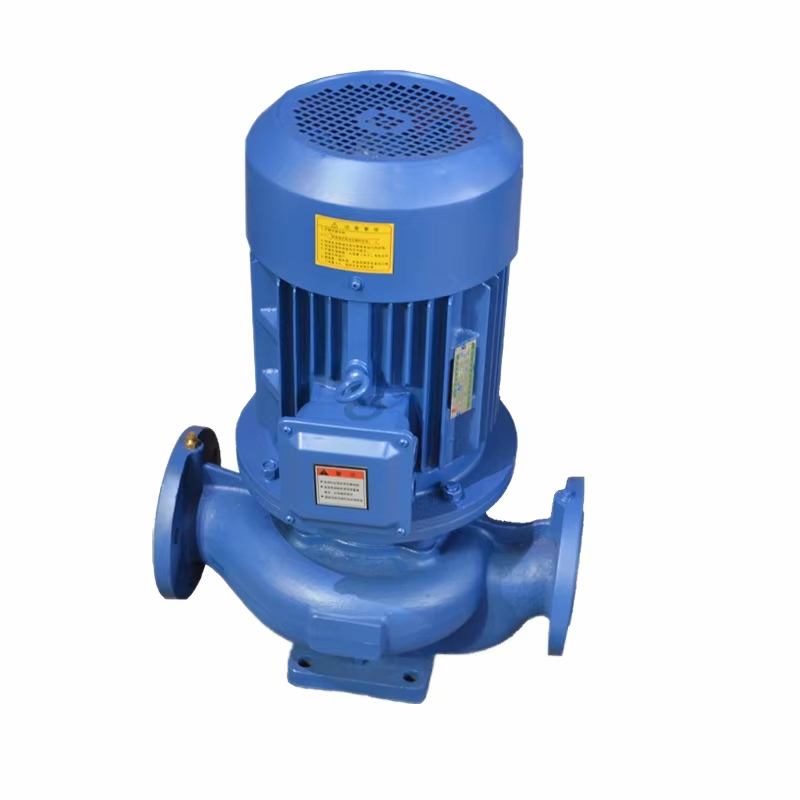

10 penyebab getaran berlebihan pada pompa Getaran abnormal pada pompa merupakan indikator kunci untuk menilai keandalannya. Banyak faktor yang dapat menyebabkannya. pompa multi-tahap Getaran, termasuk kondisi aliran air, kompleksitas gerakan fluida, keseimbangan dinamis-statis, dan komponen berputar kecepatan tinggi—semuanya dapat mengganggu stabilitas pompa. Berikut adalah analisis komprehensif tentang penyebab getaran pompa. 1. SumbuPoros pompa yang terlalu panjang membuatnya rentan terhadap gesekan dinamis antara komponen bergerak (poros penggerak) dan bagian stasioner (bantalan geser atau cincin mulut) karena kekakuan pompa yang tidak memadai, defleksi yang berlebihan, atau penyelarasan poros yang buruk. Gesekan ini menyebabkan getaran pompa. Panjang poros yang berlebihan juga memperkuat getaran pada bagian terendam pompa multi-tahap ketika terkena dampak aliran air. Selain itu, celah yang berlebihan pada cakram penyeimbang poros atau penyesuaian gerakan aksial yang tidak tepat dapat menyebabkan osilasi poros frekuensi rendah, yang mengakibatkan getaran bantalan dan eksentrisitas rotasi poros, yang selanjutnya dapat menyebabkan getaran lentur poros. 2、Pondasi dan Penopang PompaMetode pemasangan kontak antara rangka unit penggerak dan fondasi tidak optimal, sehingga mengakibatkan penyerapan, transmisi, dan isolasi getaran yang tidak memadai baik pada fondasi maupun sistem motor. Hal ini menyebabkan tingkat getaran yang berlebihan pada kedua komponen, sehingga fondasi pompa menjadi longgar. Selama pemasangan, unit pompa dapat membentuk fondasi elastis atau mengalami penurunan kekakuan fondasi akibat kavitasi perendaman oli, yang memicu kecepatan putaran kritis dengan perbedaan fase 180 derajat dari getaran. Hal ini meningkatkan frekuensi getaran pompa, dan jika peningkatan frekuensi tersebut selaras dengan frekuensi faktor eksternal, maka akan memperkuat amplitudo pompa multistage. Selain itu, baut jangkar fondasi yang longgar mengurangi kekakuan penahan, sehingga memperburuk getaran motor. 3. Kopling Jarak keliling baut kopling yang tidak tepat, simetri yang terganggu, eksentrisitas pada bagian ekstensi kopling, toleransi tirus yang berlebihan, keseimbangan statis atau dinamis yang buruk, kopling pin elastis yang terlalu kencang, hilangnya fungsi penyesuaian otomatis pin elastis yang menyebabkan ketidaksejajaran, celah kopling poros yang berlebihan, keausan mekanis cincin karet kopling yang menyebabkan penurunan kinerja penyegelan, dan kualitas baut transmisi yang tidak konsisten yang digunakan dalam kopling—semua faktor ini dapat menyebabkan getaran pada pompa multi-tahap. 4. Faktor-faktor yang melekat pada pompa air itu sendiri Medan tekanan asimetris yang dihasilkan selama rotasi impeler; pembentukan pusaran di tangki hisap dan pipa masuk; pembentukan dan penghilangan pusaran di dalam impeler, volute, dan sudu pengarah; getaran akibat pusaran yang disebabkan oleh katup setengah terbuka; distribusi tekanan keluar yang tidak merata karena jumlah bilah impeler yang terbatas; pemisahan aliran di dalam impeler; lonjakan tekanan; tekanan berdenyut di saluran aliran; kavitasi; aliran air di dalam badan pompa yang menyebabkan gesekan dan benturan, seperti air yang membentur lidah dan tepi depan sudu pengarah, yang mengakibatkan getaran; pompa pengumpan boiler yang menangani air bersuhu tinggi rentan terhadap getaran akibat kavitasi; denyutan tekanan di dalam badan pompa, terutama disebabkan oleh celah yang berlebihan antara cincin segel impeler dan cincin segel badan pompa, yang menyebabkan kebocoran internal yang signifikan, aliran balik yang parah, dan selanjutnya gaya aksial yang tidak seimbang pada rotor dan denyutan tekanan, yang memperparah getaran. Selain itu, untuk pompa air panas berbahan baja tahan karat yang digunakan dalam sistem pengiriman air panas, pemanasan awal yang tidak merata sebelum pengoperasian atau sistem pin geser yang tidak berfungsi dapat menyebabkan pemuaian termal pada rakitan pompa, yang memicu getaran hebat selama fase pengoperasian awal. Jika tegangan internal akibat pemuaian termal tidak dapat dilepaskan, hal ini dapat mengubah kekakuan sistem penyangga poros. Ketika kekakuan yang dimodifikasi menjadi kelipatan dari frekuensi sudut sistem, resonansi terjadi. 5. Motor Komponen struktural motor yang longgar, perangkat penempatan bantalan yang longgar, lembaran baja silikon yang terlalu longgar di inti besi, dan berkurangnya kekakuan penopang bantalan akibat keausan semuanya dapat menyebabkan getaran. Distribusi massa yang eksentrik, pembengkokan rotor, atau distribusi massa yang tidak merata akibat masalah kualitas dapat menyebabkan penyimpangan keseimbangan statis dan dinamis yang berlebihan.Selain itu, batang sangkar tupai yang patah pada rotor motor sangkar tupai dapat menyebabkan getaran akibat ketidakseimbangan antara gaya magnet yang bekerja pada rotor dan inersia rotasinya. Faktor-faktor lain yang berkontribusi meliputi hilangnya fasa pada motor dan ketidakseimbangan pasokan daya antar fasa. Mengenai gulungan stator, kualitas pemasangan yang buruk dapat menyebabkan ketidakseimbangan resistansi antar fasa, yang mengakibatkan distribusi medan magnet yang tidak merata. Hal ini menciptakan gaya elektromagnetik yang tidak seimbang yang bertindak sebagai gaya eksitasi, yang pada akhirnya memicu getaran.   6. Pemilihan Pompa dan Kondisi Operasi yang Bervariasi Setiap pompa memiliki titik operasi terukurnya sendiri. Apakah kondisi operasi aktual sesuai dengan spesifikasi desain sangat memengaruhi stabilitas dinamis pompa. Meskipun pompa beroperasi lebih stabil dalam kondisi desain, kondisi operasi yang bervariasi dapat menyebabkan peningkatan getaran akibat gaya radial yang dihasilkan di impeler. Faktor-faktor seperti pemilihan pompa tunggal yang tidak tepat atau pengoperasian paralel model pompa yang tidak sesuai dapat berkontribusi pada getaran pada pompa multi-tahap. 7. Bantalan dan Pelumasan Kekakuan bantalan yang tidak memadai mengurangi kecepatan kritis pertama, yang menyebabkan getaran. Kinerja bantalan pemandu yang buruk, seperti ketahanan aus yang tidak memadai, fiksasi yang tidak tepat, atau celah bushing bantalan yang berlebihan, juga dapat menyebabkan getaran. Selain itu, keausan pada bantalan dorong dan bantalan gelinding lainnya dapat memperparah getaran gerakan aksial dan getaran lentur. Kegagalan pelumasan—seperti pemilihan pelumas yang tidak tepat, oli yang rusak, kotoran yang berlebihan, atau saluran pelumasan yang tersumbat—dapat memperburuk kondisi bantalan dan memicu getaran. Getaran yang timbul sendiri pada lapisan oli bantalan geser motor juga dapat berkontribusi pada ketidakstabilan operasional. 8. Saluran Pipa dan Pemasangan serta Penstabilannya Penyangga pipa keluaran pompa kurang memiliki kekakuan yang cukup, menyebabkan deformasi berlebihan yang menekan pipa ke badan pompa. Hal ini mengakibatkan kerusakan akibat ketidaksejajaran antara badan pompa dan motor. Selama pemasangan, pipa mengalami gaya berlebihan, menyebabkan tegangan internal yang tinggi saat menghubungkan pipa masuk dan keluar ke pompa. Sambungan yang longgar pada pipa masuk dan keluar mengurangi atau bahkan menghilangkan kekakuan penahan, menyebabkan keretakan sebagian atau seluruh saluran aliran keluaran. Pecahan yang patah dapat tersangkut di impeler, menghalangi pipa. Masalah seperti kantung udara di saluran keluar, katup pembuangan air yang hilang atau tidak dibuka dengan benar, masuknya udara di saluran masuk, medan aliran yang tidak merata, dan fluktuasi tekanan dapat secara langsung atau tidak langsung menyebabkan getaran pada pompa multistage dan pipanya.   9. Kesesuaian antar komponen Poros motor dan poros pompa menunjukkan penyimpangan konsentrisitas. Kopling digunakan pada sambungan poros motor-pompa, tetapi konsentrisitasnya di luar spesifikasi. Hal ini menyebabkan peningkatan keausan pada celah yang dirancang antara komponen bergerak dan stasioner (misalnya, antara hub impeler dan cincin mulut). Selain itu, celah antara braket bantalan perantara dan silinder pompa melebihi standar, sementara celah cincin penyegel tidak disetel dengan benar. Faktor-faktor ini secara kolektif menciptakan ketidakseimbangan, yang mengakibatkan celah yang tidak merata di sekitar cincin penyegel. Masalah seperti cincin mulut yang tidak pas ke dalam alur atau pelat pemisah yang tidak sejajar dengan alur dapat menyebabkan masalah tersebut. Semua faktor yang merugikan ini berkontribusi pada getaran pompa multistage.   10. Impeller Eksentrisitas impeler pompa berasal dari kontrol kualitas yang tidak memadai selama pembuatan, seperti cacat pengecoran atau presisi pemesinan yang tidak mencukupi. Saat menangani cairan korosif, saluran aliran impeler dapat terkikis, menyebabkan ketidaksejajaran. Faktor-faktor kunci meliputi jumlah bilah yang tepat, sudut keluaran yang optimal, sudut lilitan yang sesuai, dan jarak radial yang tepat antara lidah tenggorokan dan tepi keluaran impeler. Selama pengoperasian, kontak awal antara cincin mulut impeler dan cincin mulut badan pompa, bersama dengan gesekan antara bushing tahap dan bushing partisi, berkembang dari kontak awal menjadi keausan mekanis, yang pada akhirnya memperburuk getaran pompa.

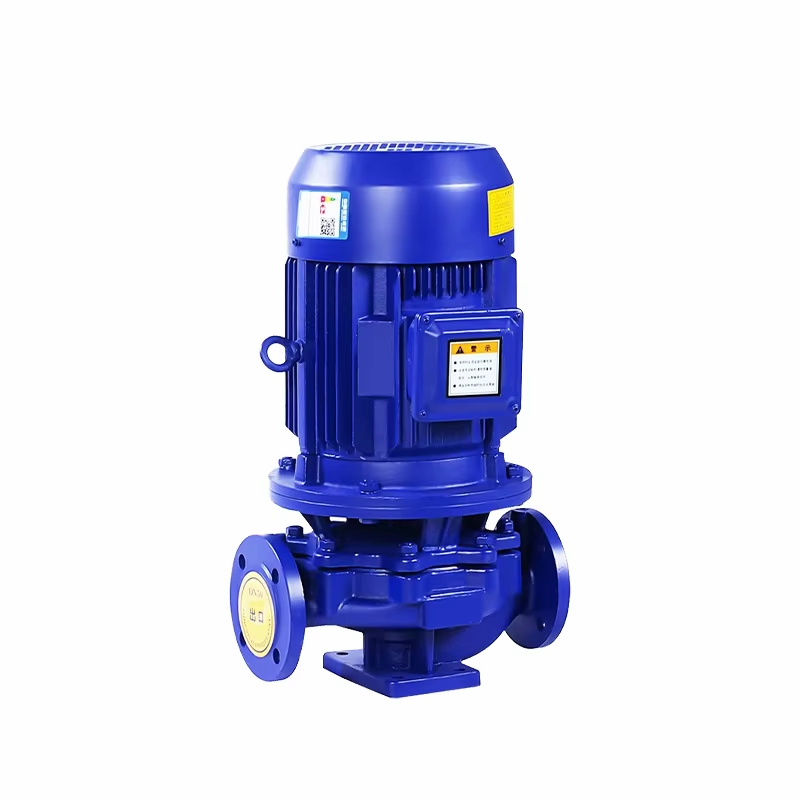

Mengapa pompa Anda lebih boros daya? Masalah umum seperti 'pompa yang sama, pompa saya mengonsumsi lebih banyak listrik' biasanya bukan disebabkan oleh satu faktor tunggal, melainkan oleh serangkaian 'kerusakan yang sudah ada sebelumnya' yang bekerja bersama-sama.Sederhananya: dua pompa yang tampak identik mungkin memiliki kinerja yang sangat berbeda dalam hal efisiensi ketika dipasang, dipelihara, atau dioperasikan dalam kondisi yang berbeda, sehingga mengakibatkan variasi yang signifikan dalam konsumsi daya. 一Kegagalan instalasi dan sistem perpipaan1. Ini adalah masalah umum. Konsumsi daya pompa sebagian besar digunakan untuk mengatasi hambatan sistem perpipaan.2. Diameter pipa yang tidak memadai atau panjang yang berlebihan: Menggunakan pipa yang lebih kecil dari yang dirancang untuk memangkas biaya awal, atau tata letak pipa yang tidak efisien yang menambah panjang, dapat secara signifikan meningkatkan hambatan aliran. Hal ini memaksa pompa untuk mengeluarkan lebih banyak energi untuk mendorong air.3. Katup dan siku yang berlebihan: Setiap katup, siku, atau sambungan T menciptakan hambatan lokal. Katup yang terbuka sebagian secara tidak perlu dan penggunaan siku siku siku alih-alih siku siku bulat bertindak seperti penghalang, memaksa pompa untuk mengeluarkan lebih banyak daya untuk mempertahankan aliran.4. Kondisi impor yang buruk: Pipa impor memiliki diameter yang lebih kecil, tikungan tajam, atau terlalu dekat dengan dinding kolam, yang dapat menyebabkan kavitasi pada pompa. Kavitasi tidak hanya merusak impeler tetapi juga sangat mengurangi efisiensi pompa, membuang banyak energi listrik untuk kavitasi dan getaran.   II. Pompa dan Sistem "Ketidakmampuan Beradaptasi Air dan Tanah"1. Titik operasi pompa (laju aliran dan tekanan) ditentukan oleh kurva kinerja pompa dan kurva karakteristik pipa. Ketidaksesuaian adalah penyebab utama penurunan efisiensi.2. Pemilihan head yang berlebihan (masalah umum): Ketika pompa dengan head 40 meter dipasang untuk kebutuhan head 30 meter, pompa tersebut beroperasi di luar rentang efisiensi optimalnya. Hal ini memaksa operator untuk mengurangi aliran dengan menutup sebagian katup keluar, sehingga meningkatkan hambatan pipa secara artifisial. Head (energi) berlebih terbuang pada katup, yang mengakibatkan peningkatan konsumsi daya secara drastis.3. "Kuda besar menarik gerobak kecil" atau "kuda kecil menarik gerobak besar": Ketika daya motor tidak sesuai dengan pompa, atau ketika laju aliran nominal pompa jauh melebihi kebutuhan aktual, hal itu mengakibatkan efisiensi operasional yang rendah. III. "Penurunan Kesehatan" pada Badan PompaSekalipun dipasang dengan benar, keausan jangka panjang dan kurangnya perawatan dapat menyebabkan masalah.1. Keausan komponen utamaKeausan impeler: Saat mengalirkan cairan yang mengandung partikel, impeler secara bertahap akan aus, menyebabkan profilnya berubah dan mengurangi efisiensi transfer energi.Keausan cincin penyegel atau cincin port: Komponen ini mencegah air bertekanan tinggi dari pompa mengalir kembali ke area bertekanan rendah. Ketika keausan memperlebar celah, kebocoran internal meningkat, menyebabkan sebagian besar kerja pompa dikonsumsi oleh sirkulasi internal, sehingga sangat mengurangi output efektifnya.2. Masalah mekanisKetidaksejajaran aksial atau penyelarasan yang buruk (penyelarasan kopling yang tidak tepat) dapat menyebabkan gesekan dan getaran tambahan, yang mengakibatkan kehilangan energi.Kerusakan bantalan: putaran tidak lancar dan gesekan meningkat.Segel mekanis atau segel kemasan terlalu rapat, yang meningkatkan hambatan gesekan yang tidak perlu.   四、"Pengabaian yang Diperoleh" dalam Pengoperasian dan Pemeliharaan1. Tidak pernah melakukan uji efisiensi: Prinsipnya adalah 'selama masih berfungsi,' tanpa pengukuran aliran, tekanan, atau arus aktual selama pengoperasian. Membandingkan hal ini dengan kurva kinerja asli pompa gagal mendeteksi penurunan efisiensi secara bertahap.2. Perawatan yang tidak memadai: Kegagalan untuk secara teratur memeriksa dan mengganti suku cadang yang aus, membersihkan filter, atau memastikan pelumasan yang tepat memungkinkan masalah kecil berkembang menjadi masalah besar.3. Perubahan media transportasi: Viskositas dan kandungan pengotor air lebih tinggi dari yang dirancang, yang akan meningkatkan beban pompa. Langkah-langkah untuk menyelesaikan masalah:1. Inspeksi sistem: Pertama, periksa sistem perpipaan untuk memastikan semua katup terbuka penuh, periksa penyumbatan filter, dan evaluasi rasionalitas tata letak pipa.2. Pengukuran kondisi operasi: Pasang pengukur tekanan di saluran masuk dan keluar pompa untuk mengukur head aktual; tentukan metode untuk mengukur laju aliran aktual; catat arus operasi.3. Analisis Data: Plot head dan laju aliran aktual pada kurva kinerja asli pompa untuk menentukan apakah titik operasi berada dalam zona efisiensi tinggi. Hitung efisiensi saat ini.4. Pemeriksaan pompa: Jika langkah-langkah di atas melibatkan pompa itu sendiri, bongkar dan periksa komponen seperti impeler dan cincin penyegel untuk melihat keausan, lalu perbaiki atau ganti.5. Pertimbangkan peningkatan teknis: Untuk pompa dengan ketidaksesuaian yang parah (misalnya, pompa yang bergantung pada pengaturan katup untuk jangka waktu yang lama), solusi paling efektif adalah menggantinya dengan pompa berukuran tepat atau memasang penggerak frekuensi variabel (VFD). Hal ini memastikan pencocokan parameter operasi pompa yang tepat dengan kebutuhan aktual, sehingga menghilangkan kerugian akibat pembatasan aliran.Singkatnya, "pompa yang sama" hanyalah fenomena permukaan. Setiap tahapan, mulai dari pemilihan, pemasangan, pengoperasian hingga pemeliharaan, dapat menjadi penyebab peningkatan konsumsi daya. Solusinya terletak pada diagnosis sistematis, menelusuri dari saluran pipa hingga badan pompa untuk mengidentifikasi "saluran efisiensi" yang sebenarnya.
