Pengenalan pompa

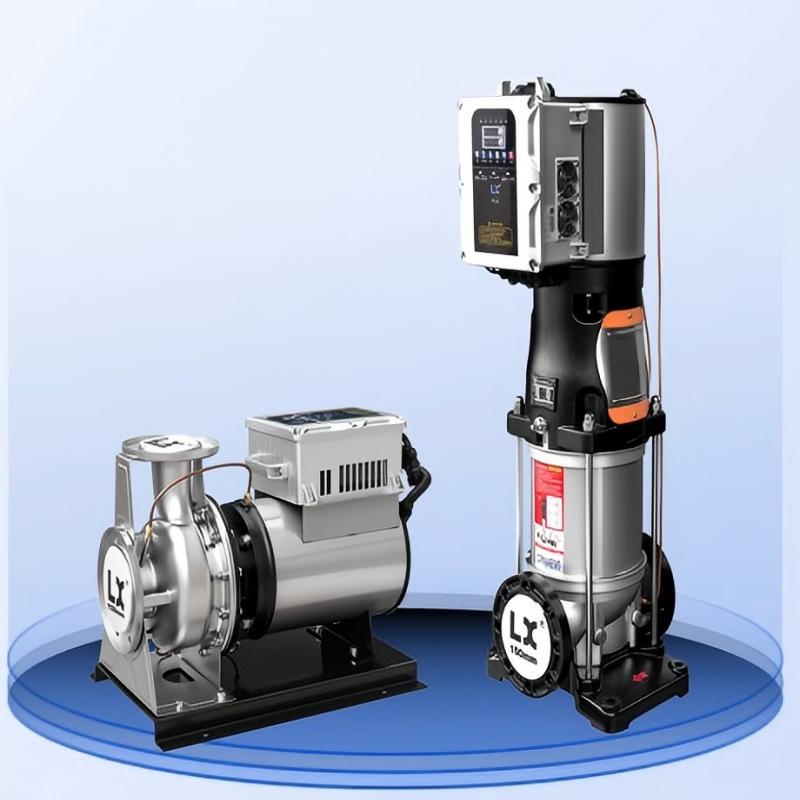

Di tengah implementasi kebijakan karbon ganda Tiongkok dan percepatan peningkatan penghematan energi pada peralatan industri, motor listrik—yang berfungsi sebagai sumber daya utama untuk pompa, kipas angin, pendingin udara, dan sistem HVAC—telah menjadikan pengendalian konsumsi energi sangat penting bagi perusahaan untuk mengurangi biaya dan meningkatkan efisiensi. Saat ini, adopsi luas motor magnet permanen IE5 menghadapi kendala karena biaya pengadaan yang tinggi dari merek impor, biaya R&D dan manufaktur domestik yang tinggi, harga premium, dan tantangan dalam produksi skala industri. Lebih lanjut, peningkatan efisiensi energi industri dan penghapusan peralatan yang boros energi telah menjadi persyaratan industri yang penting. Di era konservasi energi dan pengurangan karbon, Lingxiao Pump Industry memanfaatkan keahlian selama 49 tahun dalam pembuatan motor untuk memperkenalkan seri IE5 generasi baru – motor sinkron magnet permanen terintegrasi dan efisien tinggi dengan delapan keunggulan inti, yang mendorong fase baru transformasi industri hijau dan hemat energi. ⅠMerek-merek yang sudah mapand Teknologi Baru Selama 49 tahun, Lingxiao Pump Industry telah berdedikasi pada penelitian, pengembangan, dan pembuatan motor dan pompa air, membangun lini produksi khusus untuk seri produknya dengan kapasitas tahunan 8 juta unit. Perusahaan ini bertujuan untuk mencapai produksi tahunan 15 juta pompa listrik, memastikan konsistensi produk yang unggul dan peningkatan efektivitas biaya. Perusahaan ini mengoperasikan tiga basis produksi modern dan mempertahankan jaringan penjualan yang mencakup 105 negara dan wilayah di seluruh dunia.Dalam hal pengembangan teknologi, perusahaan telah membentuk tim penelitian dan pengembangan yang dipimpin oleh insinyur senior setingkat profesor dan pakar teknis senior, yang memberikan dukungan inti untuk iterasi produk berkelanjutan. Laboratorium ini, dengan total investasi melebihi 40 juta yuan, telah diakreditasi oleh CNAS (Layanan Akreditasi Nasional China untuk Penilaian Kesesuaian), dan peralatan pengujian serta kemampuan teknisnya memenuhi standar nasional. Selain itu, laboratorium ini berfungsi sebagai fasilitas terakreditasi untuk UL (AS) dan TUV (Jerman), memungkinkan kepatuhan yang tepat terhadap standar pasar Eropa dan Amerika serta secara signifikan mengurangi jangka waktu sertifikasi internasional.Selama lebih dari lima tahun, tim teknis Lingxiao Pump Industry mendedikasikan diri untuk menguasai teknologi inti motor terintegrasi magnet permanen, mengoptimalkan topologi rangkaian magnetik, desain elektromagnetik, dan algoritma kontrol cerdas, sambil mengatasi tantangan industri seperti pembuangan panas, pengurangan kebisingan, dan peningkatan efisiensi energi. Pada akhirnya, mereka mencapai terobosan teknologi dan keberhasilan industrialisasi seri MEG motor sinkron terintegrasi magnet permanen, yang memenuhi beragam persyaratan aplikasi motor dan pompa di berbagai sektor.    ⅡMotor Sinkron Terintegrasi Magnet Permanen IE5 Seri MGE: Delapan Keunggulan Utama 1. Efisiensi lebih tinggi: IE5 dengan efisiensi energi kelas 1 super, memimpin standar industri di semua kondisi pengoperasian. Produk ini sesuai dengan standar GB30253-2024, mencapai indikator efisiensi tingkat IE5. Dengan daya nominal mulai dari 0,37 hingga 37 kW, produk ini telah terdaftar sebagai Kelas 1 di Jaringan Efisiensi Energi Tiongkok.2. Peningkatan Efisiensi Energi: Mengurangi kehilangan daya di sumbernya, sehingga menghasilkan penghematan jangka panjang yang signifikan pada tagihan listrik. Produk ini memiliki magnet permanen berkinerja tinggi yang terintegrasi, yang sepenuhnya menghilangkan kehilangan eksitasi yang biasanya terjadi pada motor konvensional, memastikan konsumsi energi rendah baik pada beban ringan maupun beban penuh – memungkinkan pengoperasian terus menerus 24/7 tanpa kekhawatiran akan konsumsi daya. Menggunakan model 22 kW sebagai contoh, dibandingkan dengan motor sinkron dengan daya yang setara, produk ini menghemat lebih dari 10.000 kWh per tahun, dengan biaya investasi yang dapat dikembalikan dalam waktu sedikit lebih dari satu tahun; penghematan listrik selanjutnya merupakan keuntungan bersih.3. Stabilitas yang ditingkatkan: Kenaikan suhu yang rendah dan tingkat kegagalan yang berkurang memastikan pengoperasian yang andal dan berkelanjutan sepanjang waktu. Melalui peningkatan komprehensif dalam desain elektromagnetik, optimasi struktural, dan presisi manufaktur—termasuk penyempurnaan topologi sirkuit magnetik, penekanan harmonik frekuensi tinggi, peningkatan struktur peredam getaran, dan perakitan yang presisi—sistem ini secara efektif mengurangi getaran dan kebisingan frekuensi tinggi, sehingga menghasilkan kinerja yang lebih tenang dan andal.4. Kecerdasan yang Ditingkatkan: Penggerak konversi frekuensi terintegrasi dengan kemampuan kontrol digital bawaan. Dilengkapi dengan pengontrol pintar khusus yang menggunakan algoritma kontrol vektor tanpa hambatan untuk secara otomatis mendeteksi variasi beban pompa dan mengatur kecepatan, torsi, dan daya secara presisi. Mendukung start/stop lunak cerdas (menghilangkan efek water hammer) dan kontrol loop tertutup tekanan konstan, menampilkan logika penghematan energi terintegrasi untuk konversi frekuensi berbasis permintaan guna mengurangi konsumsi.5. Berat badan berkurang: Ukuran yang ringkas dan pengurangan bobot yang signifikan menghemat ruang instalasi. Pada tingkat daya yang sama, motor magnet permanen 25%–40% lebih ringan daripada motor asinkron (rasio pastinya bervariasi tergantung pada peringkat daya).6. Kinerja hemat energi yang luar biasa: Sesuai dengan kebijakan karbon ganda. Seluruh sistem lolos uji EMC dan sepenuhnya memenuhi semua persyaratan teknis, peraturan, dan pengiriman yang ditentukan dalam tender proyek.7. Mutabilitas selama instalasi: Komponen ini sepenuhnya dapat dipertukarkan dengan motor asinkron. Dimensi flensa secara ketat sesuai dengan standar IEC 60072-1:2022 dan GB/T 4772.1-2025. Hal ini menghilangkan kebutuhan untuk memodifikasi struktur pemasangan peralatan, komponen transmisi, atau konfigurasi kabel, sehingga memungkinkan penerapan segera untuk penghematan energi dan peningkatan efisiensi yang cepat.8. Efektivitas biaya yang unggul: Efisiensi tinggi dengan harga terjangkau. Investasi awal yang terkontrol dengan biaya siklus hidup total yang optimal, dan spesifikasi premium tanpa harga yang berlebihan. Motor magnet permanen memberikan kinerja luar biasa dengan harga yang wajar, secara signifikan mengurangi biaya pengguna secara keseluruhan dan menawarkan nilai terbaik di antara motor kelas serupa – benar-benar memberikan rasio kinerja-harga terbaik!Untungnya, motor magnet permanen seri MGE yang dikembangkan secara independen oleh Lingxiao Pump Industry telah diterapkan pada pompa multi-tahap vertikal dan telah memperoleh sertifikasi paten nasional sebagai paten penemuan, berjudul "Motor Magnet Permanen untuk Pompa Multi-Tahap Vertikal". III. Memberdayakan Era Baru Pengembangan Industri Ramah Lingkungan dan Hemat Energi Cerdas pompa sentrifugal frekuensi variabel magnet permanen Pompa terbagi menjadi dua kategori utama: model berpendingin udara tertutup sepenuhnya dan model berpendingin air, keduanya dilengkapi dengan motor sinkron magnet permanen terintegrasi IE5. Pompa ini banyak digunakan dalam sistem penyediaan air bangunan, penekan tekanan industri, dan pengisian ulang air sirkulasi di sektor perumahan, komersial, dan industri, mendukung pengoperasian terus menerus dalam jangka waktu lama dan menjadikannya pilihan ideal untuk peningkatan peralatan yang hemat energi.  1. Seri CRE/CRNE magnet permanen cerdas frekuensi variabel pompa multi-tahap vertikal: Dilengkapi dengan pompa, motor, dan pengontrol terintegrasi. Model CRE terbuat dari besi cor (besi cor ulet QT500-7 dengan perlindungan korosi elektroforetik katodik), sedangkan model CRNE menggunakan baja tahan karat cor presisi (SUS304/316). Dengan daya nominal mulai dari 5,5 hingga 110 kW, laju aliran 95–155 m³/jam, dan kapasitas head 15–261 m, pompa ini cocok untuk aplikasi pasokan air bangunan dan penekan tekanan industri.  2. Seri CRAE/CRNAE/CRLAE dari pompa multi-tahap vertikal frekuensi variabel magnet permanen cerdas: Model seri A memiliki desain yang dioptimalkan dan tersedia dalam tiga varian—CRAE (besi cor), CRNAE (baja tahan karat cor presisi), dan CRLAE (baja tahan karat cetak)—dengan daya keluaran mulai dari 0,37 hingga 110 kW, laju aliran 1–320 m³/jam, dan kapasitas head 11–250 m, memberikan kinerja tinggi dan efektivitas biaya yang sangat baik.  3. Pompa Sentrifugal Pipa Vertikal Frekuensi Variabel Magnet Permanen Cerdas Seri TDE: Dilengkapi dengan pengontrol frekuensi variabel terintegrasi, desain pipa yang dipasang secara vertikal untuk kemudahan pemasangan, dan desain yang mudah diakses dari atas untuk perawatan yang nyaman. Dengan daya nominal 0,75–30 kW, laju aliran 6–125 m³/jam, dan kapasitas head 9–85 m, alat ini cocok untuk aplikasi seperti sirkulasi pendingin udara dan penekan tekanan pipa.  4. Pompa Frekuensi Variabel Magnet Permanen Cerdas Horizontal Seri CABE: Komponen alirannya dibuat dengan cara mencetak dan mengelas pelat baja tahan karat, menghasilkan bobot pompa 30–40% lebih ringan daripada pompa ISW cor tradisional, dengan pemasangan yang mudah dan kinerja yang tidak terganggu. Beroperasi dalam rentang daya 1,1–90 kW dan menghasilkan laju aliran dari 12,5 hingga 320 m³/jam (hingga 450 m³/jam), pompa ini memiliki head 13–68 m, sepenuhnya menggantikan pompa listrik ISW cor konvensional untuk pengoperasian yang lebih hemat energi dan ramah lingkungan.   5. Seri TDSE/ISWSE Pompa sentrifugal pipa vertikal dan horizontal berpendingin air frekuensi variabel magnet permanen menggunakan pendinginan air untuk pendinginan motor, menawarkan efisiensi pembuangan panas yang jauh lebih unggul dibandingkan pendinginan udara, kenaikan suhu operasi yang rendah, dan kemampuan untuk operasi stabil tanpa gangguan dalam jangka waktu lama. Pompa ini memiliki tingkat kebisingan rendah, getaran minimal, kinerja penyegelan keseluruhan yang kuat, dan ketahanan yang sangat baik terhadap debu, kelembapan, dan suhu tinggi. Pompa ini dirancang untuk beroperasi dalam kondisi yang keras dengan penuaan isolasi motor yang lambat dan masa pakai yang lama. Dengan struktur yang kompak dan peringkat perlindungan yang tinggi, pompa ini memiliki daya mulai dari 0,75 kW hingga 37 kW, menghasilkan laju aliran 6–125 m³/jam, dan memberikan kapasitas head 9–85 m, menjadikannya ideal untuk aplikasi pasokan air berdaya tinggi dan sirkulasi industri.  6. Seri CRNSE dan CABSE Pompa sentrifugal vertikal dan horizontal berbahan stainless steel berpendingin air dengan magnet permanen frekuensi variabel menggunakan teknologi inti motor magnet permanen berpendingin air, menghilangkan desain pendinginan udara tradisional untuk pembuangan panas yang lebih cepat, kenaikan suhu yang lebih rendah, dan operasi tanpa suara tanpa kehilangan daya kipas. Penggerak magnet permanen efisiensi tinggi mereka memberikan penghematan energi yang luar biasa, dilengkapi dengan bodi pompa tahan korosi berbahan stainless steel sepenuhnya yang memastikan daya tahan dan ketahanan terhadap korosi. Dengan struktur yang ringkas dan peringkat perlindungan yang tinggi, kinerja keseluruhannya jauh melampaui pompa konvensional.  Parameter dasar pompa vertikal: -Daya nominal: 0,37 kW hingga 37 kW -Motor yang sesuai: Motor IE5 cerdas magnet permanen frekuensi variabel berpendingin air -Laju aliran nominal: 1–320 m³/jam -Tekanan nominal: 11–250 m -Diameter saluran masuk/keluar: DN32–DN150Parameter dasar pompa horizontal: -Daya nominal: 1,1 kW hingga 37 kW -Laju aliran nominal: 12,5–320 m³/jam -Tekanan nominal: 13–68 m -Diameter saluran masuk/keluar: DN50–DN150Seiring dengan semakin pentingnya konservasi energi dan pengurangan konsumsi di sektor manufaktur, motor sinkron terintegrasi magnet permanen IE5 yang dikembangkan sendiri oleh Lingxiao Pump Industry menghadirkan delapan keunggulan inti yang mendorong era baru solusi industri yang ramah lingkungan dan hemat energi. Motor ini mengatasi tantangan industri yang terkait dengan motor tradisional—konsumsi daya tinggi, kecerdasan terbatas, dan biaya operasional serta perawatan yang tinggi—secara efektif mencapai efisiensi tinggi dengan harga terjangkau. Seperti yang dinyatakan oleh pimpinan Lingxiao Pump Industry: "Kami menghindari produksi produk yang mencolok tetapi tidak praktis; setiap peningkatan teknologi dirancang untuk menyelesaikan tantangan nyata yang dihadapi pelanggan." Motor frekuensi variabel magnet permanen IE5 tidak hanya berfungsi sebagai produk fundamental untuk menerapkan praktik produksi ramah lingkungan, tetapi juga mewakili arah utama evolusi dan peningkatan dalam industri motor.​

Pengolahan air untuk keperluan industri bukan hanya sekadar "memurnikan air." Hal ini berdampak langsung pada pengoperasian peralatan, kualitas produk, biaya konsumsi energi, dan keberlangsungan produksi. Mulai dari air pembersih peralatan hingga air boiler, air ultrafiltrasi, air osmosis terbalik, dan akhirnya air ultra murni yang dibutuhkan untuk industri seperti farmasi. Setiap jenis air membutuhkan sistem pemompaan yang andal dan efisien untuk pengiriman yang stabil. KSB menyediakan lebih dari sekadar pompa untuk proyek pengolahan air industri.Lebih dari itu: solusi yang disesuaikan dengan kondisi operasional spesifik. ✅ Versi baja tahan karat dari pompa tekanan tinggi multi-tahap Multitec dirancang untuk proses permeasi/osmosis terbalik, dengan fitur ketahanan terhadap korosi, daya tahan, dan keandalan.✅ Desain pompa vertikal dan horizontal kompatibel secara fleksibel dengan berbagai konfigurasi sistem.✅ Kontrol frekuensi variabel mengoptimalkan efisiensi pemompaan dan mengurangi biaya operasional✅ KSB SupremeServ memberikan respons cepat untuk meminimalkan risiko waktu henti. KSB memperkenalkan pompa tekanan tinggi efisiensi tinggi terbaru, MultiTec Plus.  Pada Februari 2025, KSB Group meluncurkan model pertama (Model 150) dari produk yang baru dikembangkannya. MultiTek Plus seri pompa ke pasar. Seri pompa ini dirancang khusus untuk pengiriman air minum, mencapai terobosan dalam optimalisasi efisiensi energi dan operasi rendah karbon. Dilengkapi dengan motor reluktansi sinkron efisiensi tinggi dan sistem kontrol kecepatan frekuensi variabel PumpDrive.Unit pompa ini secara signifikan mengurangi konsumsi energi sekaligus secara cerdas menyesuaikan daya keluaran sesuai dengan kebutuhan aktual untuk mencegah pemborosan energi. Pengguna juga dapat memilih untuk menginstal Pompa KSB Sistem pemantauan Guardian, yang mengumpulkan data suhu dan getaran secara real-time dan mengunggahnya ke cloud. Dengan menggunakan algoritma canggih, sistem ini memprediksi anomali peralatan, memungkinkan perencanaan perawatan yang tepat, dan meminimalkan waktu henti yang tidak direncanakan. MultiTek PlusKinerja Inti & Keunggulan Teknis 1. Efisiensi tinggi, hemat energi, dan ramah lingkunganPerangkat pompa ini beroperasi pada tekanan sebesar... 25 bar, dengan ketinggian maksimum hampir250 meterdan laju aliran hingga 470 m³/jam. Semua model dilengkapi secara standar dengan Penggerak motor tiga fasa empat kutub. Dibandingkan dengan pompa berkecepatan tinggi berdiameter kecil, produk ini beroperasi pada 1.450 rpm (50 Hz) atau 1.750 rpm (60 Hz), dengan tetap mempertahankan karakteristik yang sama. laju aliran maksimum ketika mengurangi kebisingan operasional secara signifikanDesain kecepatan rendah secara efektif meminimalkan keausan, memperpanjang masa pakai, dan meningkatkan efisiensi energi sistem secara keseluruhan.      2. Desain modular dengan instalasi fleksibelOrientasi saluran masuk dan keluar dapat disesuaikan sesuai dengan kebutuhan lokasi, mendukung instalasi horizontal dan vertikal dengan berbagai pilihan konfigurasi bantalan. Jalur aliran memiliki sistem hidrolik yang dioptimalkan yang dipadukan dengan komponen tahan aus yang dapat diganti dengan cepat. secara signifikan mengurangi biaya perawatan.. Bantalan geser keramik yang dapat menyesuaikan diri sendiri dikombinasikan dengan teknologi penyeimbangan gaya aksial yang inovatif memastikan keandalan operasional yang tinggi. 3. Tahan lama dan andal, dengan fitur keselamatan yang ditingkatkan.Komponen pengarah aliran pompa dilengkapi dengan cincin tahan aus untuk perlindungan dan dapat menangani media cair pada suhu hingga 60°CDesain struktural yang kokoh dan penggunaan material tahan aus memastikan kinerja stabil selama pengoperasian yang lama. Skenario Aplikasi dan Nilai Industri Seri ini sangat cocok untuk aplikasi penyediaan air di mana persyaratan ketat diberlakukan pada efisiensi energi, tingkat kebisingan, dan masa pakai. Karakteristik hemat energi dan rendah karbonnya sejalan dengan tren netralitas karbon global, sementara kemampuan pemantauan cerdasnya memberikan dukungan teknis untuk transformasi digital industri air.As Solusi unggulan KSB di sektor pompa bertekanan tinggi, Seri MultiTec Plus mendefinisikan ulang standar efisiensi energi dan paradigma pemeliharaan operasional untuk sistem pompa industri melalui integrasi tanpa batas antara inovasi struktural dan sistem kontrol cerdas. Pengiriman setetes air secara stabil bergantung pada pengoperasian seluruh sistem yang andal. KSB menjadikan pengolahan air industri lebih efisien, andal, dan tanpa kekhawatiran. Solusinya: meraih kehidupan yang lebih baik.

Teknologi Manufaktur Aditif KSBPelopor Peningkatan Efisien untuk Industri Minuman  Di pasar yang berkembang pesat dan di tengah perubahan permintaan konsumen, industri minuman menghadapi tantangan yang belum pernah terjadi sebelumnya. KSB menggunakan teknologi manufaktur aditif (pencetakan 3D) untuk menyediakan solusi komponen yang efisien, fleksibel, dan andal untuk lini produksi minuman. Bangun Lapisan demi LapisanMelanggar batasan desain Berbeda dengan manufaktur subtraktif tradisional, manufaktur aditif membangun komponen lengkap dengan cara menumpuk material lapis demi lapis. Tanpa memerlukan cetakan atau alat tambahan.Hal ini memungkinkan produksi komponen yang hemat biaya, bahkan untuk jumlah kecil atau komponen yang sangat disesuaikan. Keunggulan utama manufaktur aditif 01Tingkat kebebasan yang tinggiDesain yang kompleks mudah diimplementasikan. 02 Optimalisasi KinerjaKomponen dapat dibuat lebih ringan, bagian-bagian dapat dikonsolidasikan, dan konsumsi material dapat dikurangi. 03Iterasi CepatProsesnya lebih cepat dari prototipe ke validasi, dengan biaya pengembangan produk yang lebih rendah. 04 Produksi Sesuai PermintaanMempersingkat siklus pengiriman, mengurangi inventaris dan biaya.  Manufaktur Aditif LogamLebih tahan lama dan lebih ringan. Manufaktur aditif tidak hanya dapat diterapkan pada plastik tetapi juga pada komponen logam. KSB menggunakan Teknologi Laser Powder Bed Fusion (PBF), yang mendepositkan serbuk logam lapis demi lapis melalui peleburan untuk membentuk Bagian-bagian dengan kepadatan tinggi dan tanpa pori.  Dalam industri minuman, Keunggulan manufaktur aditif logam sangat jelas terlihat:  Bahan dengan kekerasan tinggiMengurangi keausan, memperpanjang masa pakai. Tidak ada risiko stomata.Hindari risiko kualitas yang disebabkan oleh rongga penyusutan pada pengecoran tradisional. Struktur ringanImpeller tipe sarang lebah atau kisi-kisi menawarkan stabilitas tinggi dan mengurangi konsumsi energi penggerak. Respons cepat mengurangi biaya waktu henti.Lini produksi minuman dapat mencapai tingkat pengisian 40.000–80.000 botol/kaleng per jam, dengan biaya yang sangat tinggi terkait dengan waktu henti atau periode tunggu suku cadang. Manufaktur aditif memungkinkan pencetakan suku cadang sesuai permintaan dengan cepat, secara signifikan mengurangi waktu henti dan memungkinkan optimalisasi desain lebih lanjut. Layanan Manufaktur Aditif Proses Lengkap KSB   Melalui teknologi manufaktur aditif, KSB dapat mencapai produksi yang cepat dan efisien.Memproduksi berbagai macam produk kompleks, dalam jumlah kecil, dan yang sangat disesuaikan. KSB telah lama melayani industri minuman, menyediakan pompa dan katup sanitasi berkinerja tinggi untuk memastikan kualitas dan keandalan proses.Sejak 2019, KSB telah menjadi produsen komponen peralatan tekanan manufaktur aditif pertama di dunia yang memperoleh sertifikasi TÜV.  Pompa sanitasi teData teknis:Fungsi Komponen: TransportasiMetode sambungan masuk: antarmuka berulir eksternal, flensaSolusi Daya: MotorLaju aliran maksimum Seri Supreme: 340 m³/jamSeri head maksimum: 100 mFrekuensi daya: 50 Hz, 60 HzTegangan: 400 V, 460 VPaineluokka lähtö：PN 12Karakteristik inhalasi: Tipe non-hisapSuhu medium maksimum yang diperbolehkan: 110 °CSuhu medium maksimum yang diperbolehkan: -30 °C Pabrik KSB PeignitzMulai dari pengujian material, rekayasa balik, dan optimasi komponen hingga manufaktur aditif, kami menyediakan layanan terpadu untuk memenuhi beragam kebutuhan—baik untuk penggantian darurat, suku cadang yang dirancang khusus, atau komponen proses baru. Layanan manufaktur aditif KSB secara signifikan mengurangi waktu henti lini produksi, menghasilkan komponen yang lebih ringan dan lebih tahan lama dengan fleksibilitas desain yang lebih besar, serta memberikan dukungan yang andal untuk inovasi industri dan produksi yang efisien.

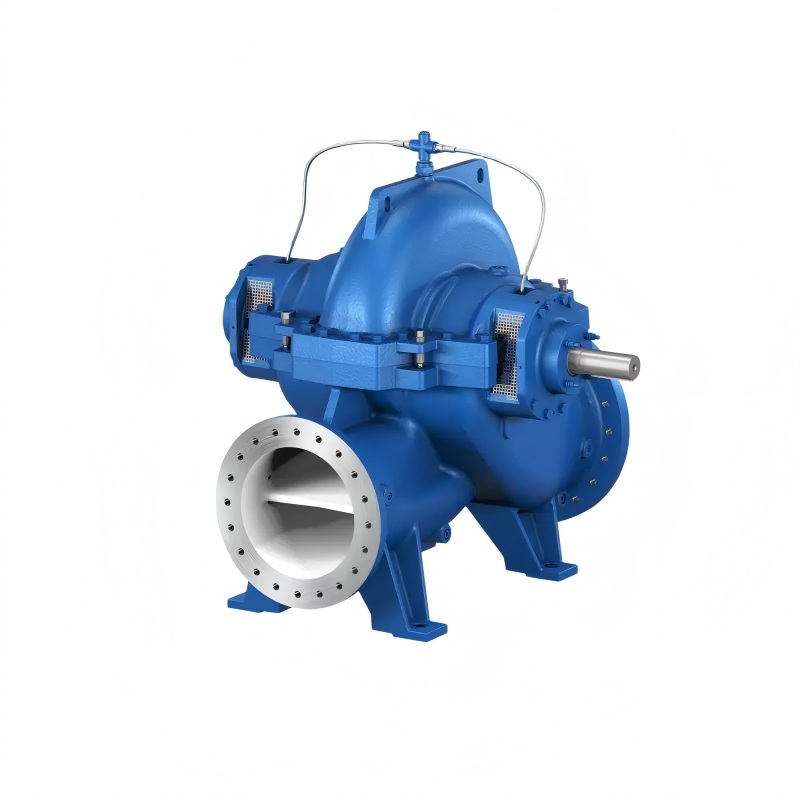

 Pompa casing volute terbelah aksial satu tahap untuk pemasangan horizontal atau vertikal, dengan impeler radial masuk ganda, flensa penghubung sesuai standar DIN, EN atau ASME. AkhirRDLO   Data Teknis -- Seri OMEGA Laju aliran maksimum: 4000 m3/jamTinggi Maksimum: 220 mTekanan kerja maksimum yang diizinkan: 25 barSuhu fluida maksimum yang diperbolehkan: 140 °CFrekuensi listrik utama: 50 Hz, 60 Hz  Spektrum Tipe Omega    Data Teknis - Seri RDLO Laju aliran maksimum: 18000 m3/jamTinggi Maksimum: 320 mTekanan kerja maksimum yang diizinkan: 30 barSuhu fluida maksimum yang diperbolehkan: 140 °C    RDLOSpektrum Tipe    Aplikasi: • Instalasi pengolahan air• Pabrik desalinasi• Peningkatan tekanan• Transportasi air• Air layanan dan air pendingin untuk pembangkit listrik dan industri• Stasiun pompa irigasi• Stasiun pompa drainase• Sistem pemadam kebakaran• Pembuatan kapal• Sistem pemanas distrik dan sistem pendingin distrik  Komponen Material: Casing volute: Besi cor nodular / baja cor dupleksImpeller: Perunggu / baja tahan karat / baja dupleksPoros: Baja tahan karat / baja dupleksSelongsong pelindung poros: Baja tahan karatCincin pelindung aus pada casing: Perunggu / baja tahan karatCincin aus impeller (opsional): Perunggu / baja tahan karat / baja dupleks  Manfaat: Keandalan pengoperasian yang tinggi • Impeller dengan saluran masuk ganda menyeimbangkan gaya dorong aksial, mengurangi beban yang bekerja pada bantalan elemen gelinding.• Desain volute ganda pada casing pompa menyeimbangkan gaya radial, sehingga memastikan tingkat getaran rendah selama pengoperasian. Biaya perawatan rendah • Masa pakai yang lama untuk bantalan elemen gelinding, elemen penyegel, dan kopling berkat poros yang pendek dan kaku serta susunan bantalan yang dilengkapi pegas.• Material yang tahan korosi dan abrasi menghasilkan masa pakai maksimum untuk selongsong pelindung poros, cincin aus casing, dan cincin aus impeler, serta impeler itu sendiri. Desain yang ramah layanan • Perakitan cepat dan mudah berkat komponen yang dapat memusatkan diri sendiri seperti rotor, segel mekanis, bagian atas casing, rumah bantalan, dan rumah segel.• Baut kepala segi enam yang digunakan mudah dilepas, sehingga memungkinkan perawatan yang cepat. Flensa pemisah casing memberikan akses langsung ke bagian dalam pompa. Penyegelan yang andal • Flensa pemisah selubung padat pada bagian atas dan bawah selubung memastikan penyegelan yang andal dan bebas masalah pada kedua bagian selubung. Pengoperasian hemat energi • Efisiensi tinggi mengurangi biaya energi selama pengoperasian.• Casing dengan bentuk spiral ganda dan poros yang kokoh memungkinkan desain yang ringkas dan hemat energi.• Sistem hidrolik dioptimalkan untuk kecepatan tinggi.

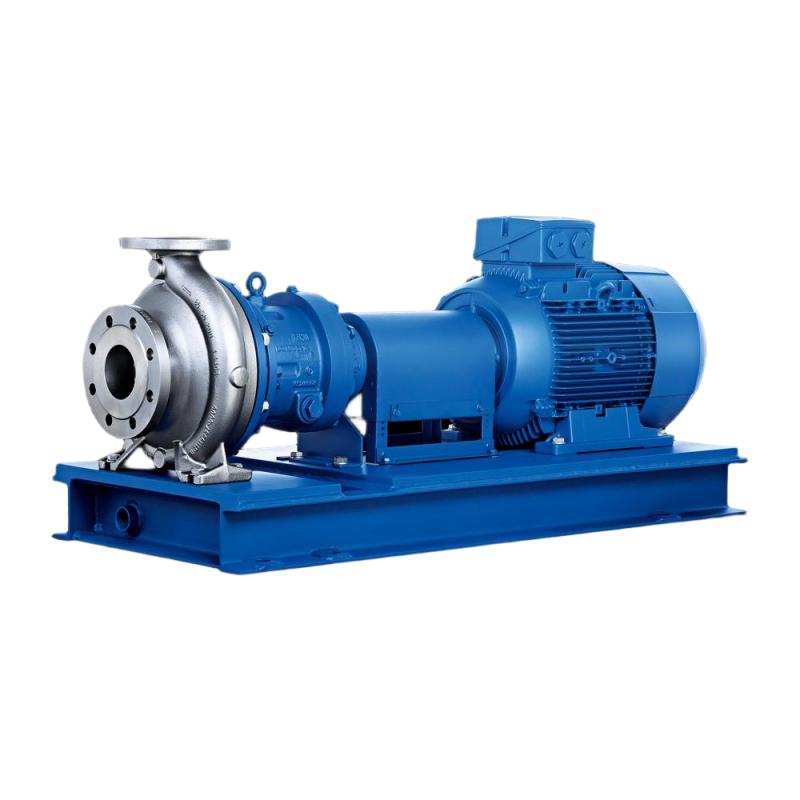

 KSB Magnochem adalah pompa kimia penggerak magnetik tanpa poros horizontal yang dikembangkan oleh KSB Jerman. Diakui sebagai standar emas untuk pompa magnetik kimiaSebagai salah satu yang terbaik di industri, produk ini memiliki fitur keamanan tanpa kebocoran, toleransi kondisi operasi yang luas, kepatuhan terhadap standar ISO, konsumsi energi rendah, dan perawatan yang mudah. ​​Produk ini cocok untuk mengangkut media berisiko tinggi seperti zat beracun, mudah meledak, dan sangat korosif.  Teknologi Inti dan Parameter Kinerja Keamanan Ekstrem: Komitmen Nol KebocoranMagnochem dirancang untuk kondisi operasi ekstrem. Dengan teknologi anti bocornya, alat ini dapat menangani pelarut organik yang sangat korosif dan larutan asam anorganik konsentrasi tinggi dengan mudah. Cakupan GandaTersedia pilihan tambahan berupa penghalang kebocoran dan penutup pelindung keramik tanpa kehilangan daya.Secara opsional dilengkapi dengan bantalan geser berlapis silikon karbida untuk kinerja pengoperasian kering yang optimal.Magnochem menawarkan keandalan operasional yang luar biasa dan mematuhi berbagai persyaratan perlindungan lingkungan. Produk-produknya secara ketat mematuhi arahan ATEX Eropa untuk aplikasi tahan ledakan, memenuhi standar keselamatan ultra-tinggi.  Keunggulan dalam Efisiensi Energi: Pilihan CerdasDalam kerangka kerja tujuan karbon ganda, Magnochem telah menunjukkan kinerja efisiensi energi yang luar biasa. Optimalisasi hidraulikModel hidraulik canggih yang menyeimbangkan peningkatan efisiensi dengan perlindungan terhadap kavitasi. Gambaran Umum Parameter Laju Aliran (Q)50 HzHingga 1.160 m³/jam60 HzHingga 1.400 m³/jamKepala (H)50 HzMaks. 162 m60 HzMaks. 236 mTekanan OperasiMaksimal 40 barKisaran Suhu-90°C hingga +400°C opsi sahamBaja cor, baja tahan karat, baja dupleks, dan paduan khusus sesuai pesanan. Aplikasi Utama industri kimiasirkuit pendinginSistem pemanas air panaspemanasan distrikIndustri petrokimiaIndustri gulaSistem Sirkulasi IndustriSaluran Pipa dan Tangki Penyimpanan MinyakPeralatan Pembawa Panas/Minyak Panasunit pendingin udaraperalatan pemurnianteknologiPengangkutan kondensatrekayasa proses Keunggulan Keandalan operasional yang tinggi:Hanya diperlukan penyegelan statis.Perangkat pencegah kebocoran opsionalLindungi penutup pelindung melalui perangkat pemasangan awal pada rotor luar dan rotor dalam.Penutup pelindung yang dapat mengalirkan air sendiriPompa tidak perlu dikosongkan saat memasang atau melepas unit penggerak.Beragam aplikasi:Bantalan geser silikon karbida yang dilumasi oleh media yang diangkut (opsional dengan lapisan DLC)Sistem hidrolik dan kopling magnetik mengadopsi prinsip desain modular.Tersedia beberapa mode pengoperasian.Selubung pompa dan penutup pompa dapat digunakan untuk pengendalian suhu dan pemanasan.Biaya perawatan rendah:Bantalan geser silikon karbida yang dilumasi oleh media yang diangkut (tidak aus)Bantalan gelinding yang dilumasi dengan pelumasan seumur hidup (beroperasi selama 30.000 jam pada suhu di bawah 80 °C) atau bantalan gelinding yang dilumasi (35.000 jam)Sangat cocok untuk suhu menengah ke atas:Perangkat isolasi ini dapat mencapai suhu permukaan yang sangat rendah.Pendingin panas dapat mengurangi suhu bantalan gelinding.Impeller kipas opsional dapat memperluas rentang suhu hingga 400°C.Langkah-langkah khusus dapat diterapkan untuk memastikan pengoperasian dalam kisaran kelas suhu ATEX di bawah suhu menengah.Keamanan tinggi dipastikan melalui segel sekunder dan tersier tambahan opsional yang dihubungkan secara seri.Pelepasan kebocoran yang ditargetkan antara penghalang dapat dilakukan melalui antarmuka opsional. Gambar Bagian   Studi Kasus Proyek ➤ Basis penyulingan dan petrokimia terintegrasi kelas dunia di Tiongkok Selatan Dalam proyek rekayasa kimia berstandar tinggi di fasilitas ini, klien telah menetapkan persyaratan yang sangat ketat untuk keselamatan dan stabilitas peralatan.KSB telah memasok puluhan set pompa Magnochem, yang telah mendapatkan pujian tinggi atas ketahanan korosi yang luar biasa dan kinerja tanpa kebocoran, secara efektif mendukung operasi produksi yang aman dan stabil di pangkalan tersebut.  ➤ Basis produksi silikon organik terkemuka di dunia di Tiongkok Timur Sebagai salah satu produsen silikon terbesar di dunia, klien ini menghadapi tantangan transportasi material dielektrik yang kompleks.Setelah unit pompa KSB Magnochem dipasang di lokasi tersebut, tidak hanya menghilangkan potensi risiko kebocoran media, tetapi juga secara signifikan mengurangi frekuensi perawatan dan biaya operasional, sehingga menjadi solusi transportasi inti untuk lini produksi.   KSB Magnochem bukan hanya pemimpin berteknologi maju dalam transportasi fluida tanpa kebocoran, tetapi juga mitra tepercaya untuk kebutuhan Anda. KSB menawarkan rangkaian solusi komprehensif, mulai dari pompa tertutup tradisional dan pompa penggerak magnetik hingga pompa listrik terlindungi, yang dirancang untuk memenuhi setiap kebutuhan.

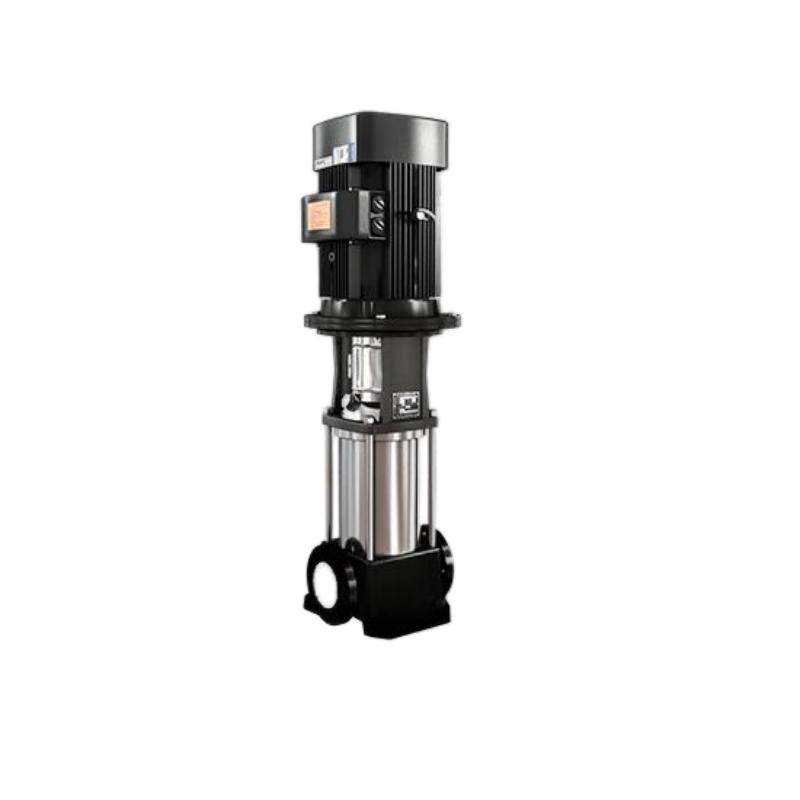

Industri berperan sebagai tulang punggung ekonomi nasional, di mana proses produksi bergantung pada penanganan, pengangkutan, dan sirkulasi fluida bertekanan. Sebagai "jantung" sistem industri, pompa sentrifugal memainkan peran penting dalam memastikan jalur produksi yang stabil, kualitas produk, dan efisiensi energi. Meskipun pompa sentrifugal horizontal tradisional memberikan kinerja yang andal, pompa ini memiliki beberapa kekurangan seperti kebutuhan ruang yang berlebihan, konsumsi energi yang tinggi, dan prosedur perawatan yang kompleks. Selain itu, pompa sentrifugal horizontal dari berbagai produsen seringkali memiliki model dan spesifikasi yang tidak kompatibel, sehingga suku cadang tidak kompatibel dan meningkatkan biaya perbaikan. Pompa sentrifugal vertikal multi-tahap CDL/CDLF, juga dikenal sebagai pompa sentrifugal multi-tahap yang dilas dengan metode stamping, telah mendapatkan daya tarik yang cepat di pasar industri dan konsumen karena desainnya yang tahan korosi, tahan suhu tinggi, dan permukaan yang halus. Dengan biaya perawatan yang rendah dan efisiensi energi, jenis pompa ini telah banyak diadopsi dalam produksi pompa air mikro dan mini, berkat teknologi manufaktur canggih dan kemudahan produksi massal otomatisnya. grafik: CDL/CDLF   Pompa sentrifugal vertikal multi-tahap CDL/CDLF memiliki motor yang dipasang di atas badan pompa, terhubung ke poros melalui kopling vertikal. Desain ini secara signifikan mengurangi kebutuhan ruang instalasi, memungkinkan pompa untuk dipasang di pipa sempit atau lingkungan terbatas seperti sumur dalam atau basis peralatan khusus. Gambar: Pompa Multistage Vertikal Ringan   Desain multi-tahap: Badan pompa berisi beberapa impeller dan sudu pengarah yang identik. Setiap kali media melewati satu tahap impeller dan sudu pengarah, tekanannya meningkat. Head total dihitung dengan mengalikan head satu tahap dengan jumlah tahap, sehingga model pompa ini mampu mencapai head yang jauh melebihi head pompa satu tahap dengan ukuran dan konsumsi daya yang relatif kecil. Gambar: Inti dalam  Model hidraulik dan komponen aliran berefisiensi tinggi: Impeller dan sudu pengarah dirancang menggunakan model hidraulik presisi, yang biasanya dioptimalkan melalui dinamika fluida komputasional (CFD) untuk memastikan saluran aliran yang lancar dan kecepatan aliran yang seragam, sehingga meminimalkan kehilangan hidraulik dan meningkatkan efisiensi pompa. Impeller biasanya memiliki bilah melengkung ke belakang, desain yang memberikan kinerja stabil dan ketahanan kavitasi yang sangat baik. Komponen aliran (termasuk impeller, sudu pengarah, dan badan pompa) umumnya dibuat dari bahan tahan korosi dan tahan aus seperti baja tahan karat (304, 316), memastikan umur panjang dan keandalan pompa saat menangani air jernih atau cairan yang sedikit korosif. Gambar: Impeller  Sistem penyegelan dan penyeimbangan poros yang andal: Sistem penyegelan poros: Pompa CDL/CDLF standar menggunakan segel mekanis, yang menawarkan keunggulan seperti kebocoran minimal, masa pakai yang lebih lama, dan konsumsi daya rendah. Tergantung pada suhu, tekanan, dan sifat media yang diangkut, segel mekanis dapat dipilih dari berbagai material (misalnya, silikon karbida, alumina, karbida semen) dan konfigurasi. Untuk kondisi operasi yang lebih menuntut, segel mekanis dua sisi atau segel terintegrasi dapat dikonfigurasi. Keseimbangan Gaya Aksial: Pompa multi-tahap menghasilkan gaya aksial yang substansial selama pengoperasian. Pompa CDL/CDLF biasanya menggunakan konfigurasi "drum penyeimbang" atau "drum penyeimbang + cakram penyeimbang" untuk menetralkan sebagian besar gaya aksial, dengan bagian yang tersisa diserap oleh bantalan dorong di ujung motor. Desain ini secara signifikan mengurangi beban bantalan, sehingga meningkatkan stabilitas operasional dan masa pakai komponen rotor. Desain dinamika rotor: Poros pompa biasanya dibuat dari baja tahan karat berkekuatan tinggi dan menjalani penyeimbangan dinamis presisi (biasanya mencapai standar G6.3 atau lebih tinggi) untuk memastikan pengoperasian yang lancar pada kecepatan tinggi, meminimalkan getaran dan kebisingan. Susunan bantalan yang tepat (bantalan pemandu atas dan bawah) memberikan dukungan yang stabil untuk poros pompa, memastikan jarak bebas yang seragam antara impeler dan komponen stasioner seperti cincin penyegel, dan mempertahankan pengoperasian pompa yang efisien. Gambar: Sirip pemandu penyangga

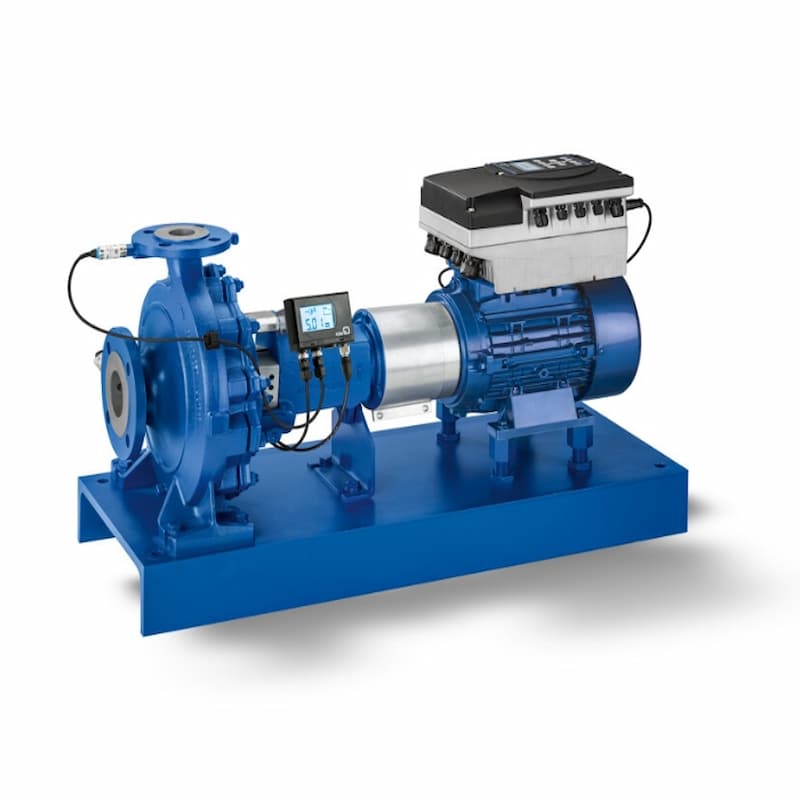

   Praktik desain Desain sistem fluida biasanya dikembangkan untuk memenuhi kebutuhan sistem lain. Misalnya, dalam aplikasi pendinginan, kebutuhan perpindahan panas menentukan jumlah penukar panas yang diperlukan, dimensinya, dan laju aliran yang dibutuhkan. Selanjutnya, parameter kinerja pompa dihitung berdasarkan tata letak sistem dan karakteristik peralatan. Dalam aplikasi lain seperti pembuangan air limbah perkotaan, kapasitas pompa bergantung pada volume air yang dibutuhkan, serta head dan tekanan yang diperlukan. Pemilihan dan konfigurasi pompa harus ditentukan sesuai dengan kebutuhan aliran dan tekanan sistem atau layanan. Setelah menentukan kebutuhan layanan sistem pemompaan, kombinasi pompa/motor, tata letak, dan spesifikasi katup harus dirancang. Memilih jenis pompa yang tepat, beserta karakteristik kecepatan dan dayanya, membutuhkan pemahaman tentang prinsip kerjanya. Aspek yang paling menantang dalam proses desain adalah mencapai keselarasan yang hemat biaya antara karakteristik pompa dan motor dengan persyaratan sistem. Mengingat variasi yang signifikan dalam laju aliran dan kebutuhan tekanan, keselarasan ini seringkali menjadi kompleks. Untuk memastikan peralatan memenuhi persyaratan sistem dalam kondisi operasi ekstrem, perancang biasanya menggunakan desain redundan. Selain itu, pompa yang melebihi spesifikasi yang dibutuhkan akan meningkatkan biaya material, instalasi, dan operasional. Namun, penggunaan sistem perpipaan dengan diameter yang lebih besar dapat mengurangi biaya energi pemompaan. Energi fluida Dalam aplikasi pompa praktis, energi fluida biasanya diukur dengan head (tinggi muka air). Diukur dalam satuan kaki atau meter, head mengacu pada ketinggian kolom fluida dalam suatu sistem dengan energi potensial yang setara. Istilah ini mudah digunakan karena menggabungkan faktor densitas dan tekanan, sehingga memungkinkan pompa sentrifugal dievaluasi di berbagai sistem fluida. Misalnya, pada laju aliran tertentu, pompa sentrifugal dapat menghasilkan tekanan keluaran yang berbeda untuk fluida dengan densitas yang berbeda, namun nilai head untuk kedua kondisi ini tetap identik. Tinggi total suatu sistem fluida terdiri dari tiga komponen atau pengukuran: tinggi statis (tekanan ukur), tinggi muka air (atau energi potensial), dan tinggi kecepatan (atau energi kinetik). Tekanan statis: Sesuai namanya, tekanan statis mengacu pada tekanan fluida dalam suatu sistem, yang diukur dengan alat pengukur tekanan konvensional. Meskipun ketinggian permukaan cairan sangat memengaruhi tekanan statis, tekanan statis juga berfungsi sebagai ukuran independen dari energi fluida. Misalnya, alat pengukur tekanan pada tangki ventilasi mungkin menampilkan pembacaan tekanan atmosfer. Namun, jika tangki tersebut terletak 15 meter di atas pompa, pompa harus menghasilkan setidaknya 15 meter head untuk memberi tekanan pada air di dalam tangki. Tinggi angkat (atau energi potensial): Energi potensial gravitasi fluida, didefinisikan sebagai perbedaan ketinggian vertikal antara saluran masuk dan keluar, diukur dalam meter (m). Ini mewakili jarak vertikal yang diangkat oleh fluida. Tinggi kecepatan (juga dikenal sebagai "tinggi dinamis") mengukur energi kinetik fluida. Pada sebagian besar sistem, nilainya umumnya lebih kecil daripada tinggi statis. Saat memasang pengukur tekanan, merancang sistem, atau menafsirkan pembacaan pengukur, perhitungkan tinggi kecepatan—terutama pada pipa dengan diameter yang bervariasi. Pembacaan pengukur di hilir mungkin lebih rendah daripada di hulu, bahkan ketika jarak antara keduanya hanya 0,2 meter. Sifat fluida Selain jenis sistem yang dilayani, permintaan pompa juga dipengaruhi oleh sifat-sifat fluida seperti viskositas, densitas, kandungan partikel, dan tekanan uap. Viskositas adalah sifat yang mengukur resistensi geser fluida. Cairan dengan viskositas tinggi membutuhkan lebih banyak energi selama aliran karena resistensi gesernya menghasilkan panas. Fluida tertentu (seperti oli pelumas dingin di bawah 15°C) memiliki viskositas yang sangat tinggi sehingga pompa sentrifugal tidak dapat mengangkutnya secara efektif. Oleh karena itu, variasi viskositas fluida dalam rentang suhu operasi sistem merupakan faktor penting dalam desain sistem. Kombinasi pompa/motor yang ukurannya tepat untuk suhu oli 26°C mungkin tampak kurang bertenaga saat beroperasi pada suhu 15°C. Jumlah dan karakteristik partikel dalam sistem fluida sangat memengaruhi desain dan pemilihan pompa. Pompa tertentu tidak dapat mentolerir pengotor yang berlebihan. Selain itu, jika segel antar-tahap pada pompa sentrifugal multi-tahap mengalami erosi, kinerjanya akan menurun secara signifikan. Pompa lain dirancang khusus untuk menangani fluida dengan kandungan partikel tinggi. Karena prinsip operasinya, pompa sentrifugal umumnya digunakan untuk mengangkut fluida yang mengandung beban partikel tinggi, seperti bubur batubara. Perbedaan antara tekanan uap fluida dan tekanan sistem merupakan faktor fundamental lain dalam desain dan pemilihan pompa. Mempercepat fluida hingga kecepatan tinggi (karakteristik pompa sentrifugal) menyebabkan penurunan tekanan statis. Penurunan tekanan ini dapat menurunkan tekanan fluida hingga tekanan uapnya atau di bawahnya. Pada titik ini, fluida "mendidih" dan bertransisi dari cair menjadi gas. Fenomena ini, yang dikenal sebagai kavitasi, sangat memengaruhi kinerja pompa. Selama kavitasi, gelembung mikro terbentuk saat fluida mengalami perubahan fase. Karena uap menempati volume yang jauh lebih besar daripada cairan, gelembung-gelembung ini mengurangi aliran melalui pompa. Aspek destruktif kavitasi terjadi ketika gelembung-gelembung ini runtuh secara tiba-tiba dan kembali memasuki fase cair. Selama proses runtuh, aliran air berkecepatan tinggi menghantam permukaan di sekitarnya. Gaya benturan ini seringkali melebihi kekuatan mekanis permukaan yang terkena benturan, sehingga mengakibatkan hilangnya material. Seiring waktu, kavitasi dapat menyebabkan masalah erosi yang parah pada pompa, katup, dan pipa. Penyebab kerusakan serupa lainnya meliputi aliran balik hisap dan aliran balik buang. Aliran balik hisap mengacu pada pembentukan pola aliran yang merusak di zona hisap impeler, yang menyebabkan kerusakan seperti kavitasi. Demikian pula, aliran balik buang terjadi ketika pola aliran yang merusak berkembang di wilayah luar impeler. Efek aliran balik ini biasanya disebabkan oleh pompa yang beroperasi pada laju aliran yang terlalu rendah. Untuk mencegah kerusakan tersebut, banyak pompa diberi label dengan peringkat laju aliran minimum. Jenis sistem Sama seperti pompa, karakteristik dan persyaratan sistem pompa juga beragam, tetapi secara umum dapat dibagi menjadi sistem sirkulasi tertutup dan sistem sirkulasi terbuka. Sistem tertutup: Fluida bersirkulasi sepanjang jalur dengan titik awal dan akhir yang sama. Pompa yang melayani sistem tertutup (misalnya, sistem air pendingin) biasanya tidak memerlukan beban tekanan statis kecuali ada tangki penyimpanan berventilasi di ketinggian yang berbeda dalam sistem. Dalam sistem tertutup, kehilangan gesekan dari pipa dan peralatan sistem merupakan beban utama pada pompa. Sistem loop terbuka: Sistem ini memiliki port input dan output, tempat fluida diangkut dari satu titik ke titik lain. Tidak seperti sistem loop tertutup, sistem ini biasanya membutuhkan pompa untuk mengatasi kebutuhan tekanan statis yang disebabkan oleh perbedaan ketinggian dan kebutuhan tekanan tangki. Contoh utamanya adalah sistem drainase tambang, yang menggunakan pompa untuk mengangkat air dari bawah tanah ke permukaan. Dalam kasus seperti itu, tekanan statis seringkali menjadi beban utama pada pompa. Prinsip pengendalian aliran Pengendalian aliran sangat penting untuk kinerja sistem. Aliran yang memadai memastikan pendinginan peralatan yang tepat dan memungkinkan pengosongan atau pengisian ulang tangki dengan cepat. Mempertahankan tekanan dan aliran yang cukup untuk memenuhi persyaratan sistem seringkali menyebabkan pemilihan pompa dan motor penggerak yang terlalu besar. Karena desain sistem menggabungkan perangkat pengontrol aliran untuk mengatur suhu dan mencegah tekanan berlebih pada peralatan, pemilihan pompa yang terlalu besar akan menimbulkan konsumsi energi yang tinggi pada mekanisme pengontrol aliran ini. Terdapat empat metode utama untuk pengendalian aliran pada sistem kontrol atau cabangnya: katup throttle, katup bypass, kontrol kecepatan pompa, dan kombinasi multi-pompa. Metode pengendalian aliran yang tepat bergantung pada ukuran dan tata letak sistem, karakteristik fluida, bentuk kurva daya pompa, beban sistem, dan sensitivitas sistem terhadap perubahan laju aliran. Katup pengatur aliran membatasi aliran fluida, sehingga mengurangi jumlah fluida yang melewati katup dan dengan demikian menciptakan penurunan tekanan di sepanjang katup. Katup pengatur aliran umumnya lebih efisien daripada katup bypass karena mempertahankan tekanan hulu saat tertutup, sehingga memudahkan aliran fluida melalui cabang sistem paralel. Saluran bypass memungkinkan fluida mengalir di sekitar komponen sistem. Kelemahan utama katup bypass adalah dampaknya yang merugikan terhadap efisiensi sistem: daya yang digunakan untuk memompa fluida bypass terbuang sia-sia. Namun, pada sistem yang terutama beroperasi pada head statis, katup bypass mungkin lebih efisien daripada katup throttle atau sistem yang dilengkapi dengan penggerak kecepatan variabel (ASD). Pengendalian kecepatan pompa menggunakan metode mekanis dan elektrik untuk mencocokkan kecepatan pompa dengan kebutuhan aliran/tekanan sistem. ASD (Automatic Speed ​​Detection), pompa multi-kecepatan, dan konfigurasi multi-pompa biasanya merupakan solusi pengendalian aliran yang paling efisien, terutama dalam sistem di mana head gesekan mendominasi. Hal ini karena energi fluida yang ditambahkan oleh pompa secara langsung ditentukan oleh kebutuhan sistem. Pengendalian kecepatan pompa sangat cocok untuk sistem di mana head gesekan memainkan peran dominan. Baik motor ASD maupun motor multi-kecepatan dapat beroperasi pada kecepatan yang bervariasi melalui pompa penggerak untuk memenuhi berbagai kebutuhan sistem. Selama periode permintaan sistem yang lebih rendah, pompa beroperasi pada kecepatan yang lebih rendah. Perbedaan fungsional utama antara ASD dan motor kecepatan variabel terletak pada tingkat kontrol kecepatan yang tersedia. ASD biasanya menyesuaikan kecepatan motor kecepatan tunggal melalui cara mekanis (misalnya, gearbox) atau metode listrik (misalnya, konverter frekuensi), sedangkan motor multi-kecepatan dilengkapi dengan rangkaian gulungan terpisah untuk setiap kecepatan. ASD sangat cocok untuk aplikasi dengan kebutuhan aliran yang terus berubah. Motor multi-kecepatan ideal untuk sistem yang membutuhkan laju aliran variabel di berbagai rentang operasional, di mana setiap tingkat kecepatan membutuhkan waktu kerja yang lebih lama. Kelemahan utamanya adalah biaya peralatannya yang lebih tinggi, karena setiap tingkat kecepatan membutuhkan gulungan motor terpisah, sehingga lebih mahal daripada motor satu kecepatan. Sistem multi-pompa Biasanya terdiri dari pompa yang dipasang secara paralel, dengan dua konfigurasi utama: pengaturan pompa besar-kecil, atau serangkaian pompa dengan ukuran identik yang dihubungkan secara paralel. Dalam konfigurasi pompa besar-kecil, pompa kecil (biasanya disebut "pompa bantu") beroperasi dalam kondisi normal, sedangkan pompa besar digunakan selama periode permintaan puncak. Karena pompa bantu dirancang untuk operasi sistem standar, pengaturan ini mengungguli sistem yang mengandalkan pompa besar untuk menangani beban jauh di bawah kapasitas optimalnya. Dalam konfigurasi paralel pompa dengan ukuran identik, jumlah pompa operasional dapat disesuaikan sesuai dengan kebutuhan sistem. Jika pompa memiliki dimensi yang sama, mereka dapat bekerja bersama untuk melayani manifold pengeluaran yang sama. Namun, jika ukuran pompa berbeda, pompa yang lebih besar cenderung mendominasi pompa yang lebih kecil, sehingga mengurangi efisiensi pompa yang lebih kecil. Dengan pemilihan yang tepat, setiap pompa dapat beroperasi lebih dekat ke titik efisiensi puncaknya. Keuntungan lain dari konfigurasi pompa paralel dalam pengendalian aliran adalah kurva sistem tetap tidak berubah baik saat satu atau beberapa pompa beroperasi; hanya titik operasi di sepanjang kurva ini yang bervariasi. Konfigurasi multi-pompa paralel ideal untuk sistem dengan variasi aliran yang signifikan dan head yang relatif stabil. Keuntungan utama lainnya adalah redundansi sistem: ketika satu pompa gagal atau memerlukan perawatan, pompa yang tersisa masih dapat mempertahankan operasi sistem. Saat menggunakan pompa paralel yang identik, sangat penting untuk mempertahankan kurva kinerja yang konsisten di semua unit. Oleh karena itu, setiap pompa harus beroperasi untuk durasi yang sama, dan semua pompa harus menjalani perawatan yang disinkronkan. Biaya operasional sistem Daya fluida yang dikonsumsi oleh sistem adalah hasil perkalian antara head dan laju aliran. Karena kehilangan efisiensi pada motor dan pompa, daya motor yang dibutuhkan untuk mencapai kondisi head dan aliran ini sedikit lebih tinggi. Efisiensi pompa diukur dengan membagi daya fluida dengan daya poros pompa; untuk kombinasi pompa/motor yang terhubung langsung, ini sesuai dengan daya kuda rem motor. Pompa memiliki tingkat efisiensi yang berbeda-beda. Titik operasi dengan efisiensi tertinggi untuk pompa sentrifugal disebut Titik Efisiensi Terbaik (Best Efficiency Point/BEP). Kisaran efisiensi berkisar dari 35% hingga lebih dari 90%, tergantung pada berbagai karakteristik desain. Mengoperasikan pompa pada atau mendekati BEP tidak hanya meminimalkan biaya energi tetapi juga mengurangi beban pompa dan kebutuhan perawatan. Untuk sistem dengan waktu operasional tahunan yang lama, biaya operasional dan pemeliharaan jauh lebih tinggi dibandingkan dengan biaya pengadaan peralatan awal. Pada sistem yang terlalu besar dengan periode operasional yang panjang, inefisiensi dapat secara substansial meningkatkan biaya operasional tahunan; namun, inefisiensi yang mahal ini sering diabaikan ketika memastikan keandalan sistem. Biaya pemilihan pompa yang terlalu besar tidak hanya terbatas pada tagihan listrik. Daya fluida berlebih harus dibuang melalui katup, regulator tekanan, atau pipa sistem itu sendiri, sehingga meningkatkan keausan dan biaya perawatan. Keausan dudukan katup (disebabkan oleh aliran berlebihan dan kavitasi) menimbulkan tantangan perawatan yang signifikan, berpotensi memperpendek interval antara perbaikan besar katup. Demikian pula, kebisingan dan getaran dari aliran berlebihan menghasilkan tekanan bolak-balik pada las dan penyangga pipa, yang dalam kasus yang parah bahkan dapat mengikis dinding pipa. Perlu dicatat bahwa ketika para perancang berupaya meningkatkan keandalan sistem pompa dengan memilih peralatan yang terlalu besar, konsekuensi yang tidak diinginkan seringkali adalah penurunan keandalan sistem. Hal ini disebabkan oleh gabungan efek dari keausan yang berlebihan dan pengoperasian peralatan yang tidak efisien.

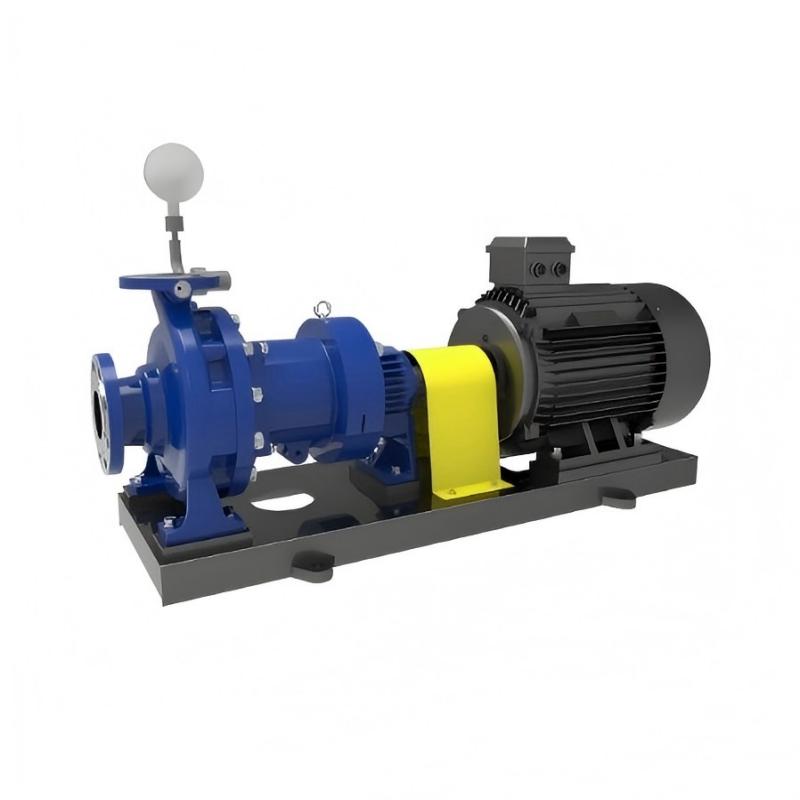

Struktur dan Aplikasi Pompa Sentrifugal Penggerak Magnetik 1. Struktur Pompa Sentrifugal Penggerak Magnetik LogamPompa sentrifugal penggerak magnetik terdiri dari empat komponen utama: rumah pompa, rotor, bagian penghubung, dan sistem transmisi. Pompa ini tersedia dalam dua konfigurasi: kopling langsung dan kopling tidak langsung. Desain kopling langsung memiliki kopling magnetik (magnet eksternal) yang terhubung langsung ke poros motor, sehingga menghilangkan kebutuhan akan poros eksternal, bantalan gelinding, atau komponen kopling, seperti yang diilustrasikan pada Gambar 1-12.  Gambar 1-12 Diagram Skematik Pompa Sentrifugal Penggerak Magnetik Terkopling Langsung 1—Badan pompa; 2—Impeller; 3—Poros pompa; 4—Selongsong poros; 5—Bantalan geser; 6—Penutup pompa; 7—Rotor magnetik dalam; 8—Selongsong isolasi; 9—Rotor magnetik luar; 10—Motor listrik Pompa sentrifugal penggerak magnetik non-terhubung langsung, juga dikenal sebagai pompa sentrifugal penggerak magnetik standar, memiliki poros eksternal dengan kopling magnetik (magnet eksternal) yang terhubung ke motor melalui rumah bantalan dan kopling. Struktur skematik pompa ini diilustrasikan pada Gambar 1-21.  Gambar 1-21 Diagram Skematik Pompa Sentrifugal Penggerak Magnetik Non-Terhubung Langsung (Tipe Standar)1—Badan pompa (wadah pompa); 2—Impeller; 3—Bantalan geser; 4—Poros pompa bagian dalam; 5—Selongsong isolasi; 6—Baja magnetik bagian dalam; 7—Baja magnetik bagian luar; 8—Bantalan gelinding; 9—Poros pompa bagian luar; 10—Kopling; 11—Motor listrik; 12—Dasar  (1) Bagian cangkangBagian cangkang terdiri dari badan pompa (cangkang pompa), penutup pompa, selongsong isolasi, dll. Bagian ini menanggung seluruh tekanan kerja pompa.(2) Bagian rotorRakitan rotor terdiri dari dua komponen utama: bagian yang berputar yang dipasang pada poros pompa dan bagian yang dipasang pada poros penggerak. Komponen berputar pada poros pompa meliputi impeler, bantalan, rakitan cincin dorong, rotor magnetik bagian dalam, dan poros itu sendiri, yang membentuk bagian rotor yang berinteraksi dengan media. Bagian yang berputar pada poros penggerak terdiri dari rotor magnetik bagian luar, bantalan gelinding, selongsong poros penggerak, dan poros itu sendiri, yang membentuk bagian rotor yang bersentuhan dengan udara.(3) Bagian penghubungStruktur ini terdiri dari rangka penghubung, kotak bantalan, dan bagian-bagian lain yang berperan sebagai penghubung dan penopang.(4) Bagian transmisiBagian sambungan mengacu pada kopling antara pompa dan unit penggerak. Pompa sentrifugal penggerak magnetik menggunakan dua metode sambungan: (1) menghubungkan kopling magnetik internal pompa ke kopling magnetik unit penggerak (kopling magnetik eksternal); (2) menggunakan komponen kopling ekstensi tipe diafragma untuk menghubungkan kopling magnetik poros eksternal pompa ke unit penggerak. Desain ini memungkinkan perawatan pompa hanya dengan melepas baut bagian tengah kopling dan diafragma, sehingga menghilangkan kebutuhan untuk membongkar unit penggerak untuk perawatan, dan dengan demikian memastikan perawatan yang mudah. 2. Komponen Utama dan Fungsinya pada Pompa Sentrifugal Penggerak Magnetik Logam (1) Komponen Utama Pompa Sentrifugal Penggerak Magnetik LogamKomponen utama pompa sentrifugal penggerak magnetik logam meliputi: impeler, poros, ruang hisap, badan pompa (rumah), selongsong isolasi, rumah bantalan, dan cincin port. Beberapa model mungkin juga menyertakan sudu pemandu, roda induksi, dan cakram penyeimbang. Saluran aliran terdiri dari ruang hisap, badan pompa (rumah), dan impeler, yang masing-masing memiliki fungsi sebagai berikut.① Ruang masuk Ruang masuk terletak di ujung depan saluran masuk impeler, tempat cairan ditarik ke dalam impeler melalui lubang hisap. Diperlukan agar kehilangan aliran cairan yang melewati ruang masuk seminimal mungkin, dan kecepatan cairan yang masuk ke impeler harus terdistribusi secara merata.② Impeller Impeller yang berputar mengubah energi dengan menarik cairan, memberikan energi tekanan dan energi kinetik ke cairan. Impeller diperlukan untuk memaksimalkan transfer energi ke cairan sekaligus meminimalkan kehilangan aliran.(2) Fungsi Komponen Utama pada Pompa Sentrifugal Penggerak Logam-Magnetik① Badan pompa (rumah pompa)Badan pompa, juga dikenal sebagai selubung pompa, terdiri dari dua jenis: terbelah secara aksial dan terbelah secara radial, berfungsi sebagai komponen yang menahan tekanan cairan. Sebagian besar pompa satu tahap memiliki selubung volute, sedangkan pompa multi-tahap biasanya menggunakan selubung annular atau melingkar. Fungsi utamanya adalah untuk menampung cairan dalam ruang yang ditentukan, menyalurkan cairan yang dikeluarkan dari saluran aliran impeler ke pipa pembuangan, dan mengubah sebagian energi kinetik cairan menjadi energi tekanan, sehingga meningkatkan tekanannya. Badan pompa umumnya memiliki tiga tipe berikut:a. Badan pompa volute (cangkang) menyerupai cangkang siput (Gambar 1-22). Di dalam volute, terdapat saluran aliran dengan penampang yang melebar secara bertahap. Bentuk dan dimensi saluran-saluran ini sangat memengaruhi kinerja pompa.   Gambar 1-22 Badan Pompa Volute(Panah menunjuk ke lorong spiral dengan penampang yang tidak sama) b. Badan pompa (rumah) dengan rakitan sudu pemandu. Badan pompa (rumah) adalah struktur berputar yang menampung komponen luar impeler.Saluran aliran tersebut dikelilingi oleh beberapa struktur baling-baling pengarah.c. Badan pompa (cangkang) berlapis ganda Badan pompa (cangkang) dengan selubung luar silindris tambahan disebut badan pompa (cangkang) berlapis ganda.② impellerImpeller, komponen kunci dari sebuah pompa, menggerakkan transfer cairan melalui rotasi kecepatan tinggi. Biasanya terdiri dari tiga bagian—hub, bilah, dan pelat penutup—impeller memiliki dua jenis pelat penutup: pelat penutup depan di sisi masuk dan pelat penutup belakang di sisi yang berlawanan.Pompa sentrifugal penggerak magnetik mengalirkan cairan terutama melalui aksi impeler yang terpasang di dalam badan pompa. Ukuran, bentuk, dan presisi pembuatan impeler sangat memengaruhi kinerja pompa. Berdasarkan konfigurasi struktural, impeler dapat diklasifikasikan menjadi tiga jenis: tertutup, terbuka, dan semi-terbuka (Gambar 1-23).a. impeler tertutupImpeller cakram biasanya terdiri dari pelat penutup, bilah, dan hub. Pelat penutup depan terletak di sisi hisap, sedangkan pelat penutup belakang berada di sisi yang berlawanan, dengan bilah-bilah ditempatkan di antara keduanya. Terdapat 4 hingga 6 bilah di antara kedua pelat penutup, dan bilah-bilah ini umumnya melengkung ke belakang, seperti yang ditunjukkan pada Gambar 1-23(a). Impeller tertutup sangat efisien dan banyak digunakan, terutama untuk mengalirkan cairan bersih tanpa partikel padat atau serat. Impeller ini tersedia dalam dua jenis: hisap tunggal dan hisap ganda. Impeller hisap ganda, seperti yang diilustrasikan pada Gambar 1-24, cocok untuk pompa aliran tinggi dan menawarkan ketahanan kavitasi yang lebih baik.b. impeller terbukaImpeller ini tidak memiliki pelat penutup di kedua sisinya, dengan bilah-bilah yang terhubung ke hub melalui penguat, seperti yang ditunjukkan pada Gambar 1-23(b). Desain impeller ini sederhana dan mudah diproduksi, tetapi memiliki efisiensi rendah, sehingga cocok untuk mengangkut cairan dengan kandungan zat padat tersuspensi atau serat yang tinggi.c. impeller tipe semi tertutupImpeller ini hanya memiliki pelat penutup belakang, seperti yang ditunjukkan pada Gambar 1-23(c). Impeller ini dirancang untuk mengangkut cairan yang rentan terhadap sedimentasi atau mengandung zat padat tersuspensi, dengan efisiensi yang berada di antara impeller terbuka dan tertutup.   Gambar 1-23 Impeller Pompa Sentrifugal Penggerak Magnetik  Gambar 1-24 Impeller Hisap Ganda Ada dua jenis bilah impeler untuk pompa sentrifugal: bilah lurus dan bilah bengkok.Bilah lurus adalah bilah yang seluruh lebarnya sejajar dengan poros impeler, seperti yang diilustrasikan pada Gambar 1-23.Bilah yang dipelintir memiliki bagian yang menyimpang dari sumbu impeler, seperti yang diilustrasikan pada Gambar 1-25. Untuk impeler dengan kecepatan spesifik rendah, bilahnya berbentuk lingkaran dengan saluran aliran yang sempit, sehingga memudahkan proses manufaktur. Sebaliknya, impeler dengan kecepatan spesifik tinggi menggunakan saluran aliran yang lebih lebar, sehingga memudahkan pelintiran. Bilah seperti itu meningkatkan ketahanan pompa terhadap kavitasi, mengurangi kehilangan akibat benturan, dan pada akhirnya meningkatkan efisiensi keseluruhan.Ketika arah tekukan bilah berlawanan dengan arah putaran impeler, maka disebut bilah lengkung ke belakang; sebaliknya, disebut bilah lengkung ke depan. Karena efisiensi bilah lengkung ke belakang yang lebih tinggi, bilah ini umumnya digunakan untuk impeler.③ chomaCincin penyegel, juga dikenal sebagai gland, biasanya dipasang pada badan pompa dan membentuk celah minimal dengan keliling luar saluran masuk hisap impeler (Gambar 1-26). Karena tekanan cairan di dalam badan pompa melebihi tekanan saluran masuk hisap, cairan cenderung mengalir menuju saluran masuk hisap impeler. Fungsi utama cincin penyegel adalah untuk mencegah kebocoran cairan antara impeler dan badan pompa. Selain itu, cincin ini berfungsi sebagai komponen penahan gesekan. Ketika terjadi keausan berlebihan pada celah tersebut, penggantian cincin penyegel mencegah impeler dan badan pompa dibuang, sehingga memperpanjang masa pakainya. Akibatnya, cincin penyegel diklasifikasikan sebagai komponen pompa yang rentan aus. Dimensi celah antara cincin penyegel dan keliling luar saluran masuk hisap impeler umumnya ditentukan oleh diameter gland impeler. Gambar 1-25 Impeller dengan Bilah Terpilin Gambar 1-26 Diagram Skematik dariCincin Aus (Cincin Segel)                                                                       ④ Selongsong isolasiDalam penggerak magnetik pompa sentrifugalPada pompa sentrifugal konvensional, selongsong isolasi terutama berfungsi sebagai segel poros, sebagai satu-satunya komponen yang memastikan pengoperasian anti bocor. Tidak seperti pompa sentrifugal konvensional, poros yang berputar tidak menonjol keluar dari rumah pompa yang diam. Sebaliknya, selongsong isolasi menggantikan segel poros tradisional, secara efektif mencegah kebocoran fluida bertekanan tinggi dan masuknya udara ke dalam ruang pompa (seperti yang diilustrasikan pada Gambar 1-27). Alasan desain ini menjelaskan dimasukkannya mekanisme penyegelan pada pompa tersebut. Poros dan rumah pompa dipisahkan secara fisik oleh selongsong isolasi, yang menggantikan rakitan segel poros konvensional.⑤ Kopling MagnetikKopling magnetik terdiri dari magnet dalam (yang dilengkapi dengan dudukan magnet dan selongsong magnet) dan magnet luar (dengan dudukan magnet). Selongsong isolasi, yang terletak di antara magnet dalam dan luar (Gambar 1-28), merupakan fitur pembeda utama pompa magnetik dan berfungsi sebagai komponen intinya. Struktur kopling magnetik, desain rangkaian magnetik, dan pemilihan material komponennya secara langsung memengaruhi keandalan pompa, efisiensi penggerak magnetik, dan masa pakainya.   Gambar 1-28 Diagram Skematik Struktur Kopling Magnetik1—Basis magnet luar; 2—Blok baja magnet luar; 3—Selongsong isolasi; 4—Penutup baja magnet dalam; 5—Blok baja magnet dalam; 6—Basis magnet dalamL — Panjang blok baja magnetik; a — Ketebalan lapisan; b — Ketebalan selongsong isolasi; c — Celah udara a. Baja magnet internalBaja magnetik bagian dalam direkatkan ke alasnya dengan perekat. Untuk mengisolasi baja magnetik bagian dalam dari medium, selubung pelindung harus dipasang di bagian luarnya. Selubung tersedia dalam dua jenis: logam dan plastik. Selubung logam dilas, sedangkan selubung plastik dicetak dengan cetakan injeksi (jika materialnya logam, harus menggunakan baja tahan karat austenitik non-magnetik).b. Magnet eksternalMagnet luar dan dudukan magnet luar dihubungkan dengan perekat.c. Selongsong isolasiSelongsong isolasi, yang juga dikenal sebagai selongsong penyegel, diposisikan di antara magnet dalam dan luar untuk mengisolasi keduanya sepenuhnya, dengan medium terbungkus di dalam selongsong (Gambar 1-29).  Gambar 1-29 Diagram Skematik Struktur Penggerak Magnetik Silindris1—Rotor luar; 2—Baja magnetik luar; 3—Baja magnetik dalam; 4—Rotor dalam; 5—Selongsong isolasi Ketebalan selubung isolasi berkaitan dengan tekanan kerja dan suhu operasi. Jika terlalu tebal, celah antara magnet dalam dan luar akan meningkat, yang akan memengaruhi efisiensi penggerak magnetik. Jika terlalu tipis, kekuatan akan terpengaruh. Ada dua jenis selubung isolasi: logam dan non-logam. Selubung isolasi logam memiliki kehilangan arus eddy, sedangkan selubung isolasi non-logam tidak memiliki kehilangan arus eddy.⑥ bantalan selongsongPoros pompa sentrifugal yang digerakkan secara magnetis ditopang oleh bantalan geser. Karena bantalan geser bergantung pada media yang diangkut untuk pelumasan, bantalan tersebut harus dibuat dari bahan dengan ketahanan aus yang sangat baik dan sifat pelumasan sendiri. Bahan bantalan yang umum digunakan meliputi silikon karbida, keramik, bahan berbasis grafit, dan komposit berisi politetrafluoroetilena (PTFE).Pelumasan bantalan geser bergantung pada aliran fluida internalnya sendiri, yang mengharuskan bantalan, bushing, dan cakram dorong memiliki sifat pelumasan mandiri, ketahanan aus, dan ketahanan korosi yang sangat baik. Misalnya, SSiC dan YWN8 menunjukkan ketahanan aus, ketahanan korosi, dan sifat pelumasan mandiri yang luar biasa, dengan SSiC memiliki kekerasan relatif yang lebih tinggi daripada YWN8. Ketika dipasangkan dengan bantalan dorong, kombinasi material lunak dan keras membentuk pasangan gesekan yang optimal, secara signifikan memperpanjang masa pakai bantalan. Uji praktis telah menunjukkan bahwa masa pakai bantalan yang dipasangkan yang terbuat dari material ini (SSiC dan YWN8) dapat hingga 10 kali lebih lama daripada bantalan grafit atau bantalan SiC yang dipasangkan dengan material yang sama. Sebagai komponen penting dalam pompa magnetik, memperpanjang masa pakai bantalan geser secara langsung meningkatkan masa pakai keseluruhan pompa magnetik. Oleh karena itu, pemilihan material sangat penting untuk memastikan pengoperasian pompa magnetik yang stabil dan jangka panjang.⑦ penyeimbangPada pompa yang digerakkan secara magnetis, gaya yang bekerja pada kedua sisi impeler tidak sama, seperti yang ditunjukkan pada Gambar 1-30. Ketika pompa dihidupkan sesaat oleh mekanisme penggerak, gaya aksial diberikan pada impeler ke arah sisi hisap. Jika gaya aksial ini tidak dihilangkan, gerakan aksial bagian yang berputar akan terjadi, yang menyebabkan keausan, getaran, dan panas berlebih, sehingga mencegah pompa beroperasi secara normal. Oleh karena itu, alat penyeimbang harus digunakan untuk mencegah gerakan aksial. Jenis alat penyeimbang aksial yang paling umum meliputi lubang penyeimbang, pipa penyeimbang, dan cakram penyeimbang.  Gambar 1-30 Diagram Skematik Gaya Aksial Pompa a. lubang keseimbanganCincin penyegel yang sama ditambahkan ke penutup belakang impeler, dan beberapa lubang dibuka pada penutup belakang (lubang penyeimbang) untuk membuat tekanan pada penutup belakang sama dengan tekanan masuk hisap, sehingga menyeimbangkan gaya aksial.b. pipa penyeimbangSebuah pipa terhubung ke badan pompa dan mengarah ke saluran masuk hisap, memastikan keseimbangan tekanan di kedua sisi impeler. Kedua perangkat ini memiliki struktur sederhana tetapi dapat menyebabkan aliran balik cairan, mengurangi efisiensi. Selain itu, 10%-25% dari gaya aksial tetap tidak seimbang, yang biasanya membutuhkan cakram dorong untuk menyerap gaya aksial residual.c. cakram penyeimbangGambar 1-31 mengilustrasikan skema rakitan cakram penyeimbang, yang terutama digunakan dalam pompa multi-tahap Di mana ia terpasang pada impeler tahap akhir pada poros yang sama. Terdapat celah aksial antara cakram penyeimbang dan badan pompa. Selama pengoperasian, cairan bertekanan tinggi mengalir melalui celah ini ke ruang penyeimbang di sisi kanan cakram penyeimbang. Ruang penyeimbang terhubung ke saluran masuk hisap, menjaga tekanan tetap sama. Ini menciptakan perbedaan tekanan di seluruh cakram penyeimbang, dengan gaya dorong dan gaya aksial yang berlawanan saling menyeimbangkan. Komponen berputar pompa dapat bergerak secara lateral, dan cakram penyeimbang secara otomatis mempertahankan keseimbangan selama pengoperasian. Selain itu, metode seperti menggunakan impeler hisap ganda atau impeler yang disusun simetris juga dapat membantu menyeimbangkan gaya aksial parsial.   Gambar 1-31 Diagram Skematik Perangkat Cakram Keseimbangan1—Impeller tahap akhir; 2—Ruang penyeimbang; 3—Jarak aksial; 4—Cakram penyeimbang; 5—Poros pompa

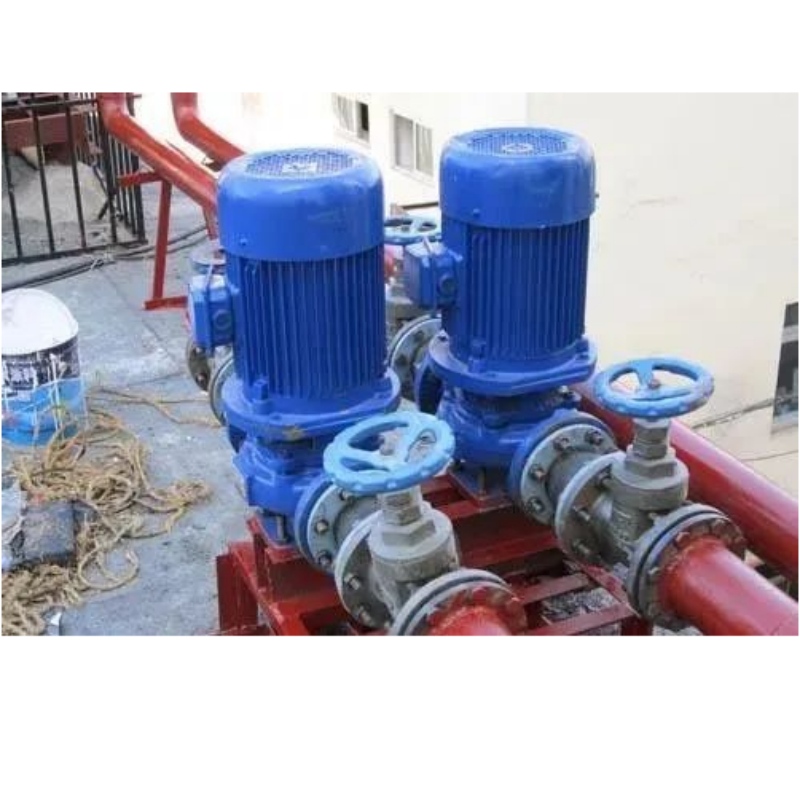

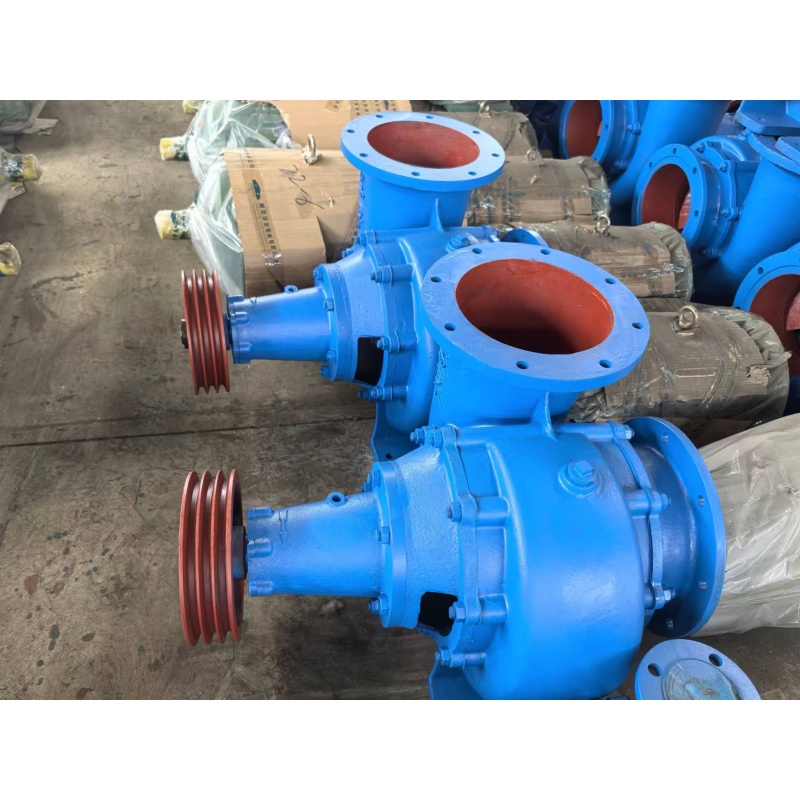

Apa saja kesalahpahaman umum tentang penggunaan pompa air? Pompa air adalah perangkat mekanis yang dirancang untuk mengangkut cairan atau memberi tekanan pada cairan tersebut. Perangkat ini mentransfer energi mekanik dari penggerak utama atau sumber energi eksternal lainnya ke cairan, sehingga meningkatkan energinya. Perangkat ini terutama digunakan untuk mengangkut cairan termasuk air, minyak, larutan asam/basa, emulsi, suspensi, dan logam cair.Berikut beberapa kesalahpahaman umum tentang penggunaan pompa air.   ● Pompa bertekanan tinggi digunakan untuk memompa dengan tekanan rendah. Banyak orang percaya bahwa semakin rendah ketinggian pompa, semakin rendah beban motor.Akibat kesalahpahaman ini, pompa sering dipilih dengan daya dorong (head) yang tinggi.   Untuk pompa sentrifugal, setelah model ditentukan, konsumsi daya berbanding lurus dengan laju aliran aktual. Seiring peningkatan head, laju aliran menurun, artinya head yang lebih tinggi menghasilkan aliran yang lebih rendah dan konsumsi daya yang lebih rendah. Sebaliknya, head yang lebih rendah sesuai dengan aliran yang lebih tinggi dan kebutuhan daya yang lebih besar. Untuk mencegah kelebihan beban motor, head pemompaan aktual tidak boleh kurang dari 60% dari head nominal. Menggunakan head tinggi untuk aplikasi head rendah berisiko menyebabkan motor terlalu panas dan berpotensi terbakar. Untuk penggunaan darurat, pasang katup pengontrol aliran pada pipa pembuangan (atau blokir saluran keluar dengan balok kayu) untuk mengurangi aliran dan mencegah kelebihan beban. Pantau suhu motor – jika terjadi panas berlebih, segera kurangi aliran pembuangan atau matikan pompa. Kesalahpahaman umum adalah bahwa memblokir saluran keluar meningkatkan beban motor. Faktanya, unit pompa sentrifugal daya tinggi biasanya dilengkapi dengan katup pembuangan. Untuk meminimalkan beban awal, tutup katup terlebih dahulu dan buka secara bertahap setelah motor dinyalakan – ini adalah prinsip di balik pengoperasian yang benar.  ●Memompa air dengan pompa berdiameter besar menggunakan pipa berdiameter kecil. Banyak pengguna percaya bahwa ini dapat meningkatkan head sebenarnya, tetapi head sebenarnya dari sebuah pompa dihitung sebagai head total dikurangi head loss.Ketika model pompa ditentukan, total head akan tetap.Kehilangan tekanan terutama berasal dari hambatan pipa. Semakin kecil diameter pipa, semakin besar hambatannya, dan semakin besar pula kehilangan tekanan. Oleh karena itu, setelah mengurangi diameter pipa, tekanan aktual pompa tidak akan meningkat, melainkan menurun, sehingga mengakibatkan penurunan efisiensi pompa.Demikian pula, ketika pompa berdiameter kecil digunakan untuk memompa air melalui pipa berdiameter besar, head aktual pompa tidak akan berkurang. Sebaliknya, head kehilangan akan berkurang karena penurunan hambatan pipa, sehingga meningkatkan head aktual.Beberapa pengguna berpendapat bahwa penggunaan pipa yang lebih besar untuk pompa berdiameter kecil pasti akan meningkatkan beban motor. Mereka percaya bahwa diameter pipa yang lebih besar akan memberikan tekanan yang lebih besar pada impeler pompa, sehingga secara signifikan meningkatkan beban motor. Namun, penting untuk dicatat bahwa tekanan cairan semata-mata ditentukan oleh ketinggian head dan bukan oleh luas penampang pipa. Ketika head konstan dan dimensi impeler pompa tetap tidak berubah, tekanan yang bekerja pada impeler tetap konsisten terlepas dari diameter pipa. Meskipun diameter pipa yang lebih besar mengurangi hambatan aliran dan meningkatkan laju aliran, hal itu juga sedikit meningkatkan konsumsi daya. Namun demikian, selama pompa beroperasi dalam rentang head nominalnya, pompa dapat berfungsi normal dengan diameter pipa apa pun. Selain itu, pendekatan ini membantu meminimalkan kehilangan pada pipa dan meningkatkan efisiensi pompa.● Saat memasang pipa saluran masuk air, bagian horizontal harus rata atau sedikit menanjak. Kesalahan! Hal ini akan menyebabkan penumpukan udara di pipa saluran masuk air, mengurangi tingkat vakum pipa air dan pompa, yang menurunkan daya hisap pompa dan mengurangi keluaran air.Pendekatan yang benar adalah memastikan bagian horizontal sedikit miring ke arah sumber air, menghindari permukaan yang datar atau melengkung ke atas. ● Saluran pipa pengambilan air menggunakan banyak belokan. Penggunaan siku yang berlebihan pada pipa pasokan air meningkatkan hambatan aliran air lokal. Siku harus dipasang secara vertikal, dan belokan horizontal dilarang untuk mencegah penumpukan udara.● Saluran masuk air pompa terhubung langsung ke siku. Kesalahan! Ini akan menyebabkan distribusi air yang tidak merata ketika aliran melewati siku ke impeler. Jika diameter pipa masuk melebihi diameter saluran masuk pompa, pasang reduktor eksentrik.Bagian datar dari reduktor eksentrik harus dipasang di atas, sedangkan bagian miring harus dipasang di bawah. Jika tidak, udara dapat menumpuk, yang menyebabkan penurunan debit air atau kegagalan pengambilan air, disertai dengan suara benturan.Jika diameter pipa saluran masuk air sama dengan diameter saluran masuk air pompa, maka pipa lurus harus ditambahkan di antara saluran masuk air pompa dan siku, dan panjang pipa lurus tersebut tidak boleh kurang dari 2-3 kali diameter pipa air.  ● Bagian bawah pipa saluran masuk dengan katup bawah tidak vertikal. Terjadi kesalahan! Jika dipasang seperti ini, katup tidak dapat menutup secara otomatis, sehingga menyebabkan kebocoran.Metode pemasangan yang benar adalah: pipa saluran masuk yang dilengkapi katup di bagian bawah idealnya dipasang secara vertikal pada bagian terendah. Jika pemasangan vertikal tidak memungkinkan karena kendala topografi, sumbu pipa harus membentuk sudut minimal 60° dengan bidang horizontal.● Posisi saluran masuk pipa air tidak tepat. (1) Jarak antara lubang masuk pipa pengambilan air dan dasar atau dinding kolam pengambilan kurang dari diameter lubang masuk. Jika terdapat lumpur atau kontaminan lain di dasar kolam, dan jarak antara lubang masuk dan dasar kolam kurang dari 1,5 kali diameter, hal ini dapat mengakibatkan pengambilan air yang buruk selama pemompaan atau penghisapan lumpur dan puing-puing, yang menyebabkan penyumbatan lubang masuk.(2) Apabila kedalaman pengambilan air pada pipa masuk tidak mencukupi, hal ini dapat menyebabkan terbentuknya pusaran air di sekitar permukaan air pada pipa masuk, sehingga mempengaruhi pengambilan air dan mengurangi debit air. Metode pemasangan yang benar adalah: untuk pompa kecil dan menengah, kedalaman pengambilan air tidak boleh kurang dari 300–600 mm; untuk pompa besar, tidak boleh kurang dari 600–1000 mm.● Pipa saluran keluar berada di atas permukaan air normal di tangki pembuangan. Jika saluran keluar berada di atas permukaan air normal kolam pembuangan, tekanan pompa mungkin meningkat tetapi laju aliran akan menurun. Jika saluran keluar harus lebih tinggi dari permukaan air karena kendala medan, siku dan pipa pendek harus dipasang di lubang pipa untuk membentuk sifon, sehingga mengurangi ketinggian saluran keluar.

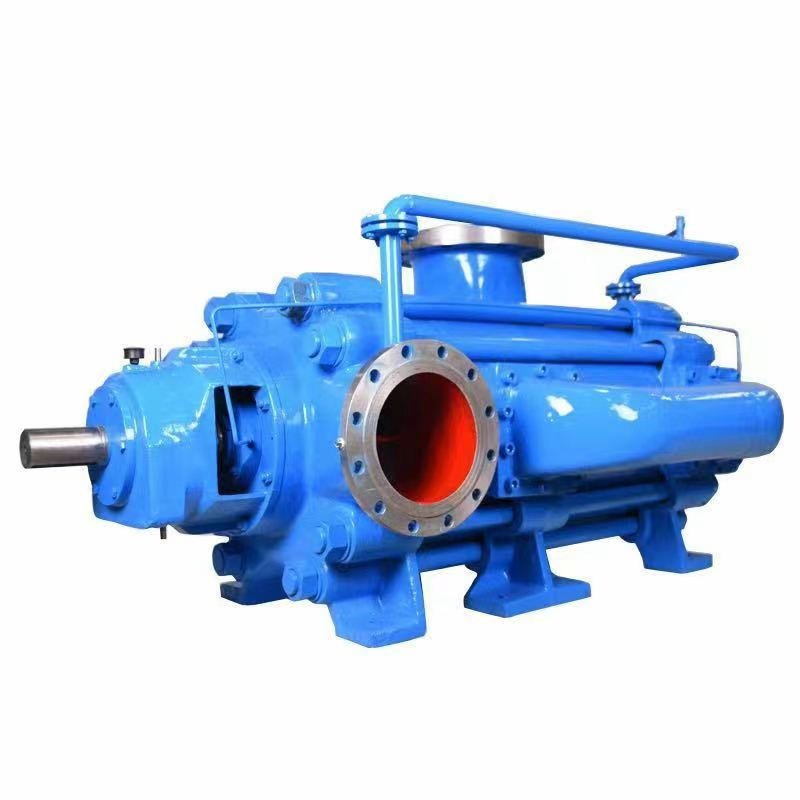

Analisis Penyebab Fluktuasi Tekanan pada Pipa Penyeimbang Pompa Air Umpan Boiler Multi-tahap Fungsi pipa penyeimbang untuk pompa pengumpan boiler:Pipa penyeimbang adalah pipa penghubung dari cincin segel keluaran pompa ke ujung masukannya. Fungsi utamanya adalah untuk menyeimbangkan gaya dorong aksial pompa, mengurangi pergerakan aksial rotor, dan mencegah gesekan antara impeler dan casing.   Selama pengoperasian, pompa pengumpan boiler Pompa mengeluarkan cairan bertekanan tinggi dari saluran keluar impeler. Sebagian cairan ini mengalir di belakang impeler, menyamakan tekanan di sana dengan tekanan di saluran keluar. Sementara itu, pelat penutup depan bertindak sebagai ujung hisap, menjaga tekanan tetap rendah. Hal ini menciptakan perbedaan tekanan yang signifikan di seluruh impeler, menghasilkan dorongan aksial yang sejajar dengan poros yang mengarahkan rotor ke sisi hisap. Dalam kasus yang parah, ini dapat menyebabkan gesekan atau benturan antara impeler dan casing pompa, membahayakan pengoperasian yang aman. Oleh karena itu, tindakan penyeimbangan harus diterapkan untuk mengurangi efek ini. Diagram struktur pipa penyeimbang pompa pengumpan boiler Terdapat beberapa metode untuk menyeimbangkan gaya dorong aksial, termasuk impeler hisap ganda, impeler yang disusun simetris (untuk pompa multi-tahap), dan komponen seperti lubang penyeimbang, cakram penyeimbang, atau drum penyeimbang. Pipa penyeimbang berfungsi sebagai metode utama untuk menyeimbangkan gaya dorong aksial dengan mengalihkan fluida bertekanan di belakang impeler ke sisi masuk, sehingga mencapai keseimbangan tekanan. Meskipun secara struktural sederhana, pendekatan ini tidak dapat sepenuhnya menyeimbangkan gaya dorong aksial. Gaya dorong aksial residual harus diserap oleh bantalan dorong dan perangkat penyeimbang khusus. Prinsip kerja cakram penyeimbang mirip dengan bantalan dorong pada turbin uap, dan pipa penyeimbang mirip dengan pipa oli balik pada bantalan dorong. Analisis Fluktuasi Tekanan pada Pipa Penyeimbang Pompa Air Umpan Boiler1. Sebagai pipa penyeimbang, tekanannya harus tetap relatif stabil kecuali jika tersumbat atau bocor.2. Pipa penyeimbang digunakan untuk menghilangkan gaya dorong aksial. Ketika katup keluar pompa tertutup atau saluran hilir tersumbat, tekanan di pipa penyeimbang menjadi tinggi; selama penyedotan pompa, tekanan di pipa penyeimbang rendah. Dalam kondisi normal, tekanan tetap konstan.3. Tekanan tabung penyeimbang pompa pengumpan tekanan tinggi sedikit lebih tinggi daripada tekanan masuk. Jika tekanan meningkat, ini menunjukkan bahwa celah antara drum penyeimbang dan selongsongnya telah melebar. Jika tekanan mencapai 2-3 kali tekanan masuk, disarankan untuk membongkar dan memeriksa sistem.4. Tekanan pada pipa penyeimbang berubah secara signifikan karena keausan cincin penyegel, cakram penyeimbang, dan bagian-bagian aus lainnya.5. Perbedaan tekanan pada tabung penyeimbang berubah karena kebocoran antar tahap dan konversi frekuensi motor (dibandingkan dengan kecepatan awal).6. Ketika tekanan impor eksternal berubah, perbedaan tekanan baPipa tombak berfluktuasi sesuai dengan itu.

Rangkaian sistem pengangkat limbah Wilo-Drainlift SANI menyambut anggota baru! Dalam bidang drainase bangunan modern, pemanfaatan ruang, keandalan pengoperasian, dan tingkat kecerdasan menjadi kriteria inti untuk mengukur kualitas peralatan. Baik itu merenovasi kamar mandi di ruang bawah tanah vila, apartemen dengan banyak kamar mandi, atau ruang seperti dapur, ruang cuci, dan ruang minum teh, sistem pengangkat limbah secara efisien mengumpulkan dan mengalirkan air limbah domestik, mencegah masalah umum seperti bau, aliran balik, dan penyumbatan. Untuk renovasi hunian perkotaan, perbaikan bangunan, atau proyek sipil baru, sistem ini menawarkan solusi lengkap—dari kamar mandi individual hingga sistem drainase terpusat—memastikan setiap ruang hunian lebih bersih, lebih nyaman, dan lebih aman. Selama bertahun-tahun, Wilo telah berdedikasi untuk memajukan teknologi pengangkat air limbah. Sistem pengangkat air limbah seri Wilo-Drainlift SANI telah mendapatkan kepercayaan dari banyak pengguna karena keandalannya yang tinggi dan pemasangannya yang fleksibel. Baik di vila perkotaan, apartemen, atau ruang komersial kecil, seri SANI memastikan pengoperasian yang stabil dan efisien dari setiap sistem drainase. Dengan semakin beragamnya kebutuhan drainase, kami dengan senang hati memperkenalkan dua tambahan baru pada keluarga produk unggulan kami ⬇  ✅Seri Wilo-Drainlift SANI CUTAhli Pemotongan Ganda untuk Limbah dengan Tingkat Kekotoran Tinggi ✅ Wilo-Drainlift SANI XSSolusi Cerdas untuk Drainase Stabil dengan Volume Minimal Seri Wilo-Drainlift SANI-XS/CUTstasiun pompa limbah kompakUnit pompa/pemutus tunggal yang ringkas, ringan, dan efisien.Penerapan Sistem Pengangkat Limbah di Rumah Tinggal Mandiri/Semi-Mandiri dan Apartemen      Seri Wilo-Drainlift SANI-CUTLimbah kompleks pun dapat dibuang dengan lancar hanya dengan satu pompa.  Dalam proyek renovasi toilet di ruang bawah tanah, kamar mandi komersial, atau saluran pembuangan dengan diameter terbatas, kertas toilet, sampah padat, dan puing-puing berserat sering menyebabkan penyumbatan dan masalah perawatan. Seri Wilo-Drainlift SANI-CUT menyederhanakan pengelolaan limbah dengan desain lubang hisap yang dipatenkan, bilah pemotong ganda, dan volume tangki ultra-kompak – semuanya digabungkan dalam sistem yang andal yang membuat pengurasan menjadi mudah.   ✅ Jangan khawatir soal penyumbatan itu.Bahkan ketika air limbah mengandung banyak kertas toilet dan puing-puing, fungsi pemotongan yang kuat dari Wilo-Drainlift SANI-CUT dapat secara efisien menghancurkan dan membuangnya. ✅ Instal sesuai keinginan AndaDesain multi-saluran masuk memungkinkan koneksi fleksibel ke dinding dan lantai. ✅ Diameter tubulus juga tidak terpengaruh.Meskipun menggunakan pipa drainase berdiameter DN32, sistem ini tetap mempertahankan kapasitas head yang tinggi, sehingga ideal untuk pembuangan jarak jauh atau ruang dengan perbedaan elevasi vertikal yang signifikan. ✅ Perlindungan keamanan 24 jamPerlindungan termal otomatis dan sistem alarm independen memberikan peringatan instan untuk anomali, memastikan pengoperasian tanpa kekhawatiran. Detail Produk Impeller pemotong geser ganda dengan kemampuan penghancuran padatan yang kuat.Ketinggian maksimum yang dapat dicapai adalah 42 meter.Mendukung hingga 5 saluran masuk airPerlindungan termal dan alarm kerusakan bawaanSesuai dengan standar EN 12050  Kurva Kepala Aliran    Wilo-Drainlift SANI-XSDrainase yang stabil di ruang terbatas Jika Anda kesulitan dengan desain drainase untuk proyek renovasi atau ruang terbatas, Wilo-Drainlift SANI-XS adalah solusi ideal Anda. Di apartemen bawah tanah, dapur vila, dan ruang istirahat kantor, ruang peralatan yang terbatas seringkali mengakibatkan tantangan pemasangan dan perawatan yang terbatas. SANI XS menghadirkan pengalaman drainase yang benar-benar bebas khawatir dengan ukurannya yang ringkas dan desain yang cerdas.   ✅ memaksimalkan pemanfaatan ruangStruktur kompak ini, yang hanya berukuran 0,5 meter panjangnya, dapat dengan mudah dipasang bahkan di ruang peralatan yang sangat sempit. ✅ Pemasangan dan perawatan yang sederhanaBerbagai pilihan saluran masuk air dan jendela inspeksi transparan menghilangkan kebutuhan akan pembongkaran yang rumit, memungkinkan pengecekan status secara real-time. ✅ Air limbah dengan kandungan padatan tinggi juga aman.Port hisap yang dioptimalkan dan desain anti-penyumbatan secara signifikan mengurangi frekuensi perawatan. ✅ Penyesuaian cerdas untuk kenyamanan yang lebih besar.Dua kabinet kontrol multifungsi opsional ini memiliki fitur penundaan pematian dan pemantauan jarak jauh, sehingga secara fleksibel mengakomodasi beragam kebutuhan drainase. Detail ProdukDimensi ringkas: 500×320×458mm³Impeller saluran besar dengan diameter 40mmKomponen hidrolik cetakan injeksi integral berkekuatan tinggi dan tahan korosi.Dua Kabinet Kontrol: Dasar dan PendukungModel WiFi/Modbus canggihSertifikasi EN 12050 Kurva Kepala Aliran   Dari perumahan hingga komersialKeluarga SANI dengan liputan lengkap.  Dengan hadirnya SANI CUT dan SANI XS, keluarga produk SANI telah menjadi salah satu dari sedikit lini produk lengkap di industri ini, menawarkan solusi terpadu untuk berbagai skenario. ✅ Saluran pembuangan dari kamar mandi di ruang bawah tanah vila✅ Apartemen dengan sistem pembuangan terpusat untuk beberapa kamar mandi✅ Bangunan komersial yang menyediakan layanan pembuangan limbah✅ Drainase ruang modifikasi bervolume kecil   Apa pun tantangan pembuangan limbah yang Anda hadapi, Weile menawarkan solusi yang disesuaikan untuk membuat sistem drainase Anda lebih andal, lebih cerdas, dan bebas masalah. Sistem pengangkat limbah Wilo-Drainlift seri SANI: Drainase cerdas dan mudah untuk setiap rumah tangga.

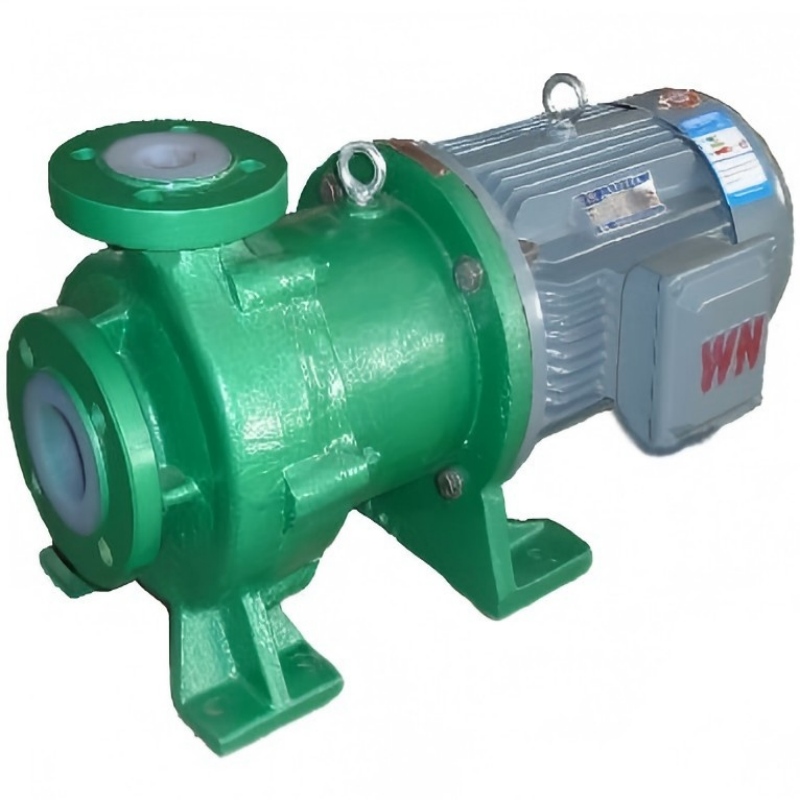

Catena CQB dari pompa gaya magnet plastik fluorin   Menggunakan:Produk ini banyak digunakan dalam industri kimia, pembuatan asam, pembuatan alkali, peleburan, thulium, agrokimia, pewarna, obat-obatan, pembuatan kertas, pelapisan, pencucian dengan asam, nirkabel, industri pertahanan nasional, dll. untuk mengangkut asam, larutan alkali, minyak, minuman keras langka dan berharga, cairan beracun, cairan mudah menguap, terutama digunakan untuk mengangkut cairan yang mudah terbakar dan meledak. Lebih ideal digunakan dalam pencetakan papan sirkuit industri elektronik dan produksi kerajinan aliran CPD foil. Titik suhu: -20℃～100℃. Parameter:★ Suhu pengoperasian: -20℃ ~ 120℃★ Laju aliran: 3m3/jam ~ 400 m3/jam★ Tinggi badan: 3,2m ~ 80m Desain untuk mencegah kebocoran:Menghilangkan hambatan aliran, menggunakan gaya magnet untuk menggerakkan pompa, menghilangkan masalah tetesan dan kebocoran sepenuhnya, dan tidak mencemari tempat penggunaan sama sekali. Karena bagian pompa terbuat dari "paduan plastik fluorin", pompa ini dapat terus menerus mengangkut asam, basa, oksidan kuat, dan media korosif lainnya dengan berbagai tingkat korosi tanpa merusaknya. Pompa ini memiliki keunggulan seperti kedap udara secara keseluruhan, tidak bocor, tahan terhadap korosi, dan lain-lain. Prinsip kerja:Dengan segel statis untuk menggantikan segel dinamis. Peralatan penggerak menggunakan magnet aktif yang terhubung untuk dipasang langsung pada poros mesin listrik, ruang pompa tertutup sepenuhnya, melalui gaya magnet yang saling berkesinambungan untuk menggerakkan impeler pada rotor yang terpasang untuk berputar secara tidak langsung, sehingga memiliki karakteristik seperti struktur yang kokoh, tampilan luar yang menarik, ukuran yang kecil, kebisingan rendah, pergerakan yang andal, perawatan yang mudah, aman dan ekonomis, dll. Struktur badan pompa:Bagian pompa yang bersentuhan dengan cairan terbuat dari plastik fluorin, tetapi bagian luarnya terbuat dari logam, sehingga badan pompa cukup kuat untuk menopang berat bantalan pipa dan menahan benturan mekanis. Struktur dan hal-hal lainnya:CQB CatenaLihat pengantar yang lebih detail.  Badan pompaPaduan plastik fluorin cincin kedap udaraFl-lateks/F4 Poros rodaF4 ImpellerPaduan plastik fluorin/Magnet permanen Sumbu utamaSiC atau Al2O3 Cincin stop-buntSiC atau Al2O3 Selubung isolasiPaduan plastik fluorin/F46 magnetisme luarHT200/Magnet permanen    Lihat pengantar yang lebih detail.  Badan pompaPaduan plastik fluorin ImpellerPaduan plastik fluorin/Magnet permanen Ora-ringSiC atau Al2O3 cincin kedap udaraFl-lateks Selubung isolasiF46/1Cr18Ni9Ti Poros rodaPenuh dengan F4 magnetisme luarHT200/Magnet permanen    Lihat pengantar yang lebih detail.  Badan pompaPaduan plastik fluorin 副叶轮Paduan plastik fluorin cincin kedap udaraFl-lateks ImpellerPaduan plastik fluorin/Magnet permanen Sumbu utamaCS+F4 Ora-ringSiC atau Al2O3 Poros rodaSiC atau Al2O3 cincin kedap udaraFl-lateks+F4 Selubung isolasiF46+1Cr18Ni9Ti magnetisme luarMagnet permanen HT200/Thulium    Lihat pengantar yang lebih detail.  Badan pompaBantalan F46 di dalam ImpellerPaduan plastik fluorin Ora-ringSiC atau Al2O3 Poros rodaPenuh dengan F4 Sumbu utamaSiC atau Al2O3 cincin kedap udaraFl-lateks/F4 Dasar sumbu tengahPaduan plastik fluorin Selubung isolasiPaduan plastik fluorin Rotor yang dirakitF46/Magnet permanen thulium berkekuatan tinggi Selubung baja tahan karat1Cr18Ni9Ti Paku kayuHT200 magnetisme luarMagnet permanen HT200/Thulium   CQB-L CatenaLihat pengantar yang lebih detail.  Badan pompaBantalan F46 di dalam ImpellerPaduan plastik fluorin Mur impelerPenuh dengan F4 Ora-ringSiC atau Al2O3 cincin kedap udaraFl-lateks Penutup pompaBantalan F46 di dalam Selubung isolasiF46/Perkuat selubung Rotor yang dirakitF46/Magnet permanen thulium berkekuatan tinggi Sumbu utamaSiC atau Al2O3 magnetisme luarHT200/Magnet permanen thulium daya tinggi Paku kayuHT200   Arti nomor model:CQB50-32-125FL (A)CQBArtinya gaya magnet mendorong keluarnya pompa jantung.FArtinya, material tersebut adalah paduan logam plastik fluorin.50Artinya, diameter masuk pompa adalah 50 mm.LArtinya, penyangga panjang membutuhkan papan skala.32Artinya, diameter keluaran pompa adalah 32 mm.ABerarti merombak atau memperbarui, mengubah suatu produk.125Artinya, daun tersebut berbentuk bulat dengan diameter 125 mm.    Nomor model dan parameter: Nomor modelAliranGatal di pangkal pahaNPSHPutaranDiameter saluran masukKeluar-diaMenggunakan suhuTenaga mesin listrik(m3/jam)(M)(M)(r/min)(mm)(mm)(℃)(kw)CQB16-12-50F0,6292900Φ16Φ12
