Praktik desain
Desain sistem fluida biasanya dikembangkan untuk memenuhi kebutuhan sistem lain. Misalnya, dalam aplikasi pendinginan, kebutuhan perpindahan panas menentukan jumlah penukar panas yang diperlukan, dimensinya, dan laju aliran yang dibutuhkan. Selanjutnya, parameter kinerja pompa dihitung berdasarkan tata letak sistem dan karakteristik peralatan. Dalam aplikasi lain seperti pembuangan air limbah perkotaan, kapasitas pompa bergantung pada volume air yang dibutuhkan, serta head dan tekanan yang diperlukan. Pemilihan dan konfigurasi pompa harus ditentukan sesuai dengan kebutuhan aliran dan tekanan sistem atau layanan.
Setelah menentukan kebutuhan layanan sistem pemompaan, kombinasi pompa/motor, tata letak, dan spesifikasi katup harus dirancang. Memilih jenis pompa yang tepat, beserta karakteristik kecepatan dan dayanya, membutuhkan pemahaman tentang prinsip kerjanya.
Aspek yang paling menantang dalam proses desain adalah mencapai keselarasan yang hemat biaya antara karakteristik pompa dan motor dengan persyaratan sistem. Mengingat variasi yang signifikan dalam laju aliran dan kebutuhan tekanan, keselarasan ini seringkali menjadi kompleks. Untuk memastikan peralatan memenuhi persyaratan sistem dalam kondisi operasi ekstrem, perancang biasanya menggunakan desain redundan. Selain itu, pompa yang melebihi spesifikasi yang dibutuhkan akan meningkatkan biaya material, instalasi, dan operasional. Namun, penggunaan sistem perpipaan dengan diameter yang lebih besar dapat mengurangi biaya energi pemompaan.
Energi fluida
Dalam aplikasi pompa praktis, energi fluida biasanya diukur dengan head (tinggi muka air). Diukur dalam satuan kaki atau meter, head mengacu pada ketinggian kolom fluida dalam suatu sistem dengan energi potensial yang setara. Istilah ini mudah digunakan karena menggabungkan faktor densitas dan tekanan, sehingga memungkinkan pompa sentrifugal dievaluasi di berbagai sistem fluida. Misalnya, pada laju aliran tertentu, pompa sentrifugal dapat menghasilkan tekanan keluaran yang berbeda untuk fluida dengan densitas yang berbeda, namun nilai head untuk kedua kondisi ini tetap identik.
Tinggi total suatu sistem fluida terdiri dari tiga komponen atau pengukuran: tinggi statis (tekanan ukur), tinggi muka air (atau energi potensial), dan tinggi kecepatan (atau energi kinetik).
Tekanan statis: Sesuai namanya, tekanan statis mengacu pada tekanan fluida dalam suatu sistem, yang diukur dengan alat pengukur tekanan konvensional. Meskipun ketinggian permukaan cairan sangat memengaruhi tekanan statis, tekanan statis juga berfungsi sebagai ukuran independen dari energi fluida. Misalnya, alat pengukur tekanan pada tangki ventilasi mungkin menampilkan pembacaan tekanan atmosfer. Namun, jika tangki tersebut terletak 15 meter di atas pompa, pompa harus menghasilkan setidaknya 15 meter head untuk memberi tekanan pada air di dalam tangki.
Tinggi angkat (atau energi potensial): Energi potensial gravitasi fluida, didefinisikan sebagai perbedaan ketinggian vertikal antara saluran masuk dan keluar, diukur dalam meter (m). Ini mewakili jarak vertikal yang diangkat oleh fluida.
Tinggi kecepatan (juga dikenal sebagai "tinggi dinamis") mengukur energi kinetik fluida. Pada sebagian besar sistem, nilainya umumnya lebih kecil daripada tinggi statis. Saat memasang pengukur tekanan, merancang sistem, atau menafsirkan pembacaan pengukur, perhitungkan tinggi kecepatan—terutama pada pipa dengan diameter yang bervariasi. Pembacaan pengukur di hilir mungkin lebih rendah daripada di hulu, bahkan ketika jarak antara keduanya hanya 0,2 meter.
Sifat fluida
Selain jenis sistem yang dilayani, permintaan pompa juga dipengaruhi oleh sifat-sifat fluida seperti viskositas, densitas, kandungan partikel, dan tekanan uap.
Viskositas adalah sifat yang mengukur resistensi geser fluida. Cairan dengan viskositas tinggi membutuhkan lebih banyak energi selama aliran karena resistensi gesernya menghasilkan panas. Fluida tertentu (seperti oli pelumas dingin di bawah 15°C) memiliki viskositas yang sangat tinggi sehingga pompa sentrifugal tidak dapat mengangkutnya secara efektif. Oleh karena itu, variasi viskositas fluida dalam rentang suhu operasi sistem merupakan faktor penting dalam desain sistem. Kombinasi pompa/motor yang ukurannya tepat untuk suhu oli 26°C mungkin tampak kurang bertenaga saat beroperasi pada suhu 15°C.
Jumlah dan karakteristik partikel dalam sistem fluida sangat memengaruhi desain dan pemilihan pompa. Pompa tertentu tidak dapat mentolerir pengotor yang berlebihan. Selain itu, jika segel antar-tahap pada pompa sentrifugal multi-tahap mengalami erosi, kinerjanya akan menurun secara signifikan. Pompa lain dirancang khusus untuk menangani fluida dengan kandungan partikel tinggi. Karena prinsip operasinya, pompa sentrifugal umumnya digunakan untuk mengangkut fluida yang mengandung beban partikel tinggi, seperti bubur batubara.
Perbedaan antara tekanan uap fluida dan tekanan sistem merupakan faktor fundamental lain dalam desain dan pemilihan pompa. Mempercepat fluida hingga kecepatan tinggi (karakteristik pompa sentrifugal) menyebabkan penurunan tekanan statis. Penurunan tekanan ini dapat menurunkan tekanan fluida hingga tekanan uapnya atau di bawahnya. Pada titik ini, fluida "mendidih" dan bertransisi dari cair menjadi gas. Fenomena ini, yang dikenal sebagai kavitasi, sangat memengaruhi kinerja pompa. Selama kavitasi, gelembung mikro terbentuk saat fluida mengalami perubahan fase. Karena uap menempati volume yang jauh lebih besar daripada cairan, gelembung-gelembung ini mengurangi aliran melalui pompa.
Aspek destruktif kavitasi terjadi ketika gelembung-gelembung ini runtuh secara tiba-tiba dan kembali memasuki fase cair. Selama proses runtuh, aliran air berkecepatan tinggi menghantam permukaan di sekitarnya. Gaya benturan ini seringkali melebihi kekuatan mekanis permukaan yang terkena benturan, sehingga mengakibatkan hilangnya material. Seiring waktu, kavitasi dapat menyebabkan masalah erosi yang parah pada pompa, katup, dan pipa.
Penyebab kerusakan serupa lainnya meliputi aliran balik hisap dan aliran balik buang. Aliran balik hisap mengacu pada pembentukan pola aliran yang merusak di zona hisap impeler, yang menyebabkan kerusakan seperti kavitasi. Demikian pula, aliran balik buang terjadi ketika pola aliran yang merusak berkembang di wilayah luar impeler. Efek aliran balik ini biasanya disebabkan oleh pompa yang beroperasi pada laju aliran yang terlalu rendah. Untuk mencegah kerusakan tersebut, banyak pompa diberi label dengan peringkat laju aliran minimum.
Jenis sistem
Sama seperti pompa, karakteristik dan persyaratan sistem pompa juga beragam, tetapi secara umum dapat dibagi menjadi sistem sirkulasi tertutup dan sistem sirkulasi terbuka.
Sistem tertutup: Fluida bersirkulasi sepanjang jalur dengan titik awal dan akhir yang sama. Pompa yang melayani sistem tertutup (misalnya, sistem air pendingin) biasanya tidak memerlukan beban tekanan statis kecuali ada tangki penyimpanan berventilasi di ketinggian yang berbeda dalam sistem. Dalam sistem tertutup, kehilangan gesekan dari pipa dan peralatan sistem merupakan beban utama pada pompa.
Sistem loop terbuka: Sistem ini memiliki port input dan output, tempat fluida diangkut dari satu titik ke titik lain. Tidak seperti sistem loop tertutup, sistem ini biasanya membutuhkan pompa untuk mengatasi kebutuhan tekanan statis yang disebabkan oleh perbedaan ketinggian dan kebutuhan tekanan tangki. Contoh utamanya adalah sistem drainase tambang, yang menggunakan pompa untuk mengangkat air dari bawah tanah ke permukaan. Dalam kasus seperti itu, tekanan statis seringkali menjadi beban utama pada pompa.
Prinsip pengendalian aliran
Pengendalian aliran sangat penting untuk kinerja sistem. Aliran yang memadai memastikan pendinginan peralatan yang tepat dan memungkinkan pengosongan atau pengisian ulang tangki dengan cepat. Mempertahankan tekanan dan aliran yang cukup untuk memenuhi persyaratan sistem seringkali menyebabkan pemilihan pompa dan motor penggerak yang terlalu besar. Karena desain sistem menggabungkan perangkat pengontrol aliran untuk mengatur suhu dan mencegah tekanan berlebih pada peralatan, pemilihan pompa yang terlalu besar akan menimbulkan konsumsi energi yang tinggi pada mekanisme pengontrol aliran ini.
Terdapat empat metode utama untuk pengendalian aliran pada sistem kontrol atau cabangnya: katup throttle, katup bypass, kontrol kecepatan pompa, dan kombinasi multi-pompa. Metode pengendalian aliran yang tepat bergantung pada ukuran dan tata letak sistem, karakteristik fluida, bentuk kurva daya pompa, beban sistem, dan sensitivitas sistem terhadap perubahan laju aliran.
Katup pengatur aliran membatasi aliran fluida, sehingga mengurangi jumlah fluida yang melewati katup dan dengan demikian menciptakan penurunan tekanan di sepanjang katup. Katup pengatur aliran umumnya lebih efisien daripada katup bypass karena mempertahankan tekanan hulu saat tertutup, sehingga memudahkan aliran fluida melalui cabang sistem paralel.
Saluran bypass memungkinkan fluida mengalir di sekitar komponen sistem. Kelemahan utama katup bypass adalah dampaknya yang merugikan terhadap efisiensi sistem: daya yang digunakan untuk memompa fluida bypass terbuang sia-sia. Namun, pada sistem yang terutama beroperasi pada head statis, katup bypass mungkin lebih efisien daripada katup throttle atau sistem yang dilengkapi dengan penggerak kecepatan variabel (ASD).

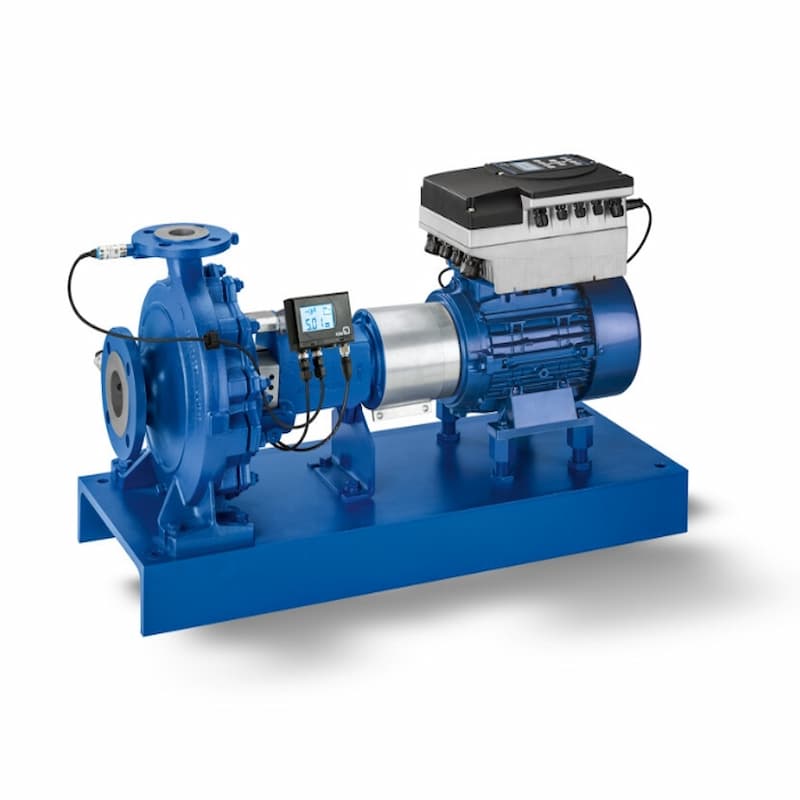

Pengendalian kecepatan pompa menggunakan metode mekanis dan elektrik untuk mencocokkan kecepatan pompa dengan kebutuhan aliran/tekanan sistem. ASD (Automatic Speed Detection), pompa multi-kecepatan, dan konfigurasi multi-pompa biasanya merupakan solusi pengendalian aliran yang paling efisien, terutama dalam sistem di mana head gesekan mendominasi. Hal ini karena energi fluida yang ditambahkan oleh pompa secara langsung ditentukan oleh kebutuhan sistem. Pengendalian kecepatan pompa sangat cocok untuk sistem di mana head gesekan memainkan peran dominan.
Baik motor ASD maupun motor multi-kecepatan dapat beroperasi pada kecepatan yang bervariasi melalui pompa penggerak untuk memenuhi berbagai kebutuhan sistem. Selama periode permintaan sistem yang lebih rendah, pompa beroperasi pada kecepatan yang lebih rendah. Perbedaan fungsional utama antara ASD dan motor kecepatan variabel terletak pada tingkat kontrol kecepatan yang tersedia. ASD biasanya menyesuaikan kecepatan motor kecepatan tunggal melalui cara mekanis (misalnya, gearbox) atau metode listrik (misalnya, konverter frekuensi), sedangkan motor multi-kecepatan dilengkapi dengan rangkaian gulungan terpisah untuk setiap kecepatan. ASD sangat cocok untuk aplikasi dengan kebutuhan aliran yang terus berubah.
Motor multi-kecepatan ideal untuk sistem yang membutuhkan laju aliran variabel di berbagai rentang operasional, di mana setiap tingkat kecepatan membutuhkan waktu kerja yang lebih lama. Kelemahan utamanya adalah biaya peralatannya yang lebih tinggi, karena setiap tingkat kecepatan membutuhkan gulungan motor terpisah, sehingga lebih mahal daripada motor satu kecepatan.
Sistem multi-pompa Biasanya terdiri dari pompa yang dipasang secara paralel, dengan dua konfigurasi utama: pengaturan pompa besar-kecil, atau serangkaian pompa dengan ukuran identik yang dihubungkan secara paralel.
Dalam konfigurasi pompa besar-kecil, pompa kecil (biasanya disebut "pompa bantu") beroperasi dalam kondisi normal, sedangkan pompa besar digunakan selama periode permintaan puncak. Karena pompa bantu dirancang untuk operasi sistem standar, pengaturan ini mengungguli sistem yang mengandalkan pompa besar untuk menangani beban jauh di bawah kapasitas optimalnya.
Dalam konfigurasi paralel pompa dengan ukuran identik, jumlah pompa operasional dapat disesuaikan sesuai dengan kebutuhan sistem. Jika pompa memiliki dimensi yang sama, mereka dapat bekerja bersama untuk melayani manifold pengeluaran yang sama. Namun, jika ukuran pompa berbeda, pompa yang lebih besar cenderung mendominasi pompa yang lebih kecil, sehingga mengurangi efisiensi pompa yang lebih kecil. Dengan pemilihan yang tepat, setiap pompa dapat beroperasi lebih dekat ke titik efisiensi puncaknya. Keuntungan lain dari konfigurasi pompa paralel dalam pengendalian aliran adalah kurva sistem tetap tidak berubah baik saat satu atau beberapa pompa beroperasi; hanya titik operasi di sepanjang kurva ini yang bervariasi.
Konfigurasi multi-pompa paralel ideal untuk sistem dengan variasi aliran yang signifikan dan head yang relatif stabil. Keuntungan utama lainnya adalah redundansi sistem: ketika satu pompa gagal atau memerlukan perawatan, pompa yang tersisa masih dapat mempertahankan operasi sistem. Saat menggunakan pompa paralel yang identik, sangat penting untuk mempertahankan kurva kinerja yang konsisten di semua unit. Oleh karena itu, setiap pompa harus beroperasi untuk durasi yang sama, dan semua pompa harus menjalani perawatan yang disinkronkan.
Biaya operasional sistem
Daya fluida yang dikonsumsi oleh sistem adalah hasil perkalian antara head dan laju aliran.
Karena kehilangan efisiensi pada motor dan pompa, daya motor yang dibutuhkan untuk mencapai kondisi head dan aliran ini sedikit lebih tinggi. Efisiensi pompa diukur dengan membagi daya fluida dengan daya poros pompa; untuk kombinasi pompa/motor yang terhubung langsung, ini sesuai dengan daya kuda rem motor.
Pompa memiliki tingkat efisiensi yang berbeda-beda. Titik operasi dengan efisiensi tertinggi untuk pompa sentrifugal disebut Titik Efisiensi Terbaik (Best Efficiency Point/BEP). Kisaran efisiensi berkisar dari 35% hingga lebih dari 90%, tergantung pada berbagai karakteristik desain. Mengoperasikan pompa pada atau mendekati BEP tidak hanya meminimalkan biaya energi tetapi juga mengurangi beban pompa dan kebutuhan perawatan.
Untuk sistem dengan waktu operasional tahunan yang lama, biaya operasional dan pemeliharaan jauh lebih tinggi dibandingkan dengan biaya pengadaan peralatan awal. Pada sistem yang terlalu besar dengan periode operasional yang panjang, inefisiensi dapat secara substansial meningkatkan biaya operasional tahunan; namun, inefisiensi yang mahal ini sering diabaikan ketika memastikan keandalan sistem.
Biaya pemilihan pompa yang terlalu besar tidak hanya terbatas pada tagihan listrik. Daya fluida berlebih harus dibuang melalui katup, regulator tekanan, atau pipa sistem itu sendiri, sehingga meningkatkan keausan dan biaya perawatan. Keausan dudukan katup (disebabkan oleh aliran berlebihan dan kavitasi) menimbulkan tantangan perawatan yang signifikan, berpotensi memperpendek interval antara perbaikan besar katup. Demikian pula, kebisingan dan getaran dari aliran berlebihan menghasilkan tekanan bolak-balik pada las dan penyangga pipa, yang dalam kasus yang parah bahkan dapat mengikis dinding pipa.
Perlu dicatat bahwa ketika para perancang berupaya meningkatkan keandalan sistem pompa dengan memilih peralatan yang terlalu besar, konsekuensi yang tidak diinginkan seringkali adalah penurunan keandalan sistem. Hal ini disebabkan oleh gabungan efek dari keausan yang berlebihan dan pengoperasian peralatan yang tidak efisien.
