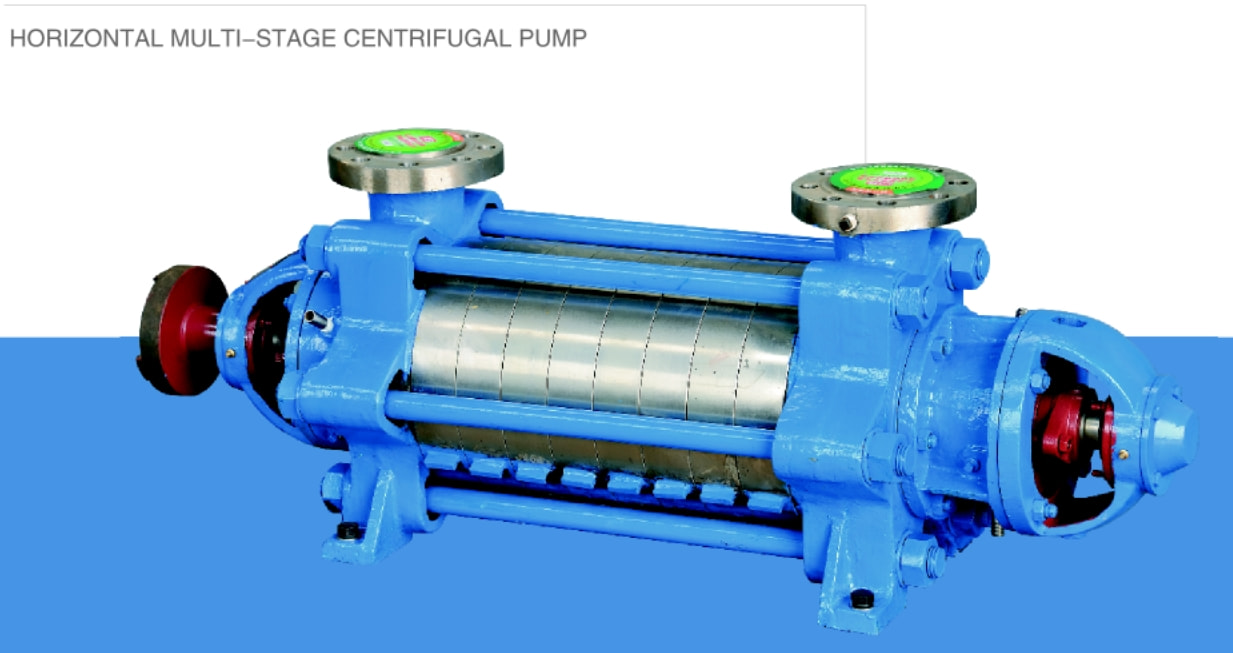

Analisis Penyebab Fluktuasi Tekanan pada Pipa Penyeimbang Pompa Air Umpan Boiler Multi-tahap

Analisis Penyebab Fluktuasi Tekanan pada Pipa Penyeimbang Pompa Air Umpan Boiler Multi-tahap

Fungsi pipa penyeimbang untuk pompa pengumpan boiler:

Pipa penyeimbang adalah pipa penghubung dari cincin segel keluaran pompa ke ujung masukannya. Fungsi utamanya adalah untuk menyeimbangkan gaya dorong aksial pompa, mengurangi pergerakan aksial rotor, dan mencegah gesekan antara impeler dan casing.

Selama pengoperasian, pompa pengumpan boiler Pompa mengeluarkan cairan bertekanan tinggi dari saluran keluar impeler. Sebagian cairan ini mengalir di belakang impeler, menyamakan tekanan di sana dengan tekanan di saluran keluar. Sementara itu, pelat penutup depan bertindak sebagai ujung hisap, menjaga tekanan tetap rendah. Hal ini menciptakan perbedaan tekanan yang signifikan di seluruh impeler, menghasilkan dorongan aksial yang sejajar dengan poros yang mengarahkan rotor ke sisi hisap. Dalam kasus yang parah, ini dapat menyebabkan gesekan atau benturan antara impeler dan casing pompa, membahayakan pengoperasian yang aman. Oleh karena itu, tindakan penyeimbangan harus diterapkan untuk mengurangi efek ini.

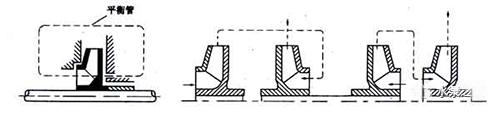

Diagram struktur pipa penyeimbang pompa pengumpan boiler

Terdapat beberapa metode untuk menyeimbangkan gaya dorong aksial, termasuk impeler hisap ganda, impeler yang disusun simetris (untuk pompa multi-tahap), dan komponen seperti lubang penyeimbang, cakram penyeimbang, atau drum penyeimbang. Pipa penyeimbang berfungsi sebagai metode utama untuk menyeimbangkan gaya dorong aksial dengan mengalihkan fluida bertekanan di belakang impeler ke sisi masuk, sehingga mencapai keseimbangan tekanan. Meskipun secara struktural sederhana, pendekatan ini tidak dapat sepenuhnya menyeimbangkan gaya dorong aksial. Gaya dorong aksial residual harus diserap oleh bantalan dorong dan perangkat penyeimbang khusus.

Prinsip kerja cakram penyeimbang mirip dengan bantalan dorong pada turbin uap, dan pipa penyeimbang mirip dengan pipa oli balik pada bantalan dorong.

Analisis Fluktuasi Tekanan pada Pipa Penyeimbang Pompa Air Umpan Boiler

1. Sebagai pipa penyeimbang, tekanannya harus tetap relatif stabil kecuali jika tersumbat atau bocor.

2. Pipa penyeimbang digunakan untuk menghilangkan gaya dorong aksial. Ketika katup keluar pompa tertutup atau saluran hilir tersumbat, tekanan di pipa penyeimbang menjadi tinggi; selama penyedotan pompa, tekanan di pipa penyeimbang rendah. Dalam kondisi normal, tekanan tetap konstan.

3. Tekanan tabung penyeimbang pompa pengumpan tekanan tinggi sedikit lebih tinggi daripada tekanan masuk. Jika tekanan meningkat, ini menunjukkan bahwa celah antara drum penyeimbang dan selongsongnya telah melebar. Jika tekanan mencapai 2-3 kali tekanan masuk, disarankan untuk membongkar dan memeriksa sistem.

4. Tekanan pada pipa penyeimbang berubah secara signifikan karena keausan cincin penyegel, cakram penyeimbang, dan bagian-bagian aus lainnya.

5. Perbedaan tekanan pada tabung penyeimbang berubah karena kebocoran antar tahap dan konversi frekuensi motor (dibandingkan dengan kecepatan awal).

6. Ketika tekanan impor eksternal berubah, perbedaan tekanan baPipa tombak berfluktuasi sesuai dengan itu.
