Gambaran Umum Produk

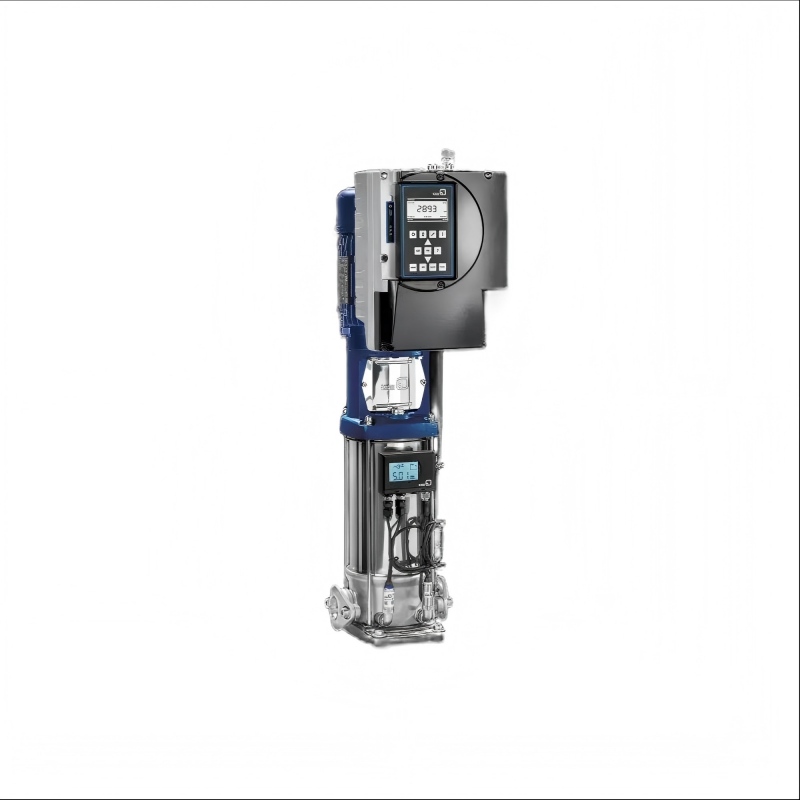

Ini adalah bangunan bertingkat vertikal. pompa sentrifugal tekanan tinggi Pompa ini memiliki desain tersegmentasi dengan port hisap dan buang konsentris dengan diameter nominal identik (konfigurasi tipe pipa), beroperasi dalam mode penggerak langsung. Pompa ini dilengkapi dengan motor reluktansi sinkron tanpa magnet KSB SuPremE (peringkat efisiensi energi IE4/IE5 per standar IEC TS 60034-30-2:2016), kecuali untuk model 0,55 kW/0,75 kW dengan kecepatan 1500 rpm yang menggunakan magnet permanen. Pompa digerakkan oleh sistem kontrol kecepatan KSB PumpDrive 2 atau KSB PumpDrive 2 Eco dengan encoder posisi tanpa rotor. Titik pemasangannya sesuai dengan standar EN 50347, sedangkan dimensi housing memenuhi spesifikasi DIN V 42673 (07-2011). Versi berperingkat ATEX tersedia berdasarkan permintaan.
Pompa Sentrifugal Multi-tahap Vertikal Movitec Seri VF T
Fitur teknis utama
1.Diagram tampilan dan struktur produk

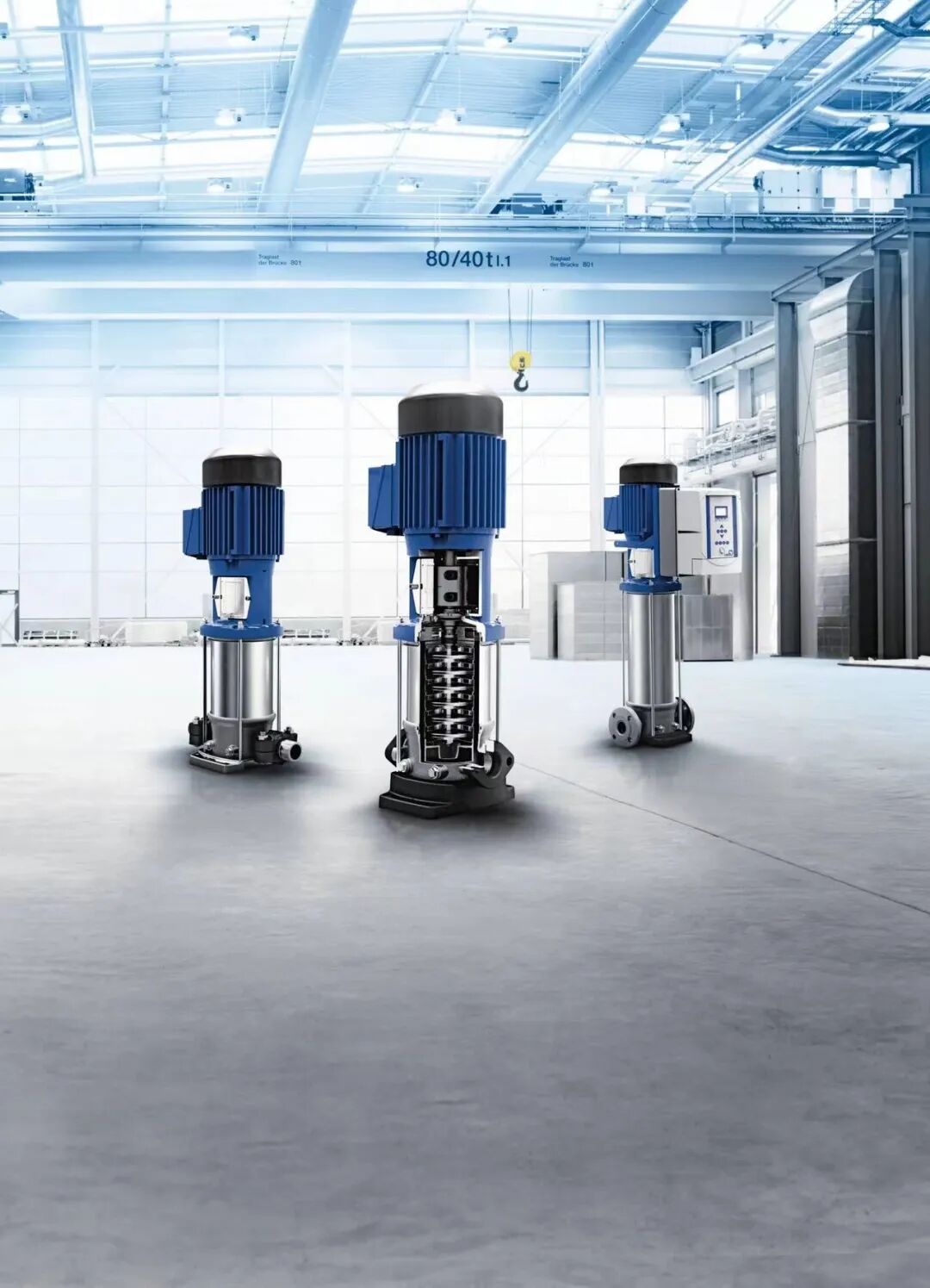

Desain eksterior Movitec

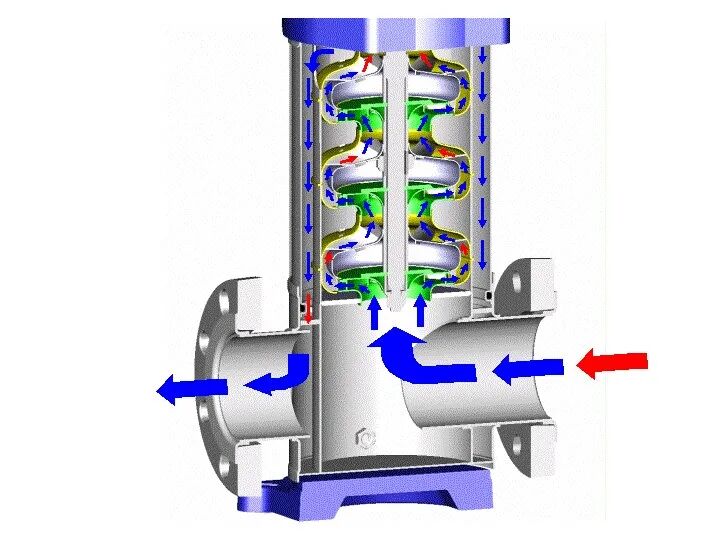

Diagram struktur Movitec

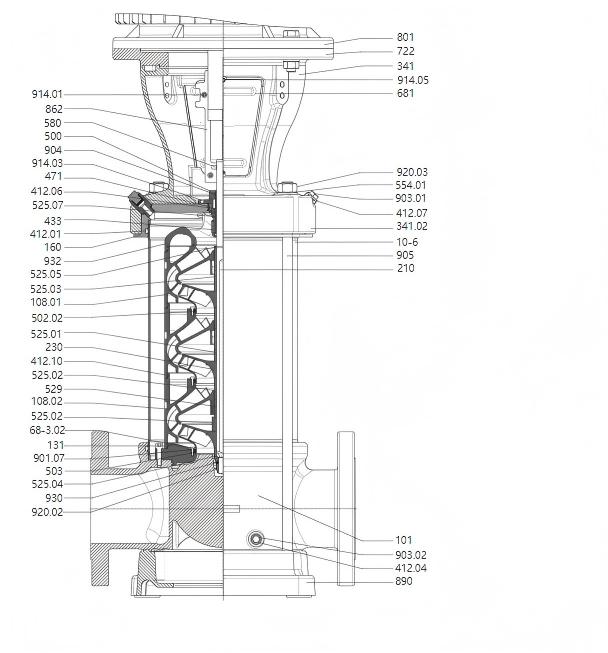

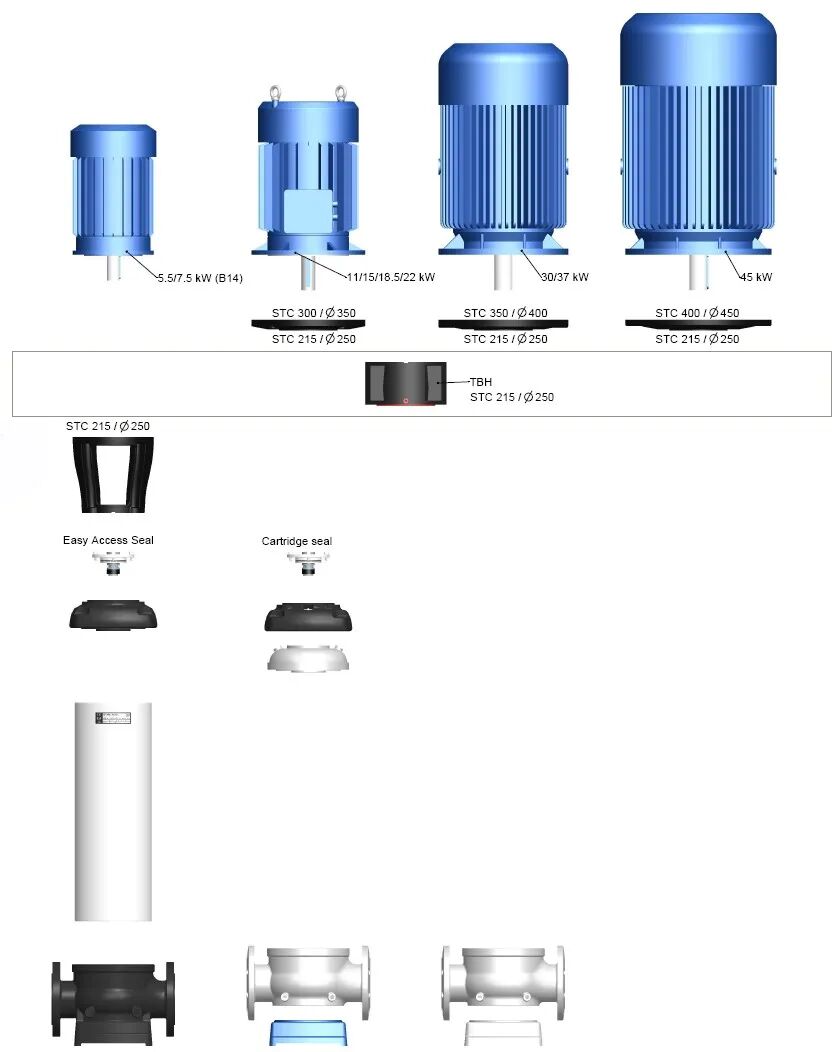

diagram pembedahan
2. Desain

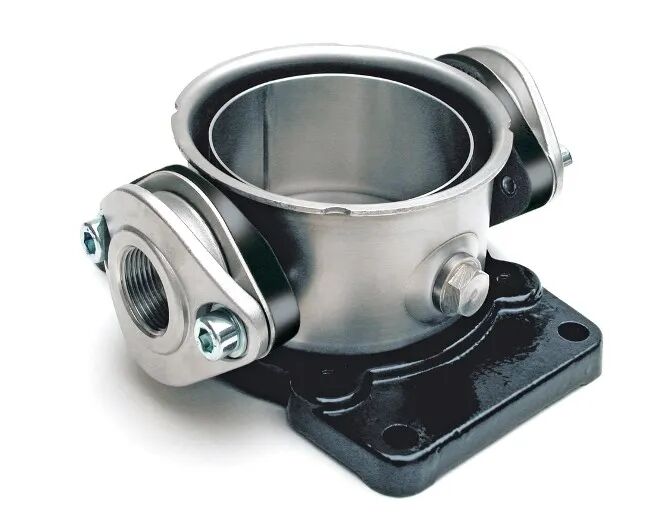

Pompa Movitec VF memiliki desain modular, yang terutama terdiri dari alas pompa, komponen hidrolik, penutup saluran keluar, segel mekanis, braket motor, flensa adaptor, dan motor.
Seri Movitec VF adalah pompa sentrifugal tekanan tinggi vertikal multi-tahap tanpa hisap dengan pipa masuk dan keluar berdiameter nominal identik yang disusun berlawanan arah.
Fitur Produk
Ini banyak digunakan dalam bidang industri, bangunan dan teknik perairan, serta industri tenaga listrik.
Ragam pilihan untuk material, mekanisme penggerak, koneksi, dan jenis penyegelan sangat luas.
efisiensi energi tinggi
keandalan dan keamanan yang tinggi

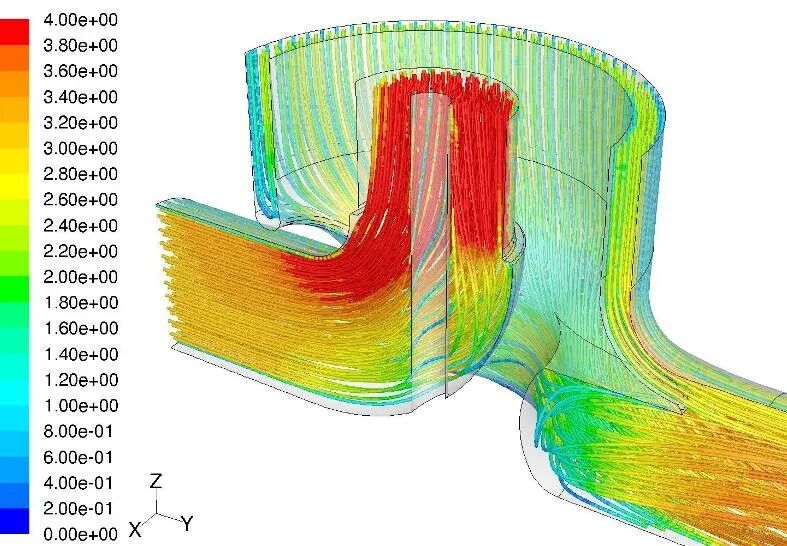

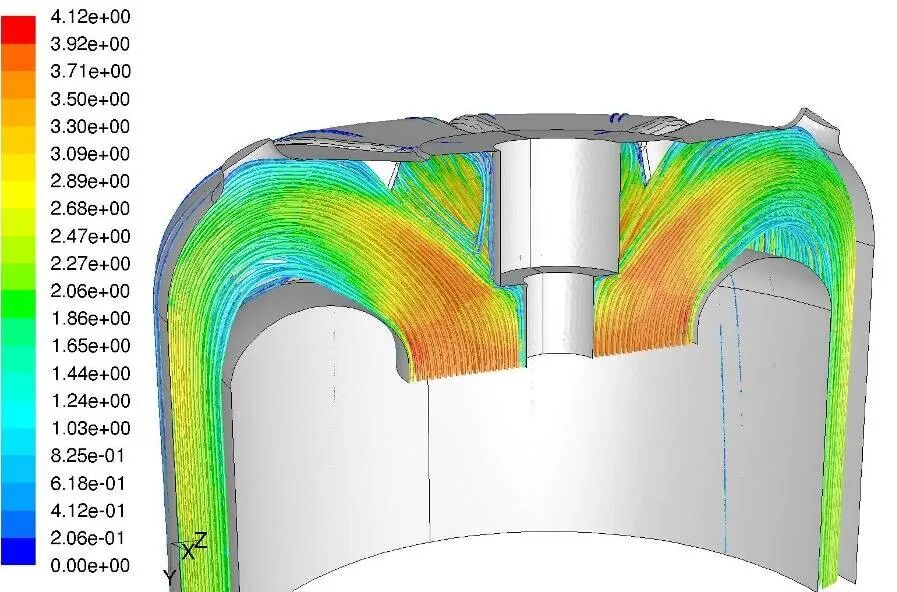

1: Dengan mengoptimalkan desain komponen pompa dan sistem hidrolik, pompa Movitec VF mengungguli produk pesaing dengan efisiensi yang lebih tinggi dan nilai NPSHr yang kompetitif, serta memberikan stabilitas operasional yang lebih baik kepada pelanggan.
2: Semua komponen yang bersentuhan dengan cairan terbuat dari baja tahan karat, yang memperpanjang masa pakai pompa dan meningkatkan keamanan media yang dipompa.

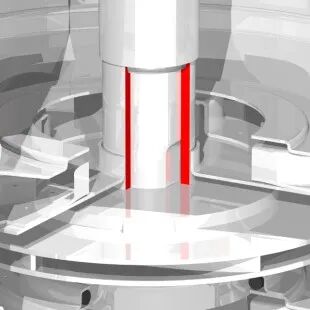

3: Poros pompa dengan dua permukaan datar memudahkan transmisi torsi yang optimal. Jumlah siklus start-stop per menit tidak dibatasi oleh desain bodi pompa. Cocok untuk lingkungan operasi yang ketat.

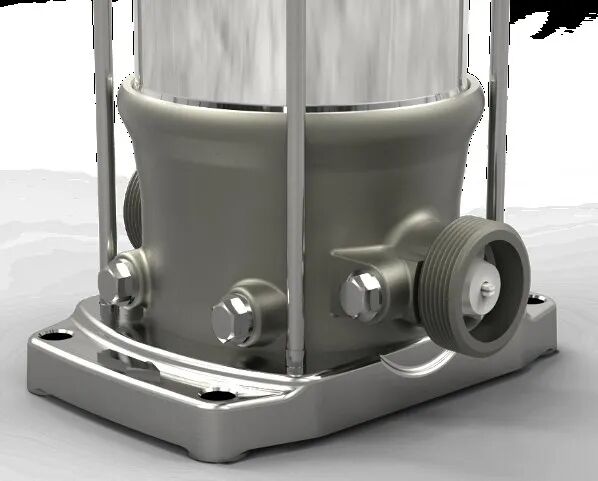

4: Movitec VF memiliki dua baut pembuangan di sisi masuk dan keluar rumah pompa, yang dapat sepenuhnya menguras media di bagian bawah badan pompa dan juga dapat digunakan sebagai pipa bypass. Perawatannya mudah dan sangat andal.

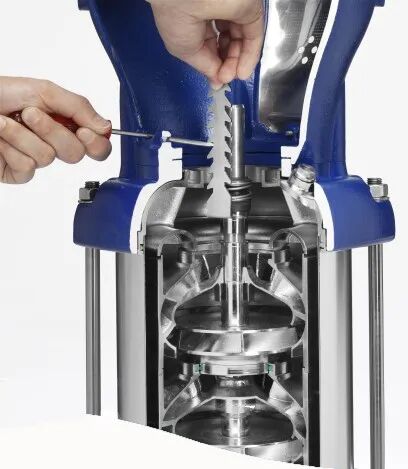

5: Movitec VF dilengkapi dengan segel mekanis Easy Access standar, yaitu jenis segel bellow tidak seimbang. Jika unit penggerak melebihi 5,5kW, motor tidak perlu dibongkar.
6: Motor efisiensi tinggi IEC (IE3) dari perusahaan KSB mencapai penghematan energi sebesar 3,5% dibandingkan dengan model EFF2 atau IE2.
7: Movitec VF memiliki bantalan geser karbida tungsten yang melumasi sendiri, rumah pompa tahan torsi, dan cincin-O yang tersegel, sehingga memastikan keandalan dan daya tahan yang lebih baik.
8: Semua komponen diimpor dari pabrik KSB di Belanda, Eropa, sehingga pelanggan dapat menikmati material dan pengerjaan berkualitas premium.
Pilih produk
Laju aliran maksimum seri teratas: 192 m3/jam
Ketinggian maksimum seri generasi tertinggi: 415 m
Tekanan operasi sisi keluaran maksimum yang diizinkan untuk seri ini: 40 bar
Suhu medium maksimum yang diperbolehkan: 140 °C
