Rangkaian SYT untuk Aplikasi Minyak Termal dan Air Panas

Rangkaian SYT untuk Aplikasi Minyak Termal dan Air Panas

    Etanorm SYT Etaline SYT Etabloc SYT Etanorm RSY

■ Dirancang untuk memberikan operasi yang andal dengan oli termal mineral dan sintetis hingga 350 °C

■ Ventilasi yang andal selama pengoperasian pompa berkat teknologi KSB VenJet® yang dipatenkan

■ Segel mekanis tunggal dan segel mekanis ganda KSB yang disusun secara tandem dengan sistem pendinginan menghasilkan keandalan pengoperasian yang maksimum.

■ Fitur peningkatan keamanan dan keandalan lebih lanjut: cincin segel poros tambahan; kontur khusus memastikan pembuangan kebocoran cairan yang andal pada segel mekanis; bantalan tahan yang dikemas dengan gemuk khusus; elemen penyegel terbatas dan penghalang panas yang efektif Dapat disesuaikan dan efisien

■ Memenuhi persyaratan individual dengan efisiensi maksimum: pemangkasan impeller sebagai standar; operasi kecepatan variabel / kontrol cerdas oleh inverter frekuensi KSB dan berbagai motor KSB hingga IE5; tingkat efisiensi hidrolik yang tinggi diverifikasi secara eksperimental dan dengan CFD.

■ Desain "sambungan retak" pada hub kopling memungkinkan perakitan dan pembongkaran kopling yang mudah. ​​Kopling Cardan ganda memberikan kompensasi yang lebih baik untuk offset poros (opsional).

■ Impeller kipas memastikan pendinginan yang efisien (opsional untuk Etanorm SYT).

■ Berbagai macam aplikasi yang memungkinkan: EN PN 16 & ASME; versi yang sesuai dengan ATEX tersedia; bantalan polos tersedia dalam karbon/SiC dan SiC/SiC (untuk cairan yang menuntut); disertifikasi untuk aplikasi kelautan ke DNV GL Kemudahan pemantauan dan servis

■ Pemantauan kebocoran berkelanjutan oleh Sensor Kebocoran KSB menggunakan prinsip pengukuran mekanis. Hal ini memungkinkan pemeliharaan terencana dan menghindari waktu henti yang tidak terjadwal – Pemeliharaan prediktif

■ Perawatan terbaik dan biaya perbaikan pompa rendah karena cincin aus casing dan sekrup pemaksa

■ Desain tarikan belakang yang mudah diservis memungkinkan casing tetap berada dalam sistem selama perawatan.

■ Koneksi standar untuk pengukuran getaran dan suhu. Kit sensor dapat dipesan bersama pompa.

Aplikasi Utama

■ Sistem perpindahan panas

■ Sirkulasi air panas

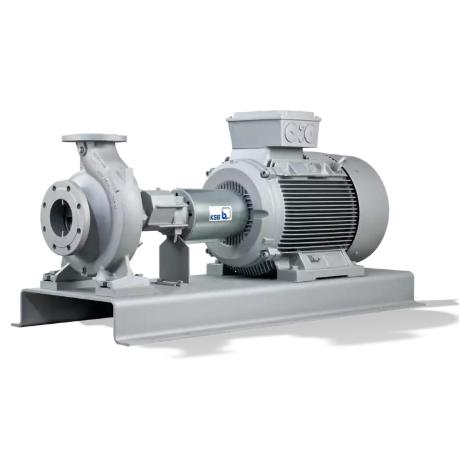

Pengantar Seri Etanorm SYT

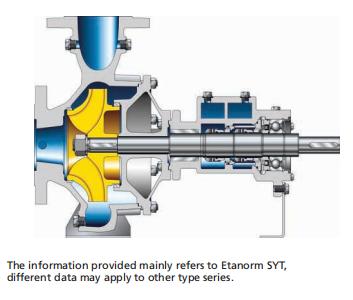

Pompa casing volute horizontal dengan desain tarikan belakang, satu tahap, dengan peringkat dan dimensi sesuai EN 733, casing volute terbagi radial dengan kaki pompa cor integral, cincin aus casing yang dapat diganti, impeller radial tertutup dengan bilah melengkung ganda, segel mekanis tunggal sesuai EN 12756, segel mekanis ganda sesuai EN 12756, bantalan ujung penggerak: bantalan elemen gelinding, bantalan ujung pompa: bantalan polos, dengan motor KSB SuPremE tanpa magnet (pengecualian: ukuran motor 0,55 kW / 0,75 kW dengan 1500 rpm dirancang dengan magnet permanen) dengan kelas efisiensi IE4/IE5 dan sistem kecepatan variabel PumpDrive; tersedia versi yang mematuhi ATEX.

Manfaat

■ Dirancang untuk memberikan operasi yang andal dengan oli termal mineral dan sintetis hingga 350℃

■ Keandalan pengoperasian maksimum dipastikan oleh segel mekanis tunggal KSB dan segel mekanis multi-pegas ganda KSB dalam pengaturan tandem serta sistem pendinginan yang disesuaikan dengan aplikasi apa pun

■ Penghalang keamanan: Kontur yang dioptimalkan memastikan pembuangan kebocoran yang andal pada segel mekanis; cincin segel poros tambahan, bantalan berisi gemuk yang tahan lama, elemen penyegel terbatas, dan penghalang panas yang efektif

■ Ventilasi yang andal selama pengoperasian pompa dengan teknologi KSB VenJet® yang dipatenkan

■ Persyaratan individu terpenuhi dengan efisiensi maksimum, dan biaya operasional berkurang: pemangkasan impeller, operasi kecepatan variabel / kontrol cerdas oleh inverter frekuensi KSB dan motor KSB hingga IE5, efisiensi pompa hidrolik maksimum dan NSPHreq rendah

■ Berbagai macam aplikasi melalui kepatuhan terhadap EN PN16 dan ASME, versi yang sesuai dengan ATEX, bantalan polos karbon dan SiC/SiC, versi kelautan ke DNV GL dan versi dengan impeller kipas untuk pendinginan yang efisien

■ Desain "sambungan retak" pada hub kopling memungkinkan perakitan dan pembongkaran kopling yang mudah. ​​Kopling Cardan ganda mengimbangi offset poros.

■ Pemantauan kebocoran berkelanjutan dengan Sensor Kebocoran KSB yang inovatif. Pemeliharaan prediktif menghindari waktu henti yang tidak terjadwal.

■ Sambungan pengukur getaran, tekanan, dan suhu disediakan sebagai standar. Kit sensor dapat dipesan bersama pompa.
