Pompa drainase submersible tahan ledakan seri BQS untuk pertambangan

Pompa drainase submersible tahan ledakan seri BQS untuk pertambangan

Pengenalan Produk

Pompa listrik submersible tahan ledakan seri BQS untuk pembuangan limbah pertambangan dan pasir menawarkan berbagai spesifikasi komprehensif, dengan daya mulai dari 2,2kW hingga 315kW, laju aliran dari 10m³/jam hingga 2500m³/jam, dan daya angkat dari 7m hingga 700m. Semua produk menawarkan daya angkat penuh dan tanpa beban berlebih. Inovasi teknologi perusahaan yang tiada henti telah mengatasi tantangan teknis utama dalam pompa listrik submersible untuk pembuangan limbah dan pasir, termasuk struktur produk, optimasi parameter, proses manufaktur, efisiensi operasional, penyegelan dan pencegahan kebocoran, serta aplikasi material. Perusahaan memiliki lebih dari 20 paten dan memanfaatkan temuan penelitian terbaru untuk mengembangkan proses manufaktur motor dan pompa yang matang. Dibandingkan dengan produk domestik serupa, pompa ini menawarkan keunggulan seperti keamanan, keandalan, portabilitas, kepraktisan, kinerja pembuangan limbah dan pasir yang sangat baik, masa pakai yang lama, portofolio produk yang komprehensif, dan kemudahan pemilihan.

Aplikasi Utama

Pompa ini cocok digunakan di tambang batubara bawah tanah di mana terdapat bahaya ledakan metana (umumnya dikenal sebagai gas) dan debu batubara. Pompa ini digunakan untuk mengangkut air limbah campuran yang mengandung padatan tak larut seperti lumpur, pasir, lumpur batubara, batu batubara, terak batubara, dan serat. Pompa ini juga cocok untuk membuang air limbah, air hujan, dan air kotor yang mengandung partikel padat dan serat panjang di gedung, rumah sakit, kawasan perumahan, proyek teknik kota, lalu lintas jalan dan konstruksi, pengolahan air limbah pabrik, dan pengolahan air limbah skala kecil.

Persyaratan Lingkungan

1. Catu daya: 380V, 660V, atau 1140V tiga fasa, 50Hz.

2. Suhu medium umumnya tidak melebihi 40°C, pH 5-9, dan kepadatan medium ≤11kN/m³.

3. Kedalaman terendam tidak melebihi 5 meter berdasarkan pusat impeler.

4. Desain khusus tersedia berdasarkan permintaan untuk mengakomodasi cairan yang sangat korosif.

5. Diameter benda padat dalam media harus sesuai dengan MT/T671-2005. Harap sebutkan persyaratan khusus apa pun saat memesan.

6. Kabel tahan api MT818.5-2009 untuk tambang batubara digunakan.

Fitur

1. Pemilihan Model: Performa yang dioptimalkan, pengoperasian yang lancar dan bebas sumbatan, serta kemampuan pembuangan limbah dan pasir yang kuat. Pompa ini memiliki karakteristik tanpa beban berlebih (head penuh), artinya daya masukan tidak melebihi daya motor yang sesuai pada titik operasi apa pun. Cocok untuk berbagai aplikasi di tambang batubara, satu mesin dapat digunakan untuk berbagai keperluan.

2. Peningkatan Segel Mekanis: Menggunakan segel mekanis tandem independen dan segel mekanis ujung ganda.

3. Optimalisasi Struktur: Desain struktural meningkatkan penyegelan mekanis, kelancaran operasi, dan peningkatan keandalan. Desain yang dioptimalkan lebih ringan, lebih praktis, dan memiliki konsumsi energi rendah, memungkinkan pengoperasian kering jangka panjang dalam kondisi kering.

4. Dengan peringkat perlindungan motor IPx8, motor submersible menawarkan pendinginan yang sangat baik, kenaikan suhu yang lebih rendah daripada motor konvensional, dan daya tahan yang lebih baik. Isolasi Kelas F memperpanjang masa pakai motor.

Parameter Teknis Utama

Laju alir: 10-2000 m³/jam

Ketinggian: 10-800m

Daya: 1,5-315kW

Diameter saluran keluar: 40-350 mm

Tegangan: 380/660V, 660/1140V, 400V, 440V, 460V, Dapat disesuaikan

Deskripsi Model dan Deskripsi Kabel

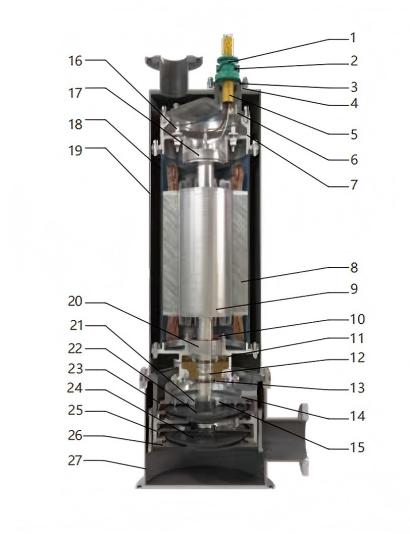

Struktur semi-terintegrasi seri BQS

Keunggulan struktural

•Bagian-bagian aliran menggunakan proses perawatan permukaan QBQ, yang memiliki ketahanan aus dan korosi yang sangat baik.

• Impeller, badan pompa, dan penutup pompa yang lebih tebal secara efektif memperpanjang masa pakai komponen.

•Cocok untuk penggunaan jangka panjang di lingkungan dengan cairan korosif dan partikel abrasif (seperti sedimen dan kerikil).

•Desain saluran masuk dan keluar di bagian bawah memastikan ketahanan terhadap penyumbatan yang kuat dan kapasitas aliran yang tinggi, sehingga cocok untuk berbagai aplikasi yang lebih luas.

•Struktur sederhana, ringan, mudah dipasang dan dirawat.

•Pompa yang dilengkapi dengan jaket pendingin, yang memiliki efisiensi pembuangan panas tinggi, tidak dapat sepenuhnya terendam dalam media.

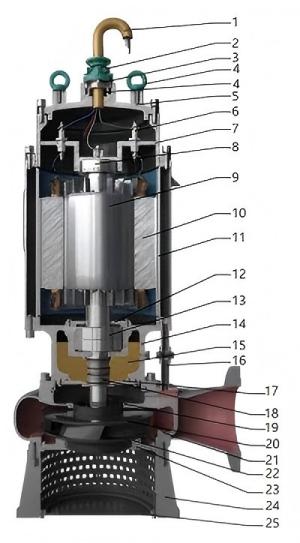

Seri BQS Struktur bawaan

Keunggulan struktural

•Pompa standar terbuat dari besi cor nodular QT600-3, untuk memastikan daya tahan jangka panjang;

•Segel mekanis memiliki ketahanan tekanan tinggi, yang memungkinkan pompa terendam lebih dalam.

•Pompa dilengkapi dengan jaket pendingin, tidak dapat sepenuhnya terendam dalam media, bagian aliran berada di bawah motor, air mendinginkan motor selama pengoperasian sehingga memperpanjang masa pakai dan memungkinkan bekerja pada permukaan air rendah.

•Motor didinginkan oleh air yang dipompa untuk memastikan pengoperasian yang aman.

•Desain stopkontak bagian atas lebih hemat ruang.

•Motor tertutup tersedia dengan perlindungan termal terintegrasi opsional.

•Lubang pelepas tekanan yang tertutup rapat mencegah tekanan pemompaan memengaruhi segel poros.

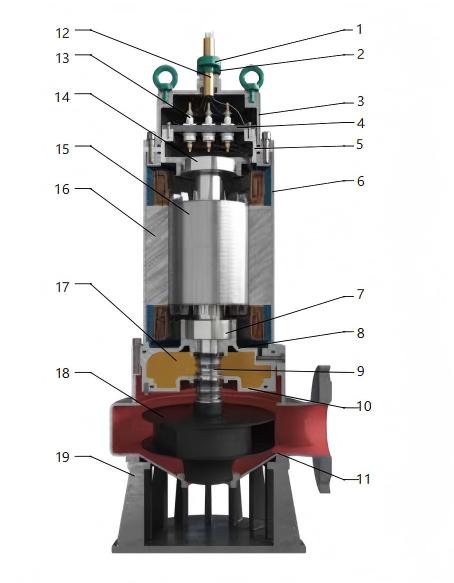

Seri BQS Struktur terpasang eksternal

Keunggulan struktural

•Bagian-bagian aliran menggunakan proses perawatan permukaan QBQ, yang memiliki ketahanan aus dan korosi yang sangat baik.

• Impeller, badan pompa, dan penutup pompa yang lebih tebal secara efektif memperpanjang masa pakai komponen.

•Cocok untuk penggunaan jangka panjang di lingkungan dengan cairan korosif dan partikel abrasif (seperti sedimen dan kerikil).

•Desain saluran masuk dan keluar di bagian bawah memastikan ketahanan terhadap penyumbatan yang kuat dan kapasitas aliran yang tinggi, sehingga cocok untuk berbagai aplikasi yang lebih luas.

•Struktur sederhana, ringan, mudah dipasang dan dirawat.

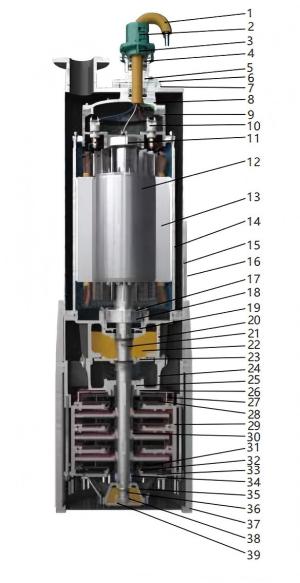

Seri BQS Struktur multi-tahap untuk pompa submersible bertekanan tinggi

Keunggulan struktural

Bagian aliran mengadopsi struktur penyangga bawah, dikombinasikan dengan susunan impeler multi-tahap, memastikan bahwa pompa memenuhi persyaratan untuk head tinggi dan aliran besar dalam berbagai kondisi pemasangan.

Komponen aliran menggunakan proses perawatan permukaan QBQ, yang memiliki ketahanan aus dan ketahanan korosi yang sangat baik.

Segel mekanis memiliki ketahanan tekanan tinggi, yang memungkinkan pompa terendam lebih dalam.

Pompa yang dilengkapi dengan jaket pendingin, tidak dapat sepenuhnya terendam dalam media. Bagian aliran di bawah motor, air mendinginkan motor selama pengoperasian, memperpanjang masa pakai dan memungkinkan bekerja pada permukaan air rendah.

Desain stopkontak bagian atas lebih hemat ruang.

Motor ini opsional dan dilengkapi dengan perlindungan terhadap panas berlebih.

Terdapat lubang pelepas tekanan pada pompa, yang dapat melepaskan tekanan yang diberikan oleh media pada segel poros.

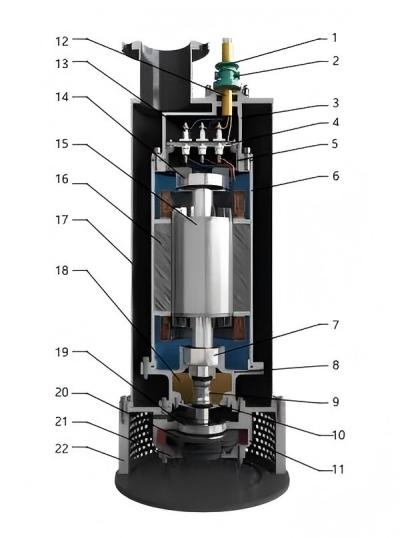

Pompa submersible amfibi tahan ledakan seri BQS

Keunggulan struktural

Standar tahan ledakan Exdl, aman dan andal.

Motor ini berpendingin air, memungkinkan start kering dan pengoperasian tanpa beban.

Metode pemasangan yang fleksibel: Tersedia pemasangan terendam dan kering.

Desain antarmuka koneksi serial yang unik, mendukung instalasi serial.

Segel mekanis ganda, meningkatkan keandalan penyegelan.

Perangkat pelepas tekanan unik dan penyeimbang gaya aksial, mengurangi tekanan bantalan.

Desain saluran aliran yang lebar untuk impeler dan volute, kinerja anti-penyumbatan yang sangat baik.

Menggunakan material tahan aus, menawarkan ketahanan yang kuat terhadap abrasi dari pasir dan lumpur.
