Pompa Sentrifugal Hisap Ujung Standar IS

Pompa Sentrifugal Hisap Ujung Standar

Ikhtisar produk

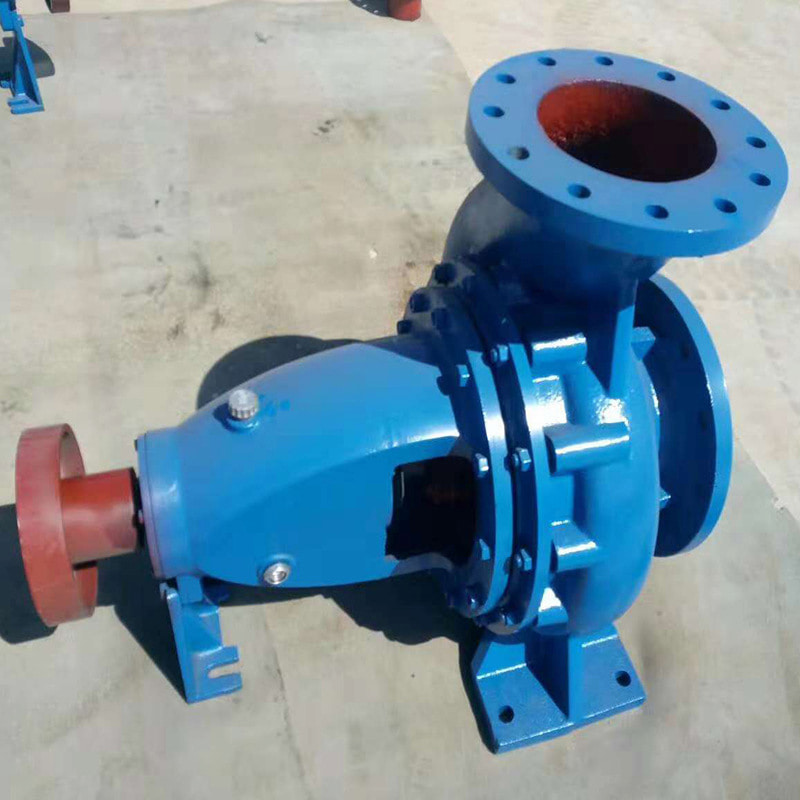

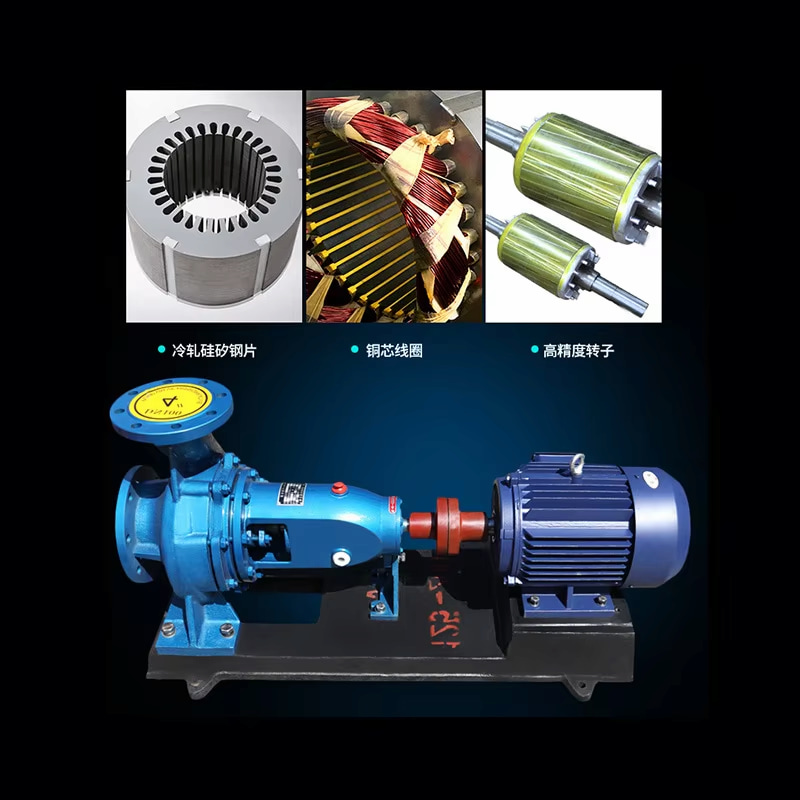

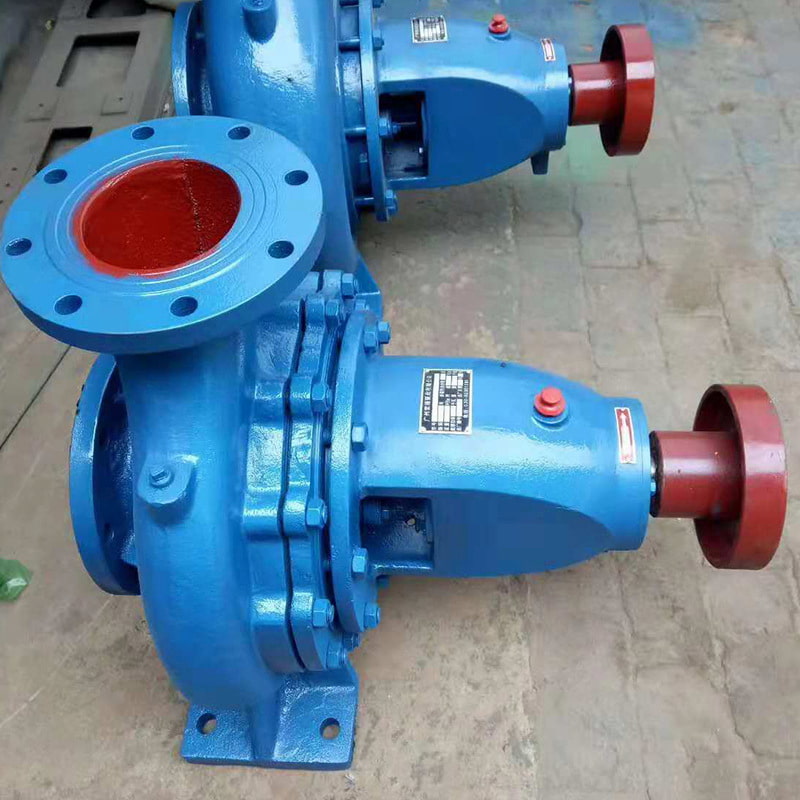

Pompa sentrifugal hisap ujung standar seri IS, struktur kopling; hisap ujung aksial, pelepasan radial. Berdasarkan media pengiriman yang berbeda, berbagai kombinasi material dan struktur penyegelan mekanis yang berbeda dapat dipilih. Meningkatkan tingkat teknis industri peralatan rumah tangga, dan secara efektif melayani perangkat, proses, membuatnya mencapai kebutuhan keamanan, keandalan, penghematan energi, perlindungan lingkungan.

Area aplikasi

Pengolahan air, industri tekstil, pencucian dan pembersihan, industri kimia, industri kelautan, pembuatan kertas, pembangkit listrik, dll., menyediakan solusi yang sangat baik dan jaminan yang lebih andal untuk aplikasi terkait; mencakup rentang aliran dan daya angkat dari rendah hingga tinggi.

Aplikasi teknologi

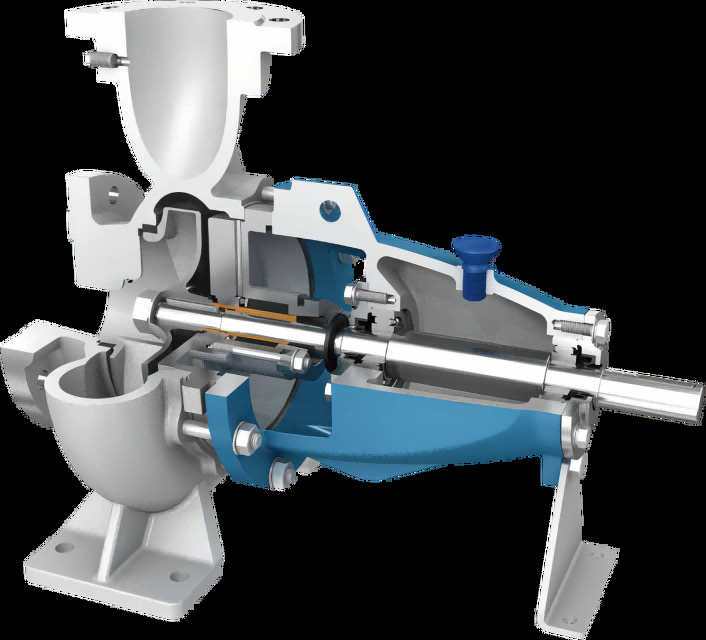

Penghisapan horizontal, aksial, pembuangan radial, struktur terbuka belakang. Lepaskan saluran hisap dan pembuangan tanpa membongkar penutup pompa dan impeller. Mengadopsi konsep desain modular, pusat permesinan dengan manufaktur presisi. Pompa struktur baja tahan karat, semuanya menggunakan pengecoran presisi, dapat sesuai dengan persyaratan perawatan oksidasi pengawetan, tampilan yang halus dan indah.

Standar implementasi produk: DIN24255

Media pengangkut

Cairan yang bersih, encer, dan tidak menguap. Media mengandung bahan padat yang tidak larut, ukuran partikel kurang dari 3 mm, kandungan volume kurang dari 2%, koefisien viskositas dinamis cairan harus kurang dari 150 cst, dan kinerja harus diperbaiki jika lebih dari 20 cst.

Parameter teknis

Diameter inasi: DN 50 hingga DN350mm

Diameter pembuangan: DN32 ~ DN300mm

Laju aliran maksimum Q: 1440 m³ / jam

Daya angkat maksimum H: 150m

Kecepatan: 2900 r/menit, 1450 r/menit

Tekanan kerja: 1,6 ~ 2,5MPa

Arah putaran: putar searah jarum jam dari ujung motor, dan lihat pola jenis saat kondisi catu daya 60 HZ

Persyaratan operasi

Suhu sedang: -20°C ~ + 85°C

Suhu sekitar maksimum: + 40°C

Ketinggian: kurang dari 1000 meter, jika ketinggian lebih dari 1000 meter, pilih motor dataran tinggi sesuai dengan ketinggian titik penggunaan, atau tingkatkan daya motor.

Kelembaban relatif: kurang dari 95%

Ilmu Material

Casing pompa: bahan standar besi cor abu-abu, besi ulet opsional, baja cor, baja tahan karat, baja tahan karat dupleks, dll.

Impeller dan cincin penyegel: bahan standar besi cor abu-abu, besi ulet opsional, baja cor, baja tahan karat, paduan tembaga, baja tahan karat dupleks, dll.

Poros pompa: bahan standar baja karbon 45 #, tersedia dalam 20Cr13, baja tahan karat, dll.

Selongsong poros penyegel: baja tahan karat, baja tahan karat dupleks, dll.

Bentuk segel poros: segel pengepakan, segel mekanis

Berbagai kombinasi material untuk memenuhi berbagai kondisi kerja. Material khusus dapat disesuaikan menurut kebutuhan.
