Ini adalah pompa tekanan tinggi multistage horizontal dengan daya 55 kW. Sesuai permintaan pelanggan, badan pompa dibuat khusus dengan warna biru.

Pelanggan dari Rwanda mengunjungi pabrik kami sebelum pengiriman untuk memeriksa fasilitas dan menyaksikan proses pengujian pompa. Mereka sangat puas dengan proses pembuatan pompa dan menyaksikan seluruh prosedur pengujian, yang menegaskan bahwa parameter pompa sepenuhnya memenuhi persyaratan mereka.

Pengenalan pompa sentrifugal multi-tahap horizontal seri D

Ringkasan

Seri pompa ini adalah pompa sub-horizontal, multi-tahap, hisap tunggal dan sentrifugal, menggunakan modul hidrolik yang direkomendasikan oleh negara. Pompa ini efisien, andal, dan tahan lama dengan performa kebisingan rendah, perawatan mudah, dan cakupan penggunaan yang luas.

Pompa kami dapat digunakan untuk mengalirkan cairan tanpa padatan, partikel, atau zat tersuspensi lainnya, misalnya air. Sementara cairan berminyak, korosif, atau yang mengandung padatan dapat dipompa dengan cara modifikasi material, metode penyegelan, dan penambahan sistem pendingin.

Tekanan masuk maksimum adalah 0,6 MPa.



Tipe D berlaku:



Digunakan untuk mengalirkan air bebas partikel padat dan suhu di bawah 80 ℃, atau cairan dengan sifat fisik dan kimia serupa. Cocok untuk pertambangan, pabrik, dan pasokan serta drainase air kota.





Rentang Kinerja:



Diameter saluran masuk dan keluar pompa: 40–300 mm

Kapasitas Q: 3,75～850m³/jam
Tinggi kepala (H): 19～816m



Fitur produk

Salah satu kekhasan pompa multistage segmental tipe D horizontal, hisap tunggal, adalah saluran masuk hisap horizontal sedangkan saluran keluar buang vertikal. Segmen hisap, tengah, dan buang dihubungkan dengan menggunakan baut. Kepala pompa menggunakan tahapan-tahapan pompa.

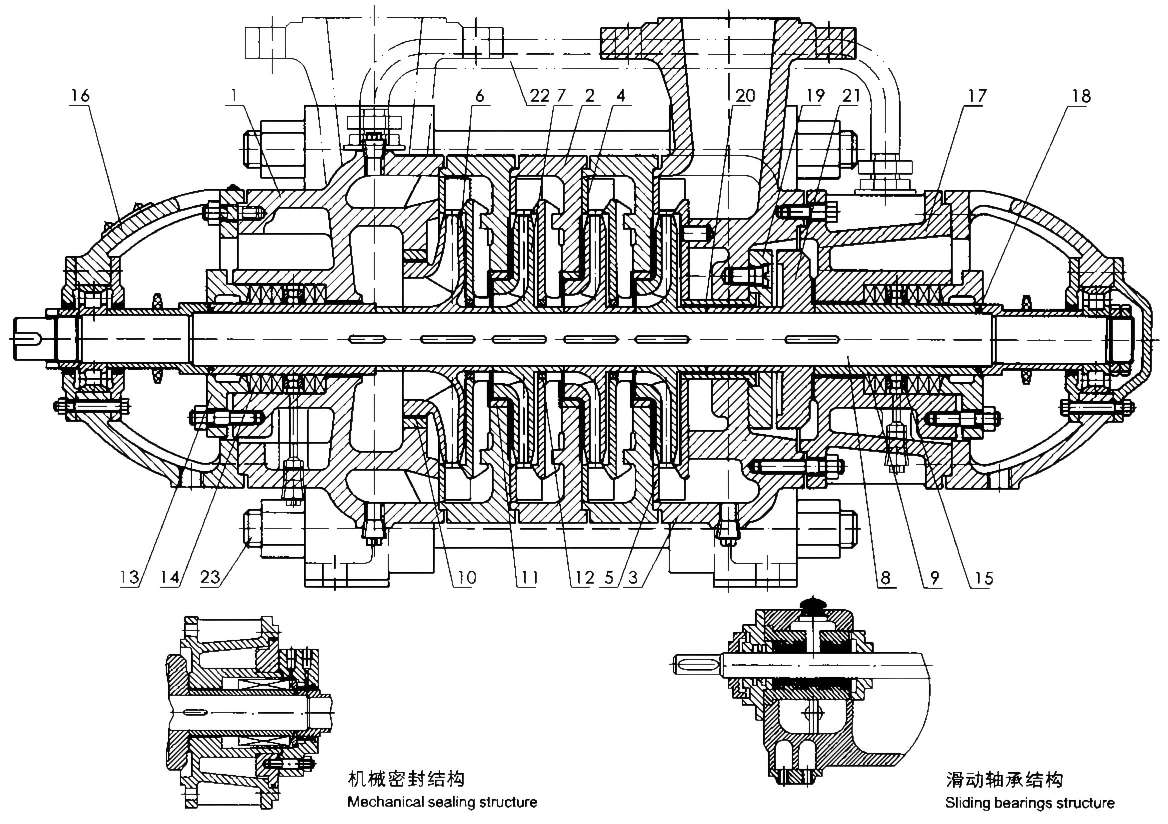

Diagram struktur









1 buah / Casing hisap	2 中段 / Casing panggung	3 出水段 / Selongsong pelepasan	4 导叶 / Baling-baling pemandu	5 末导叶 / Ujung baling-baling pemandu	6 前级叶轮 / Impeller Panggung Depan
7 叶轮 / Impeler	8 轴 / Poros	9 轴套 / Selongsong poros	10 前级密封环 / Cincin penyegel tahap depan	11 密封环 / Cincin penyegel	12 导叶套 / Selongsong baling-baling pemandu
13 填料压盖 / Penutup kelenjar	14 填料 / Pengepakan kelenjar	15 填料环 / Kandang segel	16 轴承部件 / Komponen bantalan	17尾盖 / Kelenjar Ujung	18 O 形密封圈 / O-ring
19 平衡环 / Cincin penyeimbang	20 平衡套 / Selongsong penyeimbang	21 平衡盘 / Menyeimbangkan disk	22 平衡管部件 / Bagian tabung penyeimbang	23 拉紧螺栓 / Baut pengikat

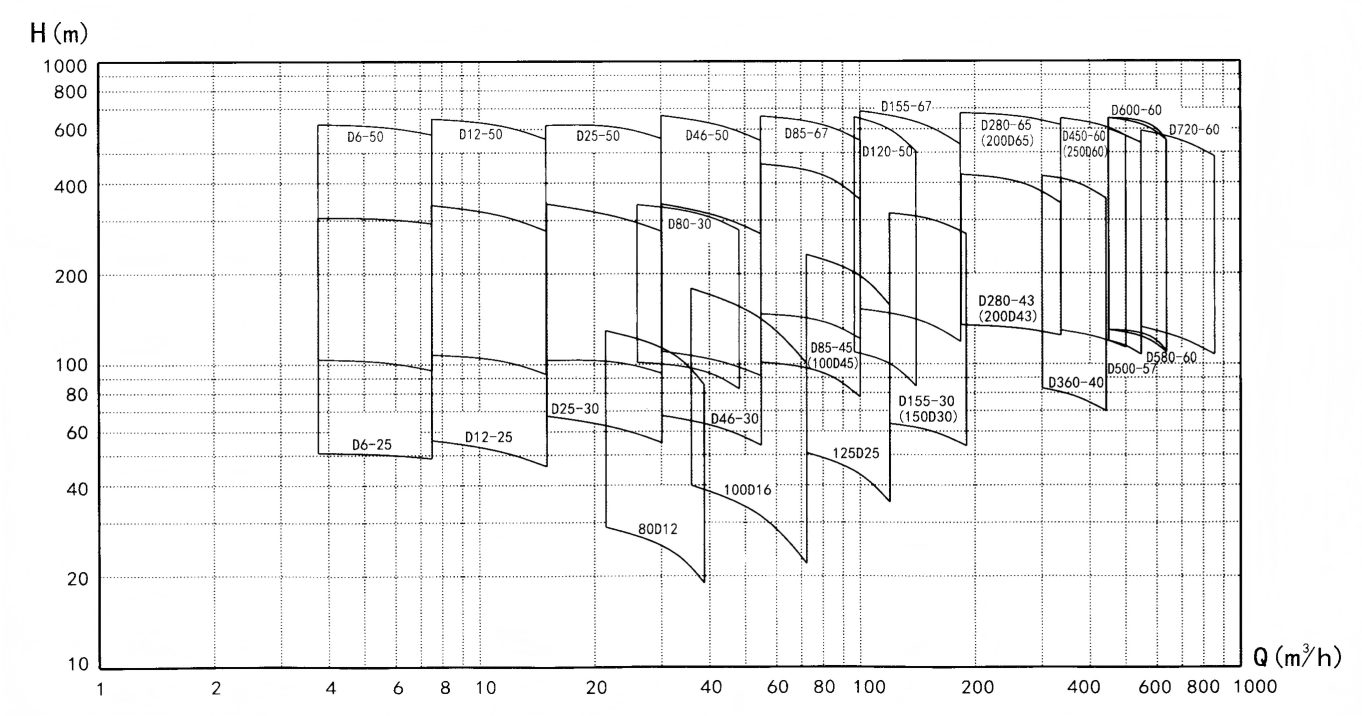

Spektrum Tipe







kurva kinerja

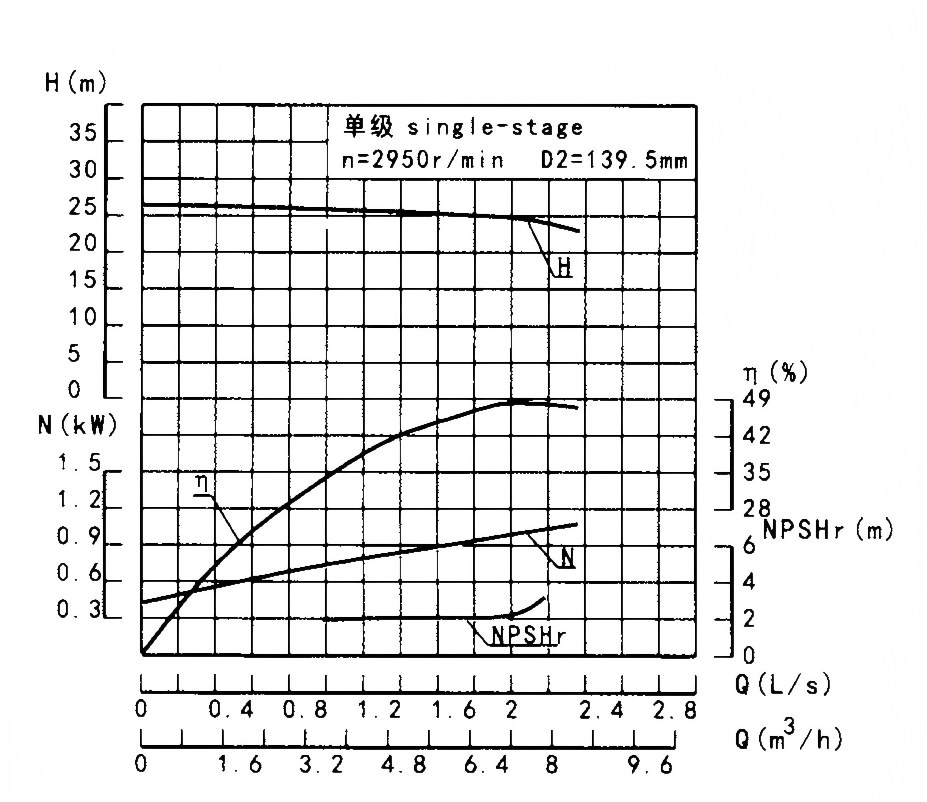

D 6-25x (2~12)

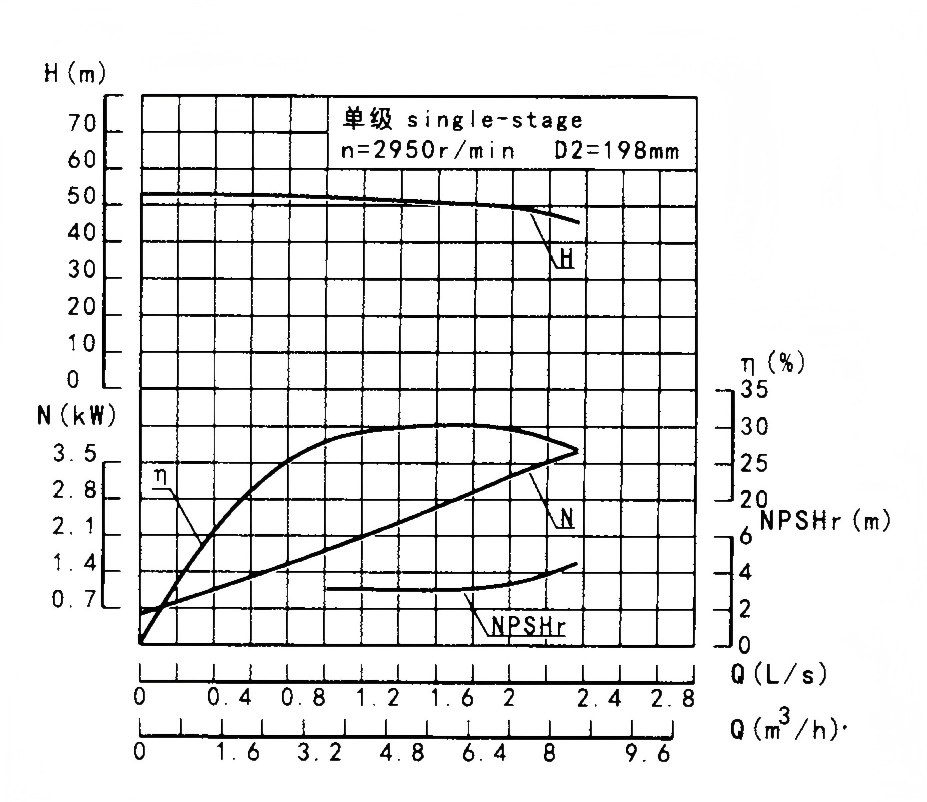

D 6-50 x (2~14)

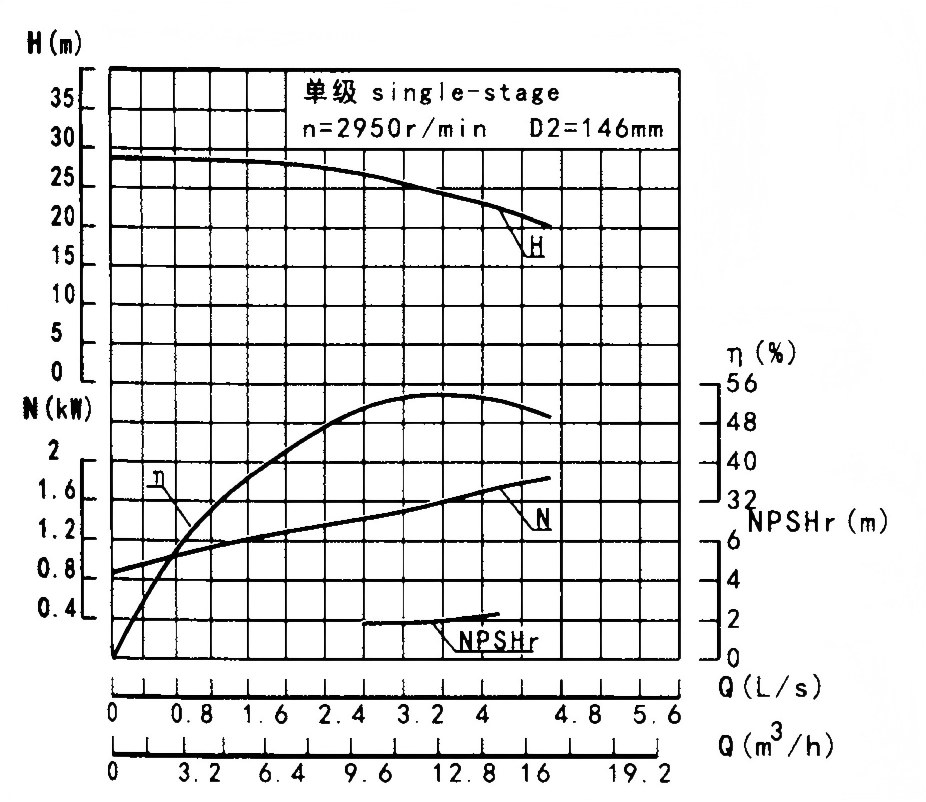

D 12 - 25 x (2~12)
