Mengubah limbah menjadi harta karun, mendorong efisiensi dan dukungan｜Sistem pemompaan cerdas KSB memungkinkan pemanasan perkotaan yang netral iklim.

Sistem Pemompaan Cerdas KSB

Memberdayakan pemanasan netral iklim di perkotaan

Seiring dunia mempercepat langkah menuju netralitas karbon, transisi hijau dalam pemanasan perkotaan telah menjadi prioritas utama.

.

Kota Herne di Jerman berencana mencapai pemanasan netral iklim pada tahun 2045, dengan daur ulang panas limbah industri menjadi salah satu strategi utamanya.

Baru-baru ini, dalam proyek pemanasan distrik yang penting di Hårnæ, KSB berhasil mengintegrasikan panas limbah industri dari pabrik kimia besar ke dalam jaringan pemanasan perkotaan melalui teknologi pemompaan canggih dan kontrol cerdasnya. Proyek ini berhasil diselesaikan pada tahun 2025, yang sepenuhnya menunjukkan peran penting sistem KSB dalam mendorong transisi menuju solusi pemanasan berkelanjutan.

Menghadapi Tantangan

Ketidakseimbangan antara penawaran dan permintaan serta hambatan jaringan pipa

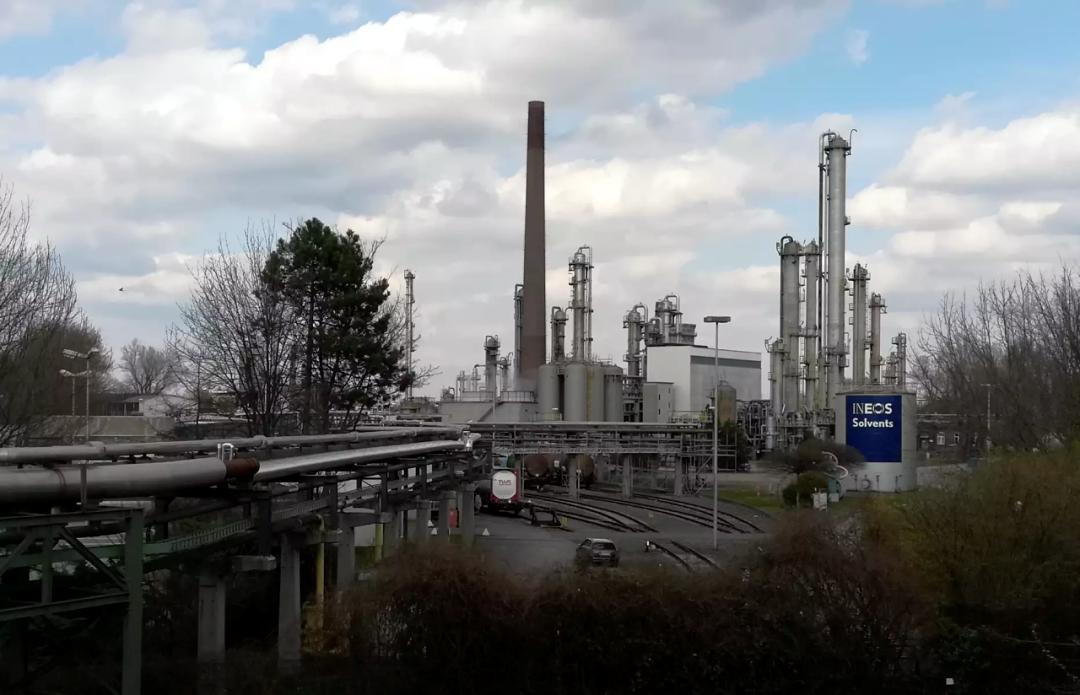

Pabrik kimia menghasilkan panas limbah yang cukup besar dari kondensasi uap air selama proses produksi. Melalui penukar panas, panas limbah ini awalnya memasok 4 megawatt energi termal netral iklim ke sekitar 1.000 rumah tangga di sekitarnya.

Namun, sistem ini telah lama menghadapi dua masalah utama.

❎ Terdapat ketidakseimbangan yang sangat parah antara penawaran dan permintaan.

Dalam kondisi operasi optimal, pabrik kimia dapat menghasilkan lebih dari 8 megawatt panas limbah, jauh melebihi kebutuhan energi kawasan perumahan di sekitarnya, Hal ini mengakibatkan pemborosan energi bersih yang signifikan.

❎ Tidak ada cadangan yang dapat diandalkan.

Ketika pabrik-pabrik kimia menghentikan operasinya untuk perawatan, perusahaan pemanas terpaksa mengaktifkan boiler uap berbahan bakar fosil yang mahal untuk mempertahankan pasokan pemanas.

Untuk mengatasi masalah ini, perusahaan pemanas memutuskan untuk menghubungkan jaringan pipa pabrik kimia ke jaringan pipa utama pusat kota, yang terletak hanya 500 meter jauhnya. sehingga tercapai interoperabilitas energi: Panas limbah berlebih dialirkan kembali ke pusat kota, sementara panas limbah yang tidak mencukupi dilengkapi dengan dukungan cadangan dari pusat kota.

▼

Namun, tantangan teknis muncul—parameter pengoperasiannya Kedua jaringan pipa tersebut sangat berbeda, membuat integrasi jaringan listrik langsung menjadi tidak mungkin:

🏭️jaringan pipa pabrik industri (pasokan langsung ke pengguna)

Beroperasi pada suhu rendah dan tekanan rendahdengan suhu di bawah 90°C, tekanan statis sekitar 3 bar, dan tekanan pasokan air maksimum 4,5 bar.

🏙️Jaringan Pusat Kota Jibin (Pemanasan disediakan oleh stasiun penukar panas)

Sistem ini beroperasi dalam kondisi suhu dan tekanan tinggi.dengan suhu air yang mencapai hingga 130°C dan tekanan statis sekitar 12 bar.

Cara untuk memecah kebuntuan

Isolasi cerdas | Penjadwalan tanpa hambatan

Untuk mengatasi tantangan menghubungkan jaringan pipa dengan prinsip teknis yang berbeda secara paralel, solusinya melibatkan pembangunan stasiun pertukaran panas cerdas yang dilengkapi dengan dua penukar panas pelat 8 megawatt, yang mencapai "isolasi hidraulik" dan transfer panas yang efisien.

Otak dan jantung dari sistem kompleks ini tepatnya adalah sistem pompa dan kontrol yang dirancang khusus oleh KSB untuk sistem tersebut.

Permintaan akan pemanasan distrik berfluktuasi secara signifikan tergantung musim, kondisi cuaca, dan bahkan waktu dalam sehari, sementara pembangkitan panas limbah industri bergantung pada kapasitas produksi pabrik. Untuk mencapai keseimbangan dinamis dalam kondisi operasi yang sangat menantang, KSB menawarkan kombinasi perangkat lunak dan perangkat keras yang optimal:

Pompa yang bertenaga, menghasilkan energi yang melimpah.

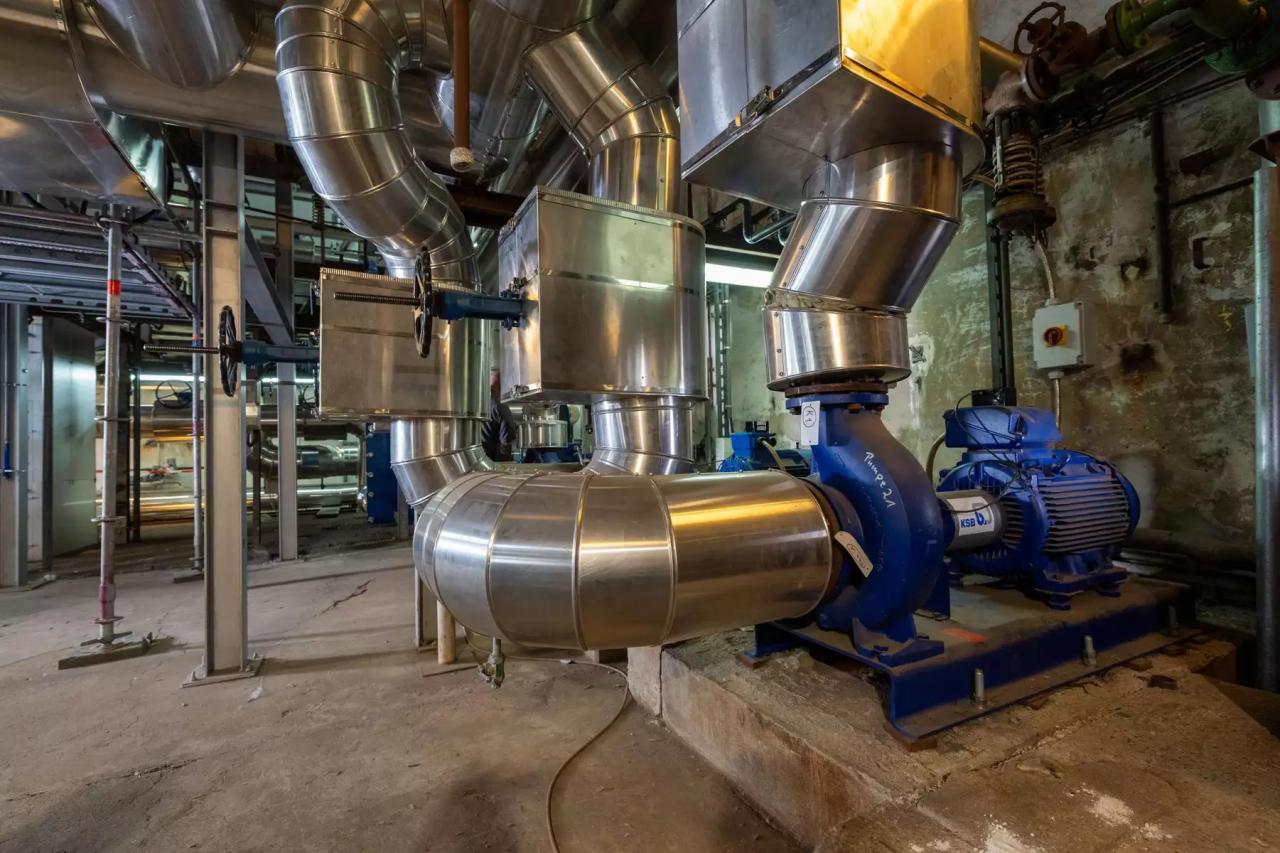

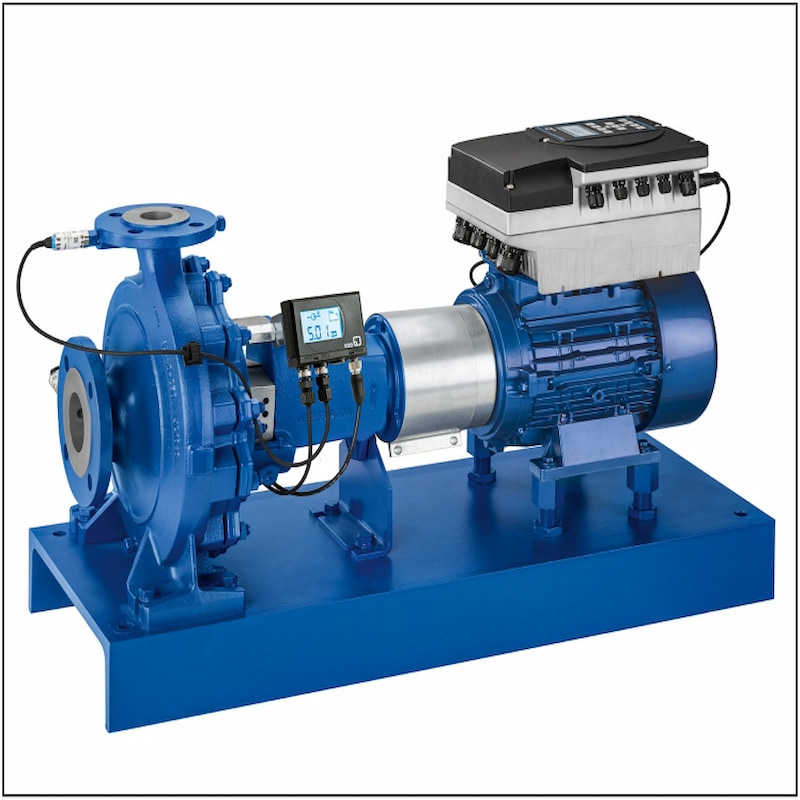

Di sisi jaringan pipa pabrik kimia, KSB telah memasang empat Etanorm 200-150-250 sirkulasi pompa (dilengkapi dengan rumah pompa besi cor abu-abu dan impeler perunggu). Pompa-pompa ini digerakkan oleh motor asinkron 4 kutub dengan daya masing-masing 45 kW, Menghadirkan kinerja yang andal dan pengoperasian yang stabil.

Konversi frekuensi presisi yang dikendalikan AI.

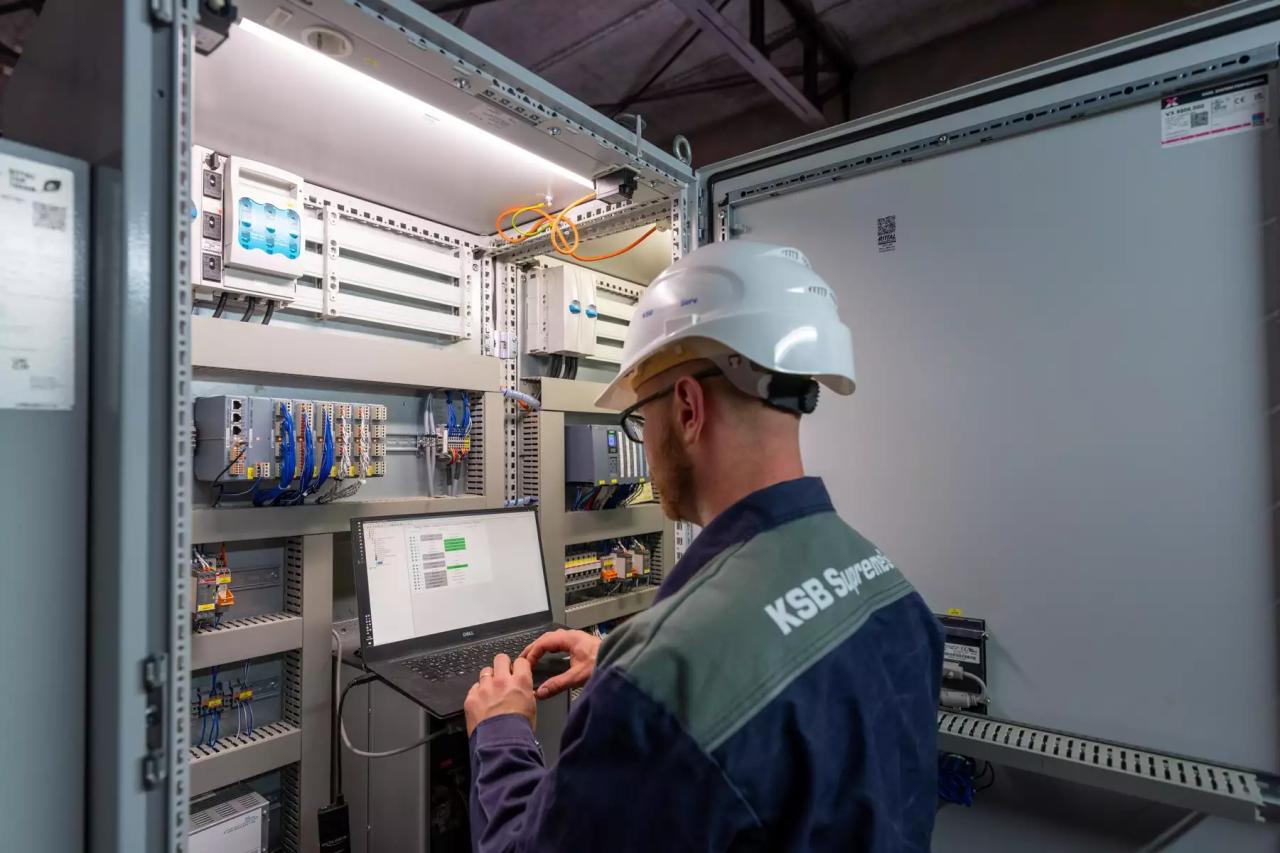

Inti dari keseluruhan sistem terletak pada Sistem kontrol pompa kustom KSB. Motor pompa beroperasi dalam mode super-sinkron (hingga 60 Hz) melalui Konverter frekuensi KSB PumpDrive RSistem kontrol ini tidak hanya mengatur secara tepat pompa sirkulasi di sisi pabrik kimia, tetapi juga mengelola pompa pengembalian yang memasok air ke jaringan pipa kota, memastikan seluruh sistem mempertahankan laju aliran optimal setiap saat.

Kinerja Luar Biasa

Perlindungan komprehensif dengan respons dinamis.

Didukung oleh sistem cerdas KSB, pusat pemanas ini menunjukkan kecerdasan operasional yang luar biasa:

Sistem kontrol pompa yang dirancang oleh KSB

Secara otomatis menyesuaikan status pengoperasian secara fleksibel berdasarkan kebutuhan.

Stabilisasi tegangan waktu nyata dan perlindungan keselamatan

Sistem KSB tidak hanya menggerakkan sirkulasi air tetapi juga menjaga tekanan pipa tetap stabil secara real time, sehingga secara efektif mencegah kondisi berbahaya seperti tekanan berlebih, panas berlebih, tekanan negatif, atau pengoperasian kering.

Pemantauan yang tepat terhadap "titik paling rentan"

Sistem ini secara khusus memantau titik-titik kritis dalam jaringan pipa (yaitu, area di mana tekanan atau suhu kemungkinan besar tidak mencukupi), memastikan cakupan pemanasan yang komprehensif tanpa titik buta.

Pengalihan fleksibel menghilangkan water hammer (hentakan air).

Selama peralihan mode antara "keluaran panas limbah" dan "masukan siaga," operasi start-stop mendadak pada pompa air dapat dengan mudah menyebabkan lonjakan tekanan pada jaringan pipa. Untuk mengatasi hal ini, KSB telah memasukkan fungsi ramp start-stop dinamis ke dalam pemrograman sistem. Hal ini memastikan transisi yang mulus dalam kecepatan putaran pompa, secara efektif melindungi katup dan pipa dari guncangan beban.

Pemanasan netral iklim membutuhkan Tidak hanya pengembangan sumber energi baru, tetapi juga penerapan teknologi fluida yang cerdas dan andal untuk memanfaatkan sepenuhnya potensi energi yang ada dan mengintegrasikannya secara mulus ke dalam sistem yang ada.

Meskipun perjalanan transformasi ini penuh dengan tantangan teknis, solusi pemompaan cerdas KSB menyederhanakan penjadwalan yang kompleks menjadi operasi harian, menghadirkan kehangatan ke banyak rumah tangga—Solusi terbaik untuk meningkatkan kualitas hidup. Dalam perjalanan menuju pencapaian tujuan iklim global, KSB tetap menjadi mitra profesional tepercaya Anda.
