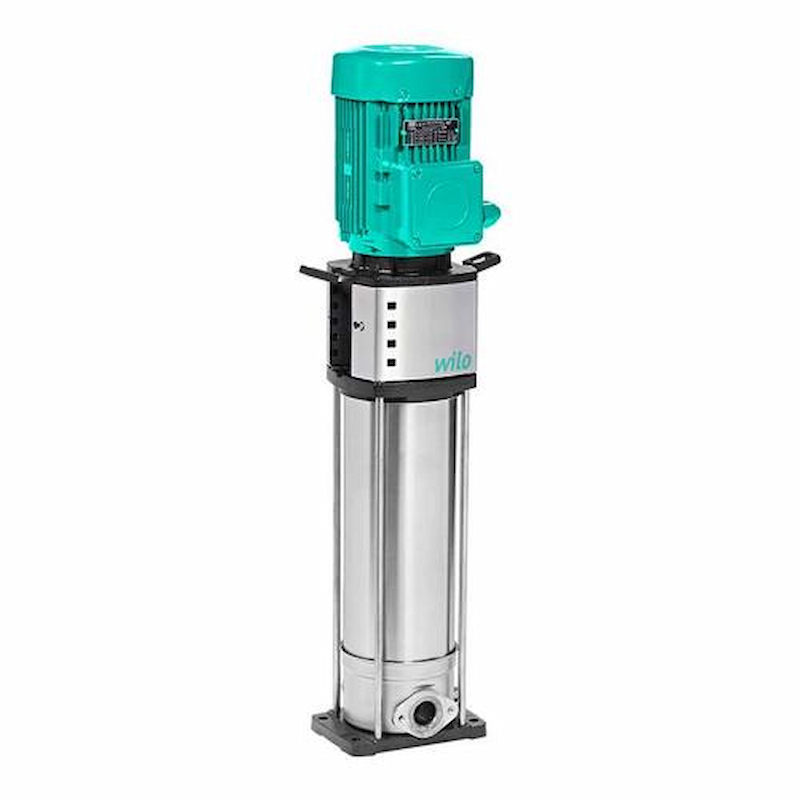

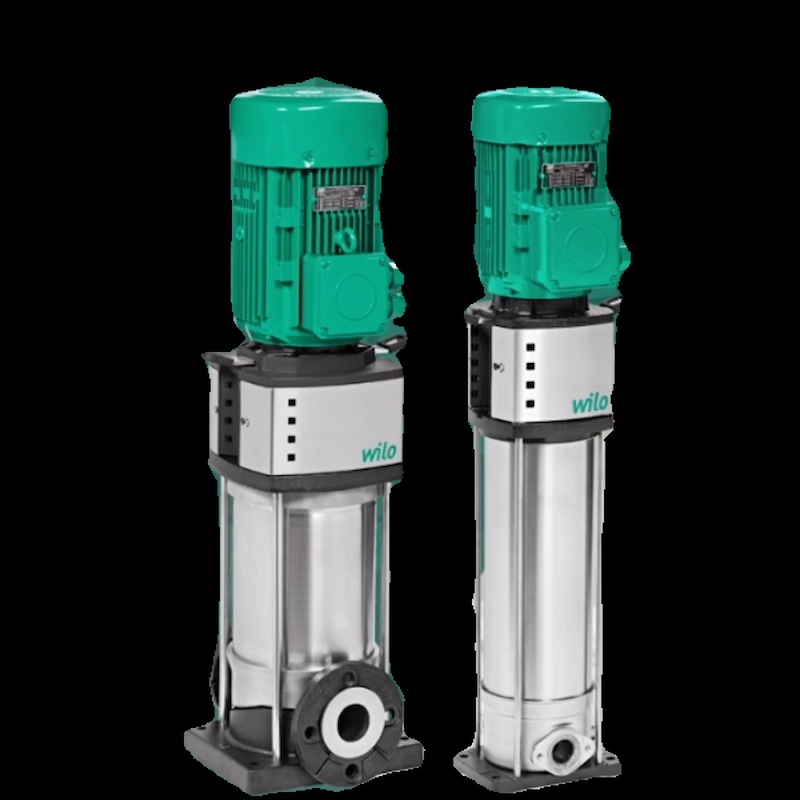

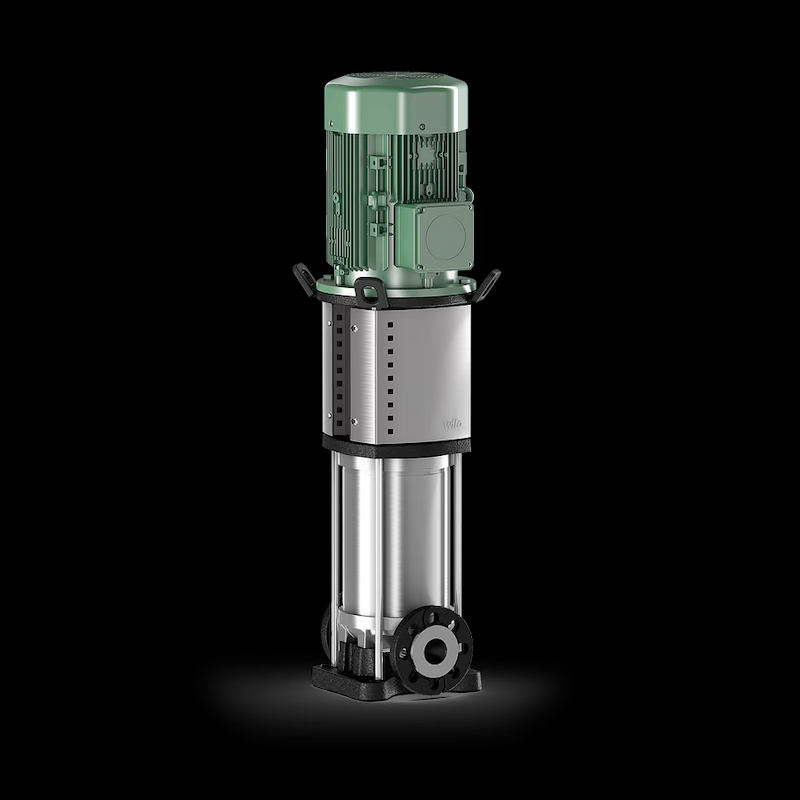

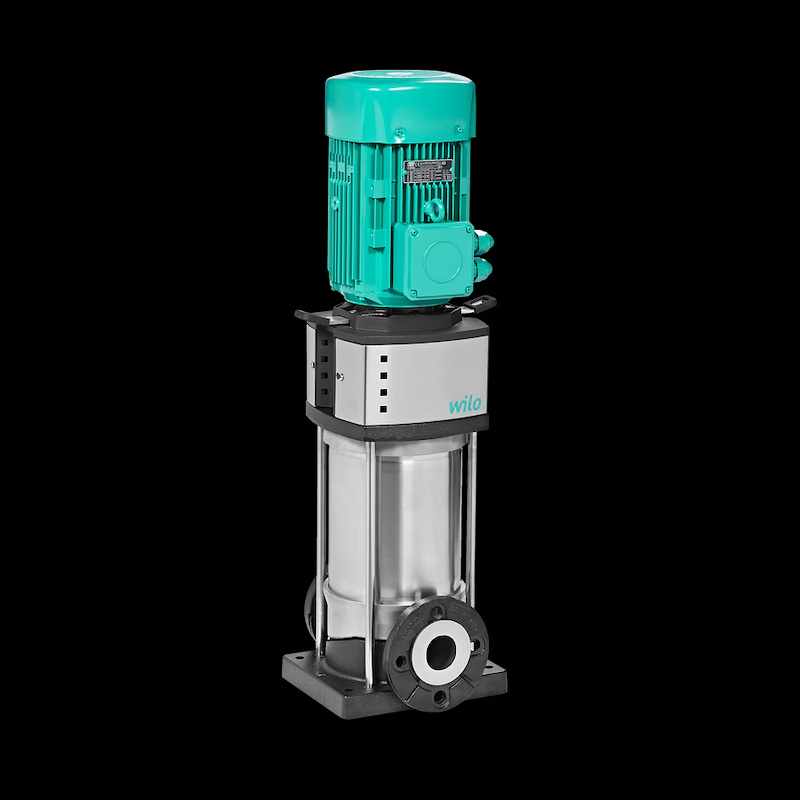

Pompa sentrifugal multitahap bertekanan tinggi vertikal WILO Helix V

WILO Helix V

keuntungan

> Hidraulik 2D/3D yang dioptimalkan efisiensinya, pengelasan laser, aliran dan degassing yang dioptimalkan

> Impeller, bilah pemandu, dan rumah panggung anti korosi

> Rumah pompa yang dioptimalkan aliran dan NPSH

> Desain yang mudah dirawat dengan pelindung kopling yang sangat kuat

> Persetujuan air minum untuk pompa dengan bagian yang bersentuhan dengan cairan yang terbuat dari baja tahan karat (versi EPDM)

Desain

Pompa sentrifugal bertekanan tinggi multitahap efisiensi tinggi non-self-priming dalam desain vertikal dengan koneksi in-line

Aplikasi

Pasokan air dan peningkatan tekanan

Sistem sirkulasi industri

Air proses

Sirkuit pendingin tertutup

Sistem pemadam kebakaran

Sistem pencucian

Irigasi

Peralatan/fungsi

Impeller, bilah pemandu, dan rumah panggung anti korosi

tombol ketik

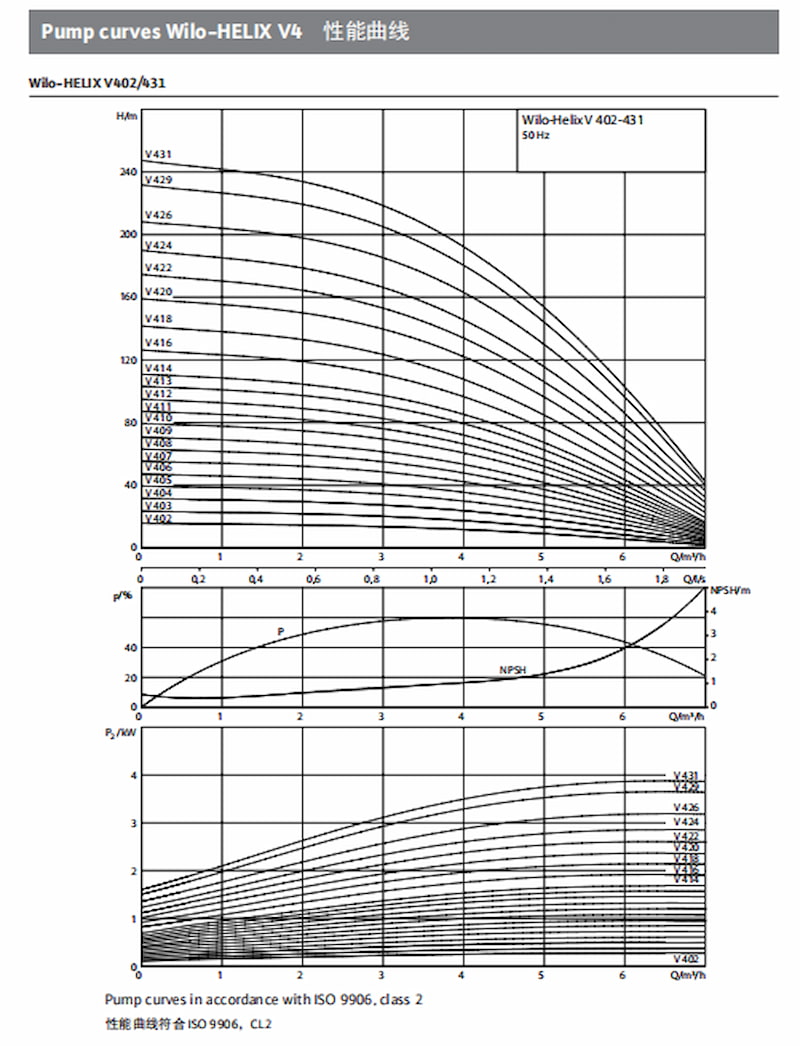

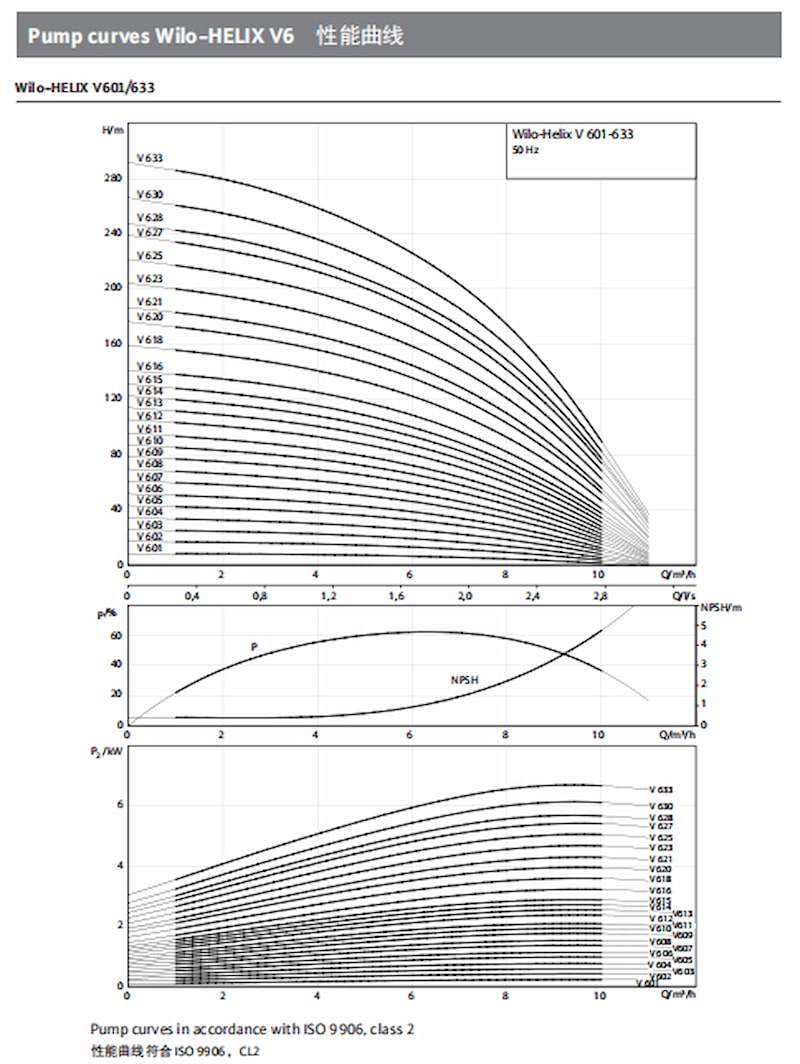

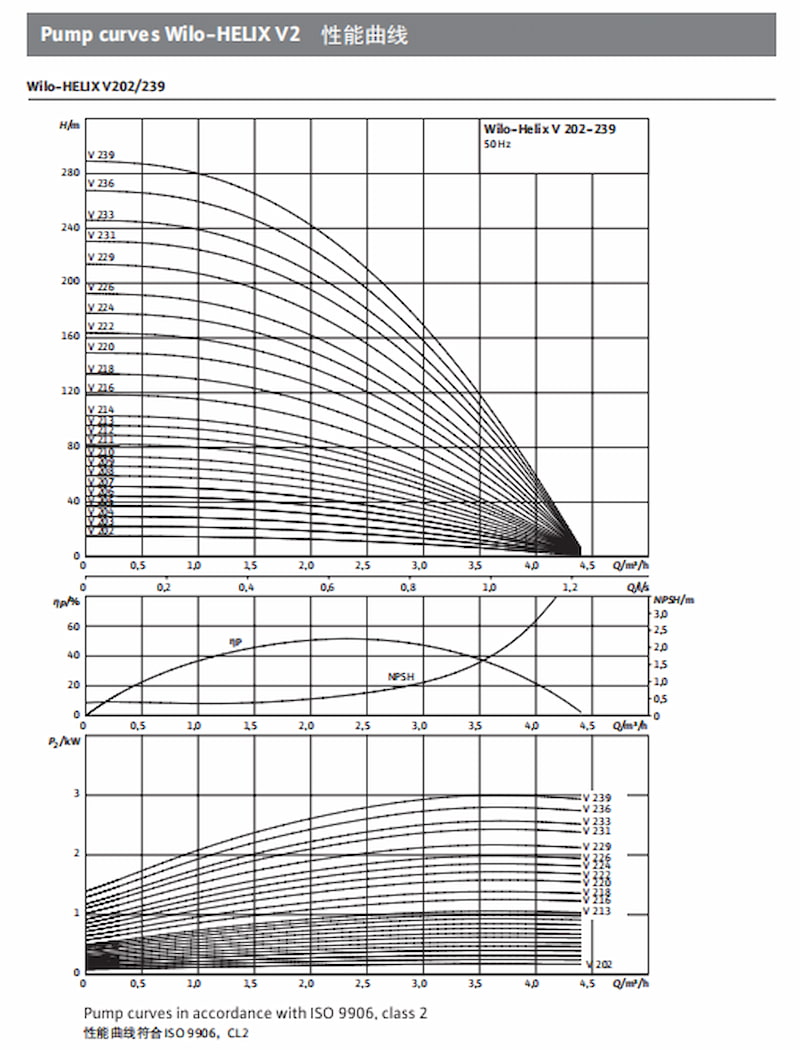

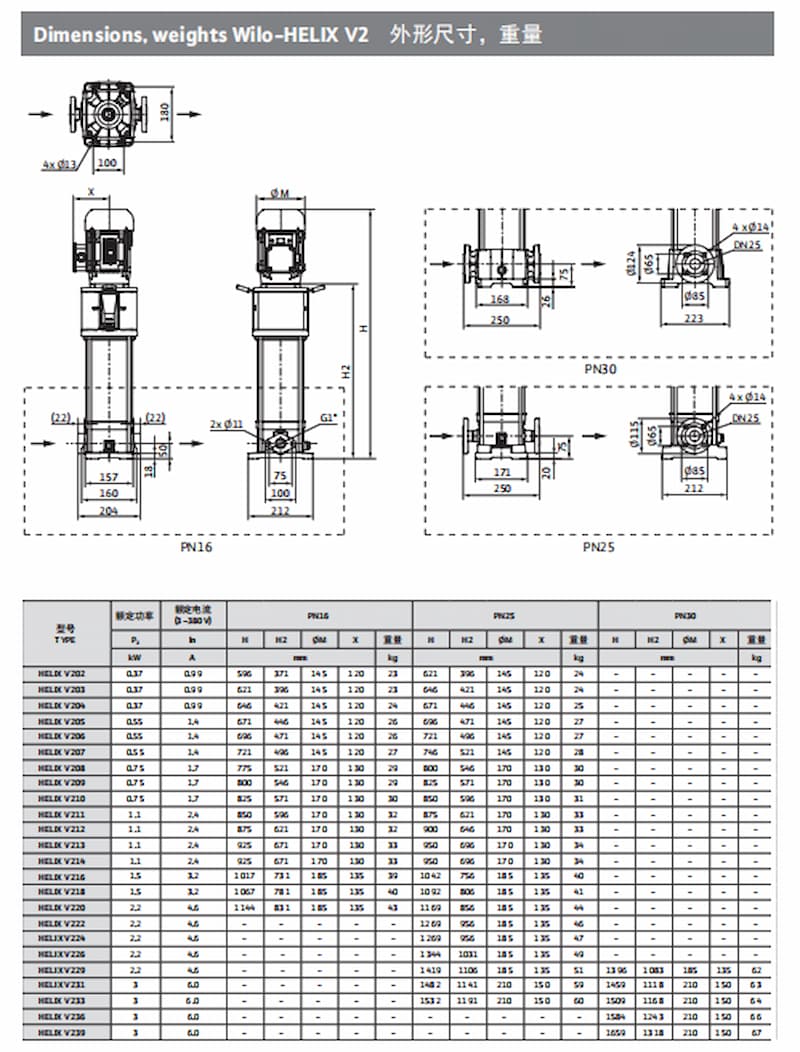

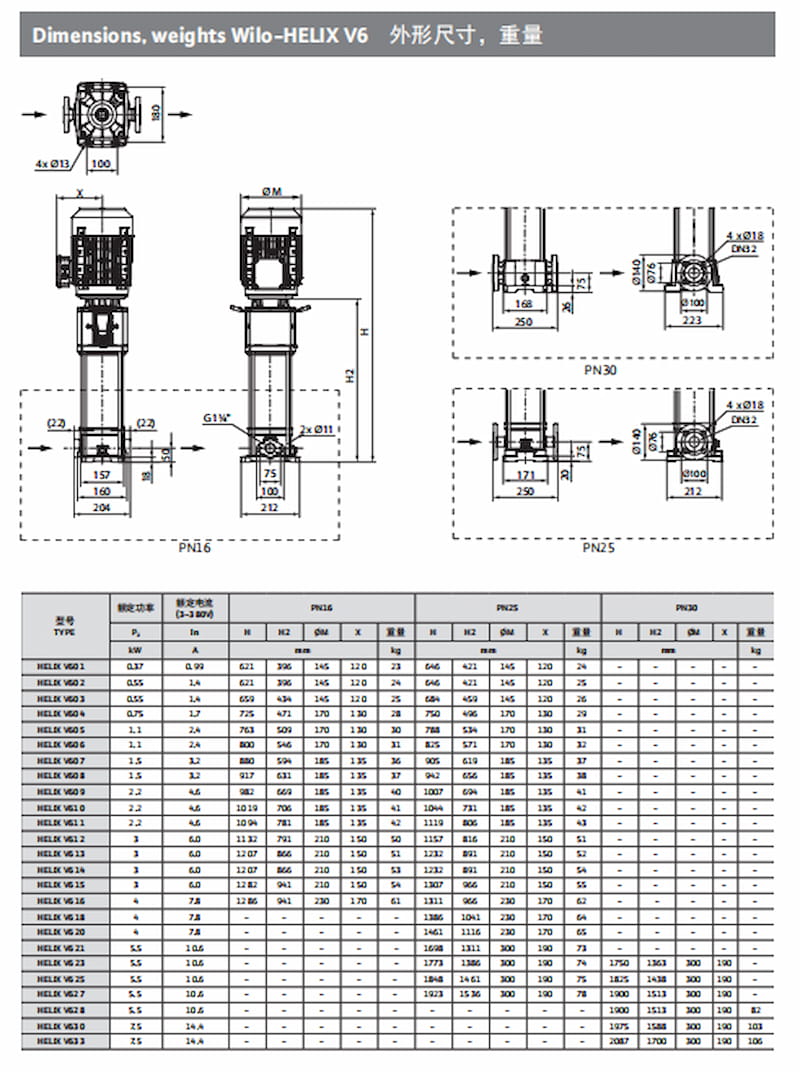

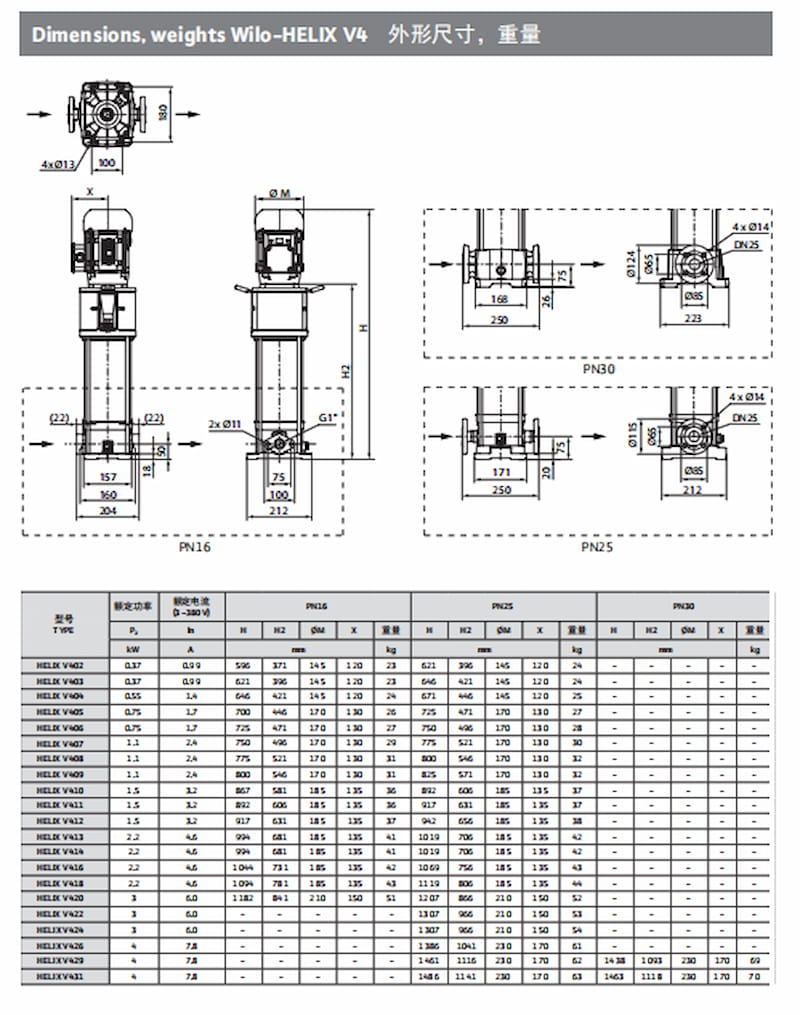

Data teknis

· Koneksi listrik: 3~400 V (±10 %), 50 Hz

· ≤ 4 kW 230 V/ 400 V; Δ/Y

· > 4 kW 400 V/ 690 V; Δ/Y

· Kisaran suhu cairan:

· Helix V 2 – 16 (EPDM): -30 hingga 120 °C (130 °C berdasarkan permintaan)

· Helix V 2 – 16 untuk media agresif (FKM): -15 hingga 90 °C

· Helix V22 – 52 (EPDM): -30 hingga 120 °C (130 °C berdasarkan permintaan)

· Helix V22 – 52 untuk media agresif (FKM): -15 hingga 90 °C

· Tekanan operasi maks.: 16/25/30 bar

· Peringkat IP: IP55

· Suhu sekitar maks.: +50°C (rentang suhu yang lebih luas berdasarkan permintaan)

· Versi yang tersedia:

· Helix V 2 – 16: PN 16 dengan flensa oval, PN 25/PN 40 dengan flensa bundar yang kompatibel menurut ISO 2531 dan ISO 7005 (sambungan Victaulic atau Triclamp sesuai permintaan)

· Helix V 22 – 52: PN 16/PN 25/PN 40 dengan flensa bundar sesuai ISO 2531 dan ISO 7005

Bahan

Heliks V 2, 4, 6, 10, 16:

Kombinasi bahan pompa 1

· Impeller, rumah panggung dan bilah pemandu terbuat dari baja tahan karat 1.4307 (AISI 304L)

· Rumah pompa terbuat dari baja tahan karat 1.4301 (AISI 304)

· Pelat dasar dan lentera dalam EN-GJL-250 (dilapisi kataforesis)

· Poros terbuat dari baja tahan karat 1.4301 (AISI 304) atau 1.4462 (AISI 318LN) (tergantung versi)

· Selongsong di bawah segel mekanis 1.4404 (AISI 316L)

· O-ring EPDM (gasket FKM sesuai permintaan)

· Pipa jaket terbuat dari baja tahan karat 1.4301 (AISI 304)

Kombinasi bahan pompa 2

· Impeller, rumah panggung dan peralatan baling-baling pemandu dari baja tahan karat 1.4404 (AISI 316L)

· Rumah pompa terbuat dari baja tahan karat 1.4404 (AISI 316L)

· Poros terbuat dari baja tahan karat 1.4404 (AISI 316L) atau 1.4462 (AISI 318LN) (tergantung versi)

· Selongsong di bawah segel mekanis 1.4404 (AISI 316L)

· O-ring FKM (gasket EPDM berdasarkan permintaan)

· Pipa jaket terbuat dari baja tahan karat 1.4404 (AISI 316L)

Heliks V 22, 36, 52:

Kombinasi bahan pompa 1

· Rumah panggung, impeller, peralatan baling-baling pemandu terbuat dari baja tahan karat 1.4307 (AISI 304L)

· Rumah pompa terbuat dari baja tahan karat 1.4308 (AISI 304) atau besi cor kelabu berlapis kataforesis EN-GJL 250, flensa longgar terbuat dari besi cor kelabu berlapis kataforesis EN-GJL 250 untuk Helix V 22 / EN-GJS 400 untuk Helix V 36-52.

· Poros terbuat dari baja tahan karat 1.4057 (AISI 431)

· Selongsong di bawah segel mekanis 1.4404 (AISI 316L)

· O-ring EPDM (gasket FKM sesuai permintaan)

· Pipa jaket terbuat dari baja tahan karat 1.4301 (AISI 304)

Kombinasi bahan pompa 2

· Rumah panggung, impeller, dan peralatan baling-baling pemandu terbuat dari baja tahan karat 1.4404 (AISI 316L)

· Rumah pompa: semua bagian yang bersentuhan dengan media terbuat dari baja cor tahan karat 1.4409 (AISI 316L); flensa longgar dari besi cor kelabu berlapis kataforesis EN-GJL 250 untuk Helix V 22 / EN-GJS 400 untuk Helix V 36-52.

· Pelat dasar terbuat dari baja tahan karat 1.4301 (AISI 304)

· Poros terbuat dari baja tahan karat 1.4404 (AISI 316L) atau 1.4462 (AISI 318LN) (tergantung versi)

· Selongsong di bawah segel mekanis 1.4404 (AISI 316L)

· O-ring FKM (gasket EPDM berdasarkan permintaan)

· Selubung tekanan terbuat dari baja tahan karat 1.4404 (AISI 316L)

Konstruksi

· Pompa dapat disesuaikan dengan berbagai aplikasi dengan segel mekanis khusus (untuk campuran air & glikol, air murni, cairan agresif, ...).

· Seri Helix juga tersedia dalam versi bebas silikon atau ATEX.

· Motor juga dapat disesuaikan, misalnya dengan motor bertenaga besar, efisiensi IE4, PTC, perlindungan korosi eksternal yang diperkuat, kanopi, pemanas anti-kondensasi, warna RAL tertentu, ...

Pilihan

Pompa Helix V tersedia berdasarkan permintaan dengan berbagai jenis segel mekanis seperti silikon karbida berpori (Q7Q7) untuk aplikasi pendinginan dengan campuran air-glikol atau tungsten karbida/silikon karbida (UQ) untuk aplikasi pengolahan air dengan air murni (konduktivitas di bawah 3 µS/cm).

Helix V 2 ... 52 tersedia dengan sambungan Victaulic, Helix V 2 ... 16 juga tersedia dengan sambungan Tri clamp (DIN 32676).

Kedua varian baja tahan karat (304 dan 316L) dapat ditawarkan dengan segel EPDM atau FKM.

Motor IE4 baru dalam 50 Hz tersedia berdasarkan permintaan untuk menghemat lebih banyak energi.
