Dalam produksi industri, pasokan air bangunan, irigasi pertanian, sirkulasi HVAC, dan skenario lainnya, pompa berfungsi sebagai peralatan pengangkutan fluida inti. Setiap penghentian, kebocoran, suara abnormal, atau kegagalan dalam mengalirkan air dapat sedikit mengganggu produksi dan kehidupan sehari-hari, atau secara serius menyebabkan kerusakan peralatan dan kegagalan sistem.
Periksa kestabilan aliran air: Sesuai dengan pemeriksaan masalah seperti jebakan udara, penyumbatan, dan penutupan katup.
Periksa apakah ada suara abnormal dari motor: Ini membantu mengidentifikasi kerusakan seperti keausan bantalan, kavitasi, atau kelonggaran.
Periksa apakah bodi pompa mengalami panas berlebih: Sesuai dengan pemecahan masalah kelebihan beban, kehilangan fasa, pembuangan panas yang buruk, dll.
Periksa apakah tegangan dan arus normal: Ini berkaitan dengan kerusakan listrik seperti sirkuit listrik yang macet dan lilitan motor.
Sebenarnya, ada prosedur standar dan cepat untuk mendiagnosis kerusakan pompa air. Tanpa memerlukan instrumen khusus atau membongkar seluruh unit, kerusakan dapat ditentukan melalui empat langkah: inspeksi visual, pemeriksaan pendengaran, penilaian taktil, dan pengukuran.
I. Prinsip prioritas: Untuk diagnosis kerusakan pompa, prioritaskan komponen listrik di atas komponen mekanik, dan komponen eksternal di atas komponen internal.

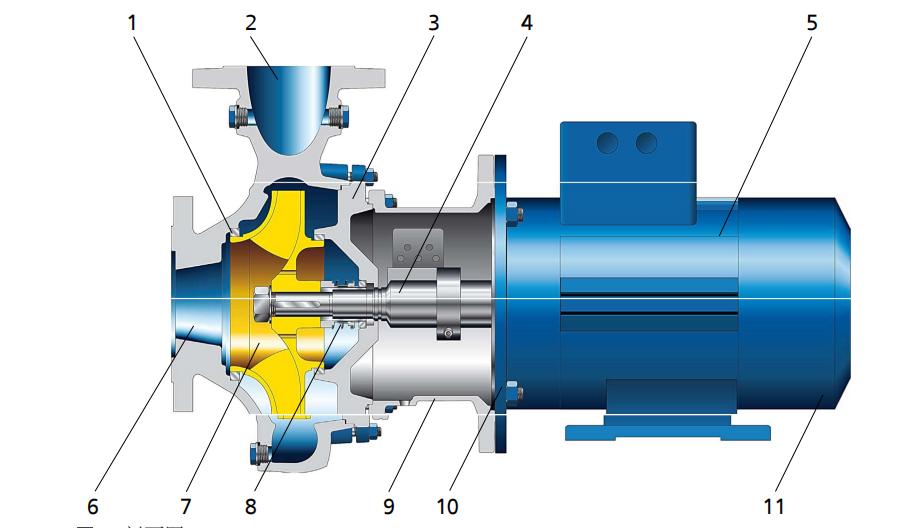

1. Celah Katup 2. Nosel Pembuangan 3. Penutup Pompa 4. Poros 5. Penutup Motor 6. Sambungan Hisap 7. Impeller 8. Selongsong Poros 9. Selongsong Penggerak 10. Bantalan Gelinding
No. Nama Inggris Nama Cina 1 Celah Katup 2 Nosel Pembuangan 3 Penutup Pompa 4 Poros 5 Penutup Motor 6 Sambungan Hisap 7 Impeller 8 Selongsong Poros 9 Selongsong Penggerak 10 Bantalan Gelinding
Kunci penilaian cepat terletak pada meminimalkan pembongkaran dan memaksimalkan inspeksi, berprogress dari prosedur sederhana ke kompleks, dan menghindari pembongkaran yang tidak perlu. Dua prinsip utama harus diingat:
1. Masalah kelistrikan sebelum masalah mekanis: Prioritaskan pemeriksaan catu daya, kabel, sistem kontrol, dan perangkat pelindung. Sembilan puluh persen insiden "tidak dapat menyala" bersifat kelistrikan, bukan karena kegagalan pompa.
2. Inspeksi eksternal sebelum inspeksi internal: Mulailah dengan katup, pipa, filter, level cairan, dan katup bawah untuk pemecahan masalah awal, diikuti dengan pemeriksaan komponen internal seperti badan pompa, impeler, bantalan, dan segel.
Baik itu pompa sentrifugal, pompa self-priming, pompa submersible, pompa pipa, atau pompa sirkulasi, akar penyebab kegagalan tetap konsisten di semua jenis, memungkinkan pemecahan masalah yang cepat melalui pendekatan standar ini.
II. Empat Kegagalan Inti Utama: Gejala + Penyebab + Metode Diagnosis Cepat
Kesalahan 1: Pompa air gagal menyala sama sekali tanpa respons apa pun.
Ini adalah kerusakan yang paling umum. Respons pertama di lokasi kejadian sebaiknya bukan membongkar pompa; sebaliknya, prioritaskan pemeriksaan catu daya dan sistem kontrol.
-Langkah-langkah pengambilan keputusan yang cepat
1. Periksa catu daya: Periksa apakah pemutus sirkuit, perangkat arus residual (RCD), dan sekering telah terputus/rusak, dan apakah lampu indikator menyala;
2. Inspeksi dan kontrol: Periksa alarm pada kontaktor, relai termal, dan konverter frekuensi, serta kerusakan pada tombol, bola pelampung, dan sakelar tekanan;
3. Pengukuran listrik: Gunakan multimeter untuk memeriksa tegangan (apakah tegangan tiga fasa 380V seimbang dan tegangan satu fasa 220V normal), dan periksa terminal kabel apakah ada yang longgar atau kehilangan fasa.
4. Pemeriksaan kopling: Setelah daya dimatikan, putar kopling/kipas secara manual. Jika putaran tidak memungkinkan, ini menunjukkan impeler macet, bantalan terkunci, atau masuknya benda asing ke dalam pompa.
-Kesimpulan utama: Tidak ada respons + lilitan halus = kegagalan sirkuit listrik; Tidak ada respons + lilitan macet = rotor terkunci secara mekanis.
Kesalahan 2: Pompa air dapat berputar tetapi gagal membuang air/memiliki laju aliran yang sangat rendah/tidak dapat meningkatkan tekanan
Masalah yang paling merepotkan bagi pengguna, yaitu "pengoperasian tanpa kerja", terutama disebabkan oleh sumbatan udara, penyumbatan, putaran terbalik, dan kerusakan hisap.
-Langkah-langkah pengambilan keputusan yang cepat
1.Periksa kondisi impor dan ekspor: Periksa apakah katup impor terbuka sepenuhnya, apakah saringan filter tersumbat, apakah katup bawah bocor atau macet, dan apakah permukaan cairan berada di bawah lubang masuk hisap.
2.Pengikatan udara: Kegagalan melakukan priming pada pompa sentrifugal sebelum dinyalakan atau kebocoran udara pada saluran hisap dapat mengakibatkan penumpukan udara di dalam pompa, menyebabkan osilasi hebat pada pengukur tekanan dan pembacaan abnormal pada pengukur vakum.
3.Periksa arah putaran: Jika urutan fasa pompa tiga fasa terbalik, impeler akan berputar ke arah yang salah, mengakibatkan pompa berhenti tanpa mengeluarkan air. Hal ini dapat diverifikasi dengan menukar dua fasa mana pun.
4.Inspeksi internal: Keausan impeler, celah yang berlebihan pada cincin mulut, dan kerak pada pipa dapat menyebabkan penurunan laju aliran dan tekanan secara terus menerus.
-Kesimpulan utama: Getaran pengukur tekanan = saluran masuk/pengikatan gas; tekanan normal tanpa keluaran air = penyumbatan saluran keluar/katup tidak terbuka; putaran terbalik + tidak ada aliran = kesalahan urutan fase.
Kesalahan 3: Suara abnormal + getaran signifikan, menyerupai guncangan 'traktor'
Getaran abnormal berfungsi sebagai sinyal peringatan kerusakan. Keterlambatan tindakan dapat menyebabkan kerusakan bantalan, pembengkokan poros, dan kebocoran oli/air dari segel mesin.
-Langkah-langkah pengambilan keputusan yang cepat
1.Dengarkan suara-suara berikut: Suara derit frekuensi tinggi = keausan bantalan/kekurangan oli; Suara gemuruh teredam = kaki pondasi longgar, alas tidak rata, ketidaksejajaran kopling; Suara ledakan = kavitasi;
2.Getaran taktil: Saat badan pompa, motor, dan alasnya diraba, getaran yang signifikan menunjukkan ketidakseimbangan rotor, penyumbatan benda asing pada impeler, atau tegangan yang disebabkan oleh tekanan pada pipa.
3.Deteksi kavitasi: Tekanan masuk yang terlalu rendah, tekanan hisap yang terlalu tinggi, atau suhu medium yang terlalu tinggi dapat menghasilkan suara kavitasi yang disertai fluktuasi laju aliran.
4.Periksa pemasangan: Ketidaksejajaran kopling, ketidaksejajaran puli sabuk, atau kegagalan bantalan peredam getaran semuanya dapat menyebabkan resonansi.
-Kesimpulan utama: Suara berderit = masalah bantalan; suara gemuruh = kelonggaran/ketidaksejajaran; suara letupan = kavitasi; getaran = ketidakseimbangan/tegangan pipa.
Kesalahan 4: Bodi/motor pompa terlalu panas, terasa terbakar, atau bahkan mati mendadak.
Panas berlebih merupakan manifestasi langsung dari beban berlebih, kehilangan fasa, gesekan, dan pembuangan panas yang buruk. Pengoperasian terus-menerus dapat menyebabkan terbakarnya lilitan dan kerusakan bantalan.
-Langkah-langkah pengambilan keputusan yang cepat
1.Pengukuran suhu: Jika suhu rumah motor melebihi 60°C (tanpa kontak tangan selama 3 detik) atau area bantalan menjadi terlalu panas, segera matikan mesin.
2.Deteksi arus: Ukur arus operasi dengan meter penjepit. Arus yang melebihi nilai nominal menunjukkan kelebihan beban (karena penyumbatan, kemacetan impeler, atau kepala yang tidak sesuai); arus rendah menunjukkan kondisi idle atau pengikatan udara.
3.Inspeksi mekanis: Kekurangan oli bantalan, kerusakan, bengkoknya poros pompa, dan kekencangan berlebihan pada segel mesin semuanya dapat meningkatkan produksi panas gesekan.
4. Inspeksi kelistrikan: Hilangnya fasa tiga fase, tegangan rendah, dan korsleting lilitan merupakan penyebab paling berbahaya dari panas berlebih pada motor.
-Kesimpulan utama: Arus tinggi + panas berlebih = beban berlebih/penyumbatan mekanis; Arus normal + panas berlebih = bantalan/pembuangan panas/kerusakan listrik.
Kesalahan 5: Kebocoran air/minyak pada area segel/pengemasan mesin
Kebocoran seal merupakan kerusakan akibat keausan. Jika kebocoran kecil dibiarkan tanpa penanganan, kebocoran tersebut dapat berkembang menjadi kebocoran besar dan bahkan merusak selongsong poros.
-Langkah-langkah pengambilan keputusan yang cepat
1.Identifikasi titik kebocoran: air menetes di posisi poros pompa = keausan packing/penuaan seal; kebocoran pada flensa/antarmuka = kerusakan gasket/baut mengendur.
2.Periksa bahan pengemas: Tetesan cepat atau pengeringan dini pada kotak pengemas menunjukkan pemasangan yang tidak tepat. Laju normal seharusnya 30-60 tetes per menit.
3. Pemeriksaan segel mesin: Putaran kering, kotoran partikulat, dan ketidaksejajaran dapat dengan cepat merusak segel mekanis, mengakibatkan kebocoran seperti semburan.
-Kesimpulan utama: Kebocoran tetesan = keausan normal; Kebocoran semprotan = kegagalan segel mekanis/kerusakan selongsong.
III. Mnemonik Penilaian Cepat Umum: Hafalkan di tempat untuk menghindari jalan memutar
Untuk mempermudah mengingat di tempat, logika diagnostik inti diringkas menjadi mnemonik 16 karakter: Jangan periksa listrik jika tidak terjadi penyalaan, jangan periksa gas jika tidak ada pasokan air; Suara abnormal menunjukkan masalah poros, panas berlebih menunjukkan beban berlebih.
Contoh mnemonik praktis yang diperluas:
Jika cakram berputar tetapi tidak bergerak, berarti cakram tersebut macet.
-Getaran pengukur tekanan menunjukkan masuknya udara.
-Saluran penggeseran fase pembalikan tiga fase
-Bunyi decit bantalan: segera ganti oli
Untuk trip akibat panas berlebih, periksa arus terlebih dahulu.
IV. Prosedur Pemeriksaan Cepat di Lokasi
1.Keselamatan saat pemadaman listrik: Terapkan sistem pemutus sirkuit dan rambu-rambu untuk memastikan keselamatan operasional;
2.Inspeksi visual: Periksa kebocoran (air/minyak), kabel, katup, filter, dan ketinggian cairan.
3.Pengoperasian meja putar manual: Periksa apakah ada kemacetan mekanis;
4.Tes saat dinyalakan: dengarkan suara, rasakan getaran, dan amati tekanan/laju aliran;
5.Pengukuran instrumen: mengukur tegangan dan arus, serta mengidentifikasi kerusakan listrik/mekanis;
6. Pemecahan masalah yang tepat: Hindari pembongkaran pompa secara membabi buta; atasi terlebih dahulu masalah eksternal dan kelistrikan.
Alur kerja ini mencakup lebih dari 95% kerusakan di lokasi, tidak memerlukan pengalaman maupun pembongkaran, sehingga memungkinkan pengguna pemula sekalipun untuk melakukan diagnosis dengan cepat.
V. Pencegahan Harian: Meminimalkan kegagalan lebih penting daripada diagnosis cepat
Diagnosis kerusakan yang cepat ibarat 'pemadam kebakaran,' sedangkan perawatan rutin berfungsi sebagai 'pencegahan kebakaran.' Dengan menerapkan langkah-langkah ini, tingkat kegagalan pompa dapat dikurangi hingga 80%.
1.Pembersihan rutin: Lakukan penggantian filter, impeller, dan pipa untuk mencegah penyumbatan oleh kotoran;
2.Prosedur pengoperasian awal yang terstandarisasi: Pompa sentrifugal harus diisi terlebih dahulu dan dibuang udaranya untuk menghilangkan masuknya udara.
3.Pelumasan rutin: Tambahkan atau ganti oli pada bantalan sesuai jadwal untuk menjaga kondisi pelumasan;
4.Inspeksi penyelarasan: Kencangkan baut sambungan, alas, dan jangkar secara berkala.
5.Parameter pemantauan: Fokus pada arus, tekanan, suhu, dan getaran, dengan intervensi dini untuk kelainan;
6.Hindari mesin beroperasi tanpa beban: Mesin beroperasi tanpa beban adalah penyebab utama kerusakan pada seal, bantalan, dan impeler mesin.
VI. Kesalahan Tidak Perlu Ditakuti: Metode untuk Mendiagnosisnya Ada
Sebagai peralatan serbaguna, kegagalan pompa sebagian besar disebabkan oleh pengoperasian yang tidak tepat, kurangnya perawatan, dan faktor eksternal, dengan kerusakan badan pompa itu sendiri menyumbang proporsi yang relatif rendah. Dengan menguasai metode empat langkah "inspeksi, pendengaran, perabaan, dan pengukuran" serta berpegang pada prinsip "listrik sebelum mesin, bagian luar sebelum bagian dalam," lokalisasi dan pemecahan masalah yang cepat di tempat dapat dicapai, sehingga menghindari kerugian akibat waktu henti dan mengurangi biaya perawatan.
Metode evaluasi ini berlaku secara universal untuk berbagai skenario, termasuk operasi dan pemeliharaan pabrik, utilitas properti (air dan listrik), irigasi pertanian, dan sistem HVAC.
